Pomiary kół taboru

Powrót do listy
Suwmiarka elektroniczna do kół kolejowych: WWC

Suwmiarka elektroniczna do kół kolejowych: WWC

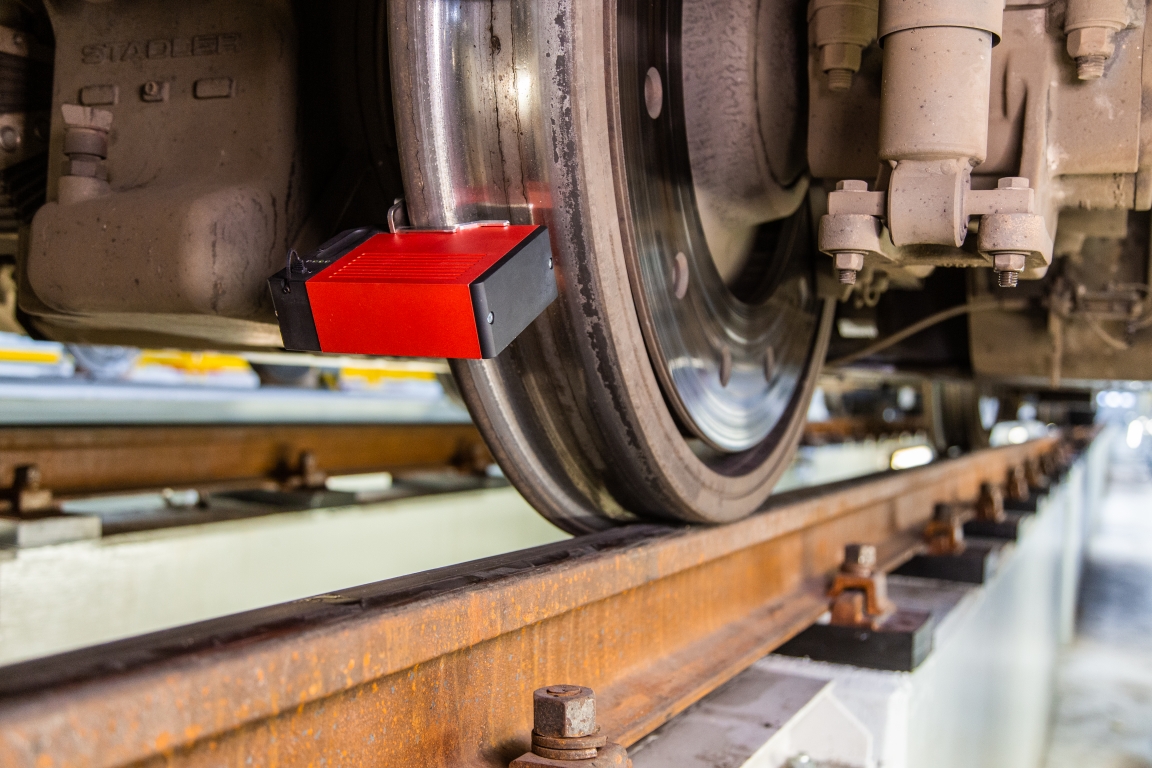

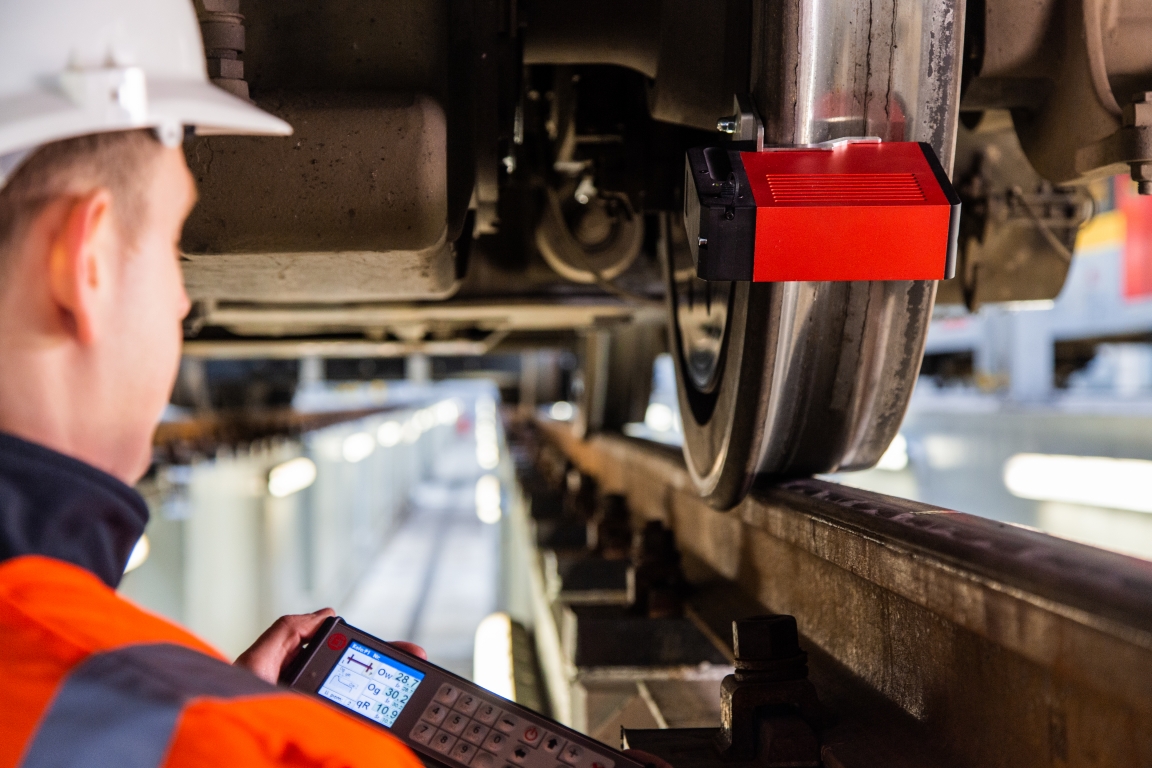

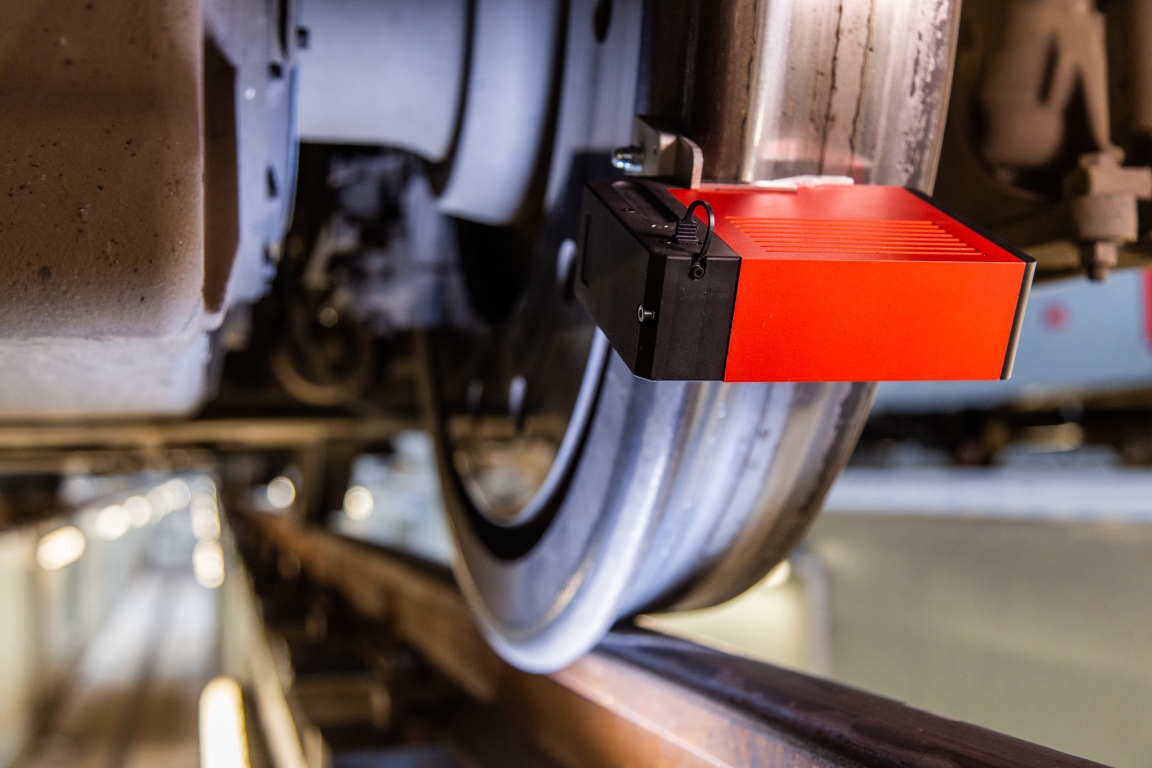

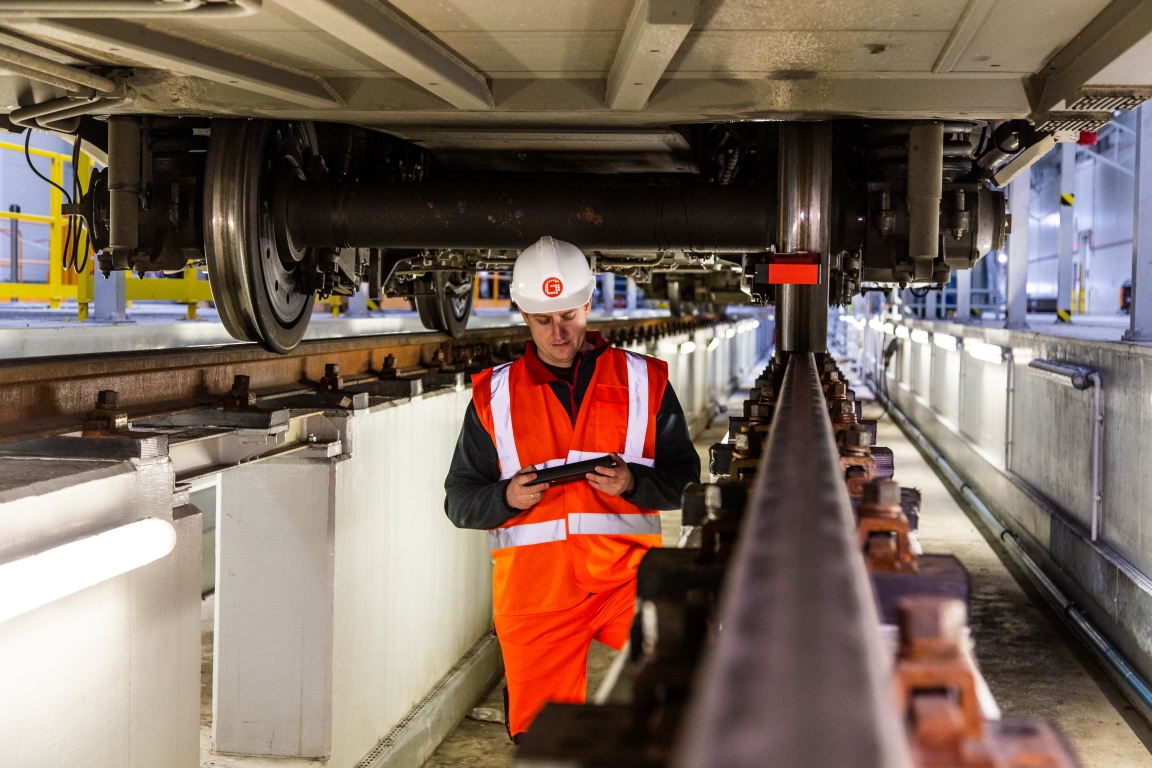

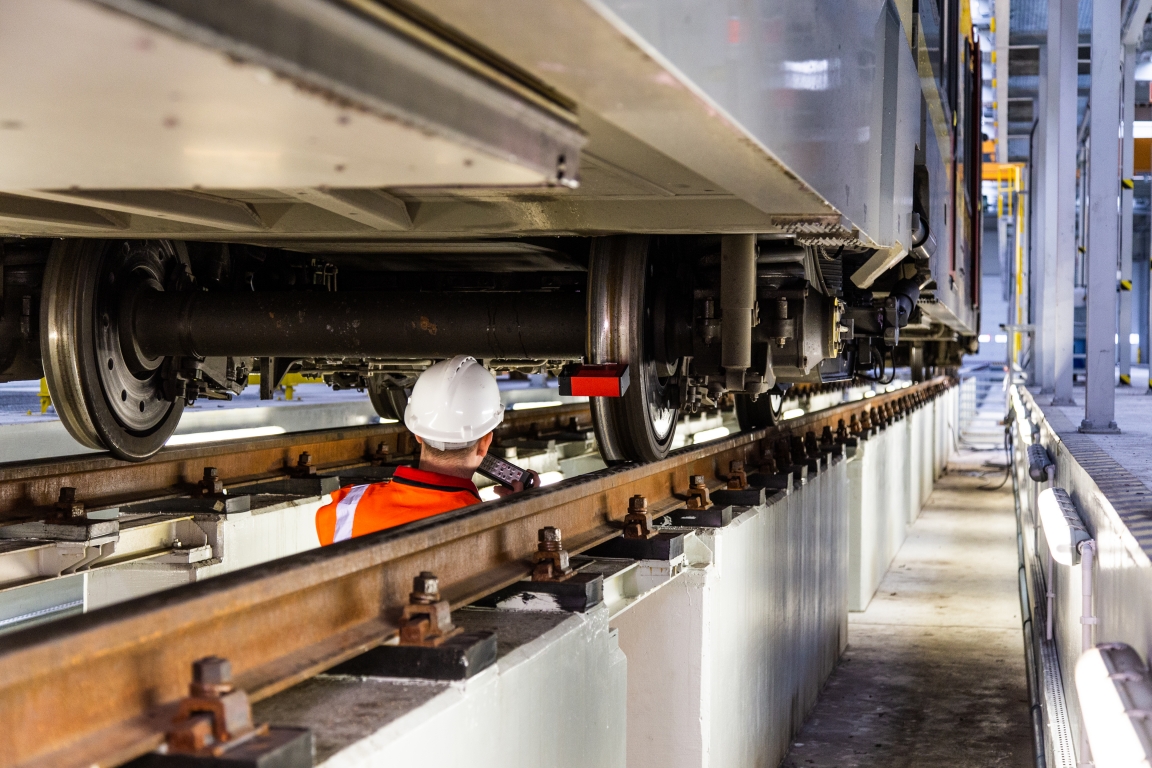

Suwmiarka elektroniczna do kół kolejowych. Przyrząd przeznaczony jest do pomiaru parametrów Ow, Og, qR charakteryzujących zużycie profilu bieżni kół taboru. Pomiary można prowadzić bez wywiązywania zestawów - bezpośrednio na pojeździe. Suwmiarka elektroniczna jest wyjątkowo prosta w obsłudze i pewna w działaniu. Operator mocuje przyrząd do koła przy pomocy stopki magnetycznej i naciska klawisz inicjujący automatyczny cykl pomiarowy. W czasie pomiaru wysuwające się końcówki stykają się z mierzoną powierzchnią dokładnie w miejscach określonych przez przepisy kolejowe. Wartości parametrów Ow, Og i qR pojawiają się na wyświetlaczu urządzenia w dwie sekundy po zainicjowaniu pomiaru i są dobrze widoczne zarówno w świetle słonecznym jak i w nieoświetlonym kanale.

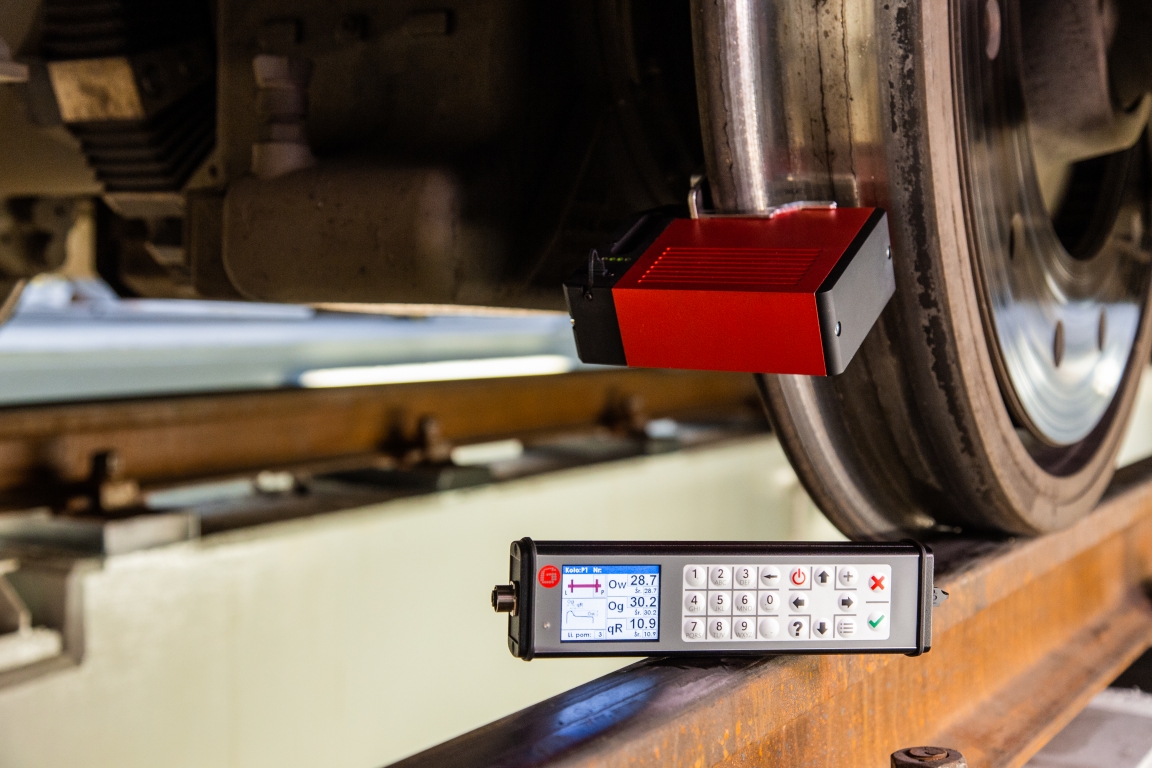

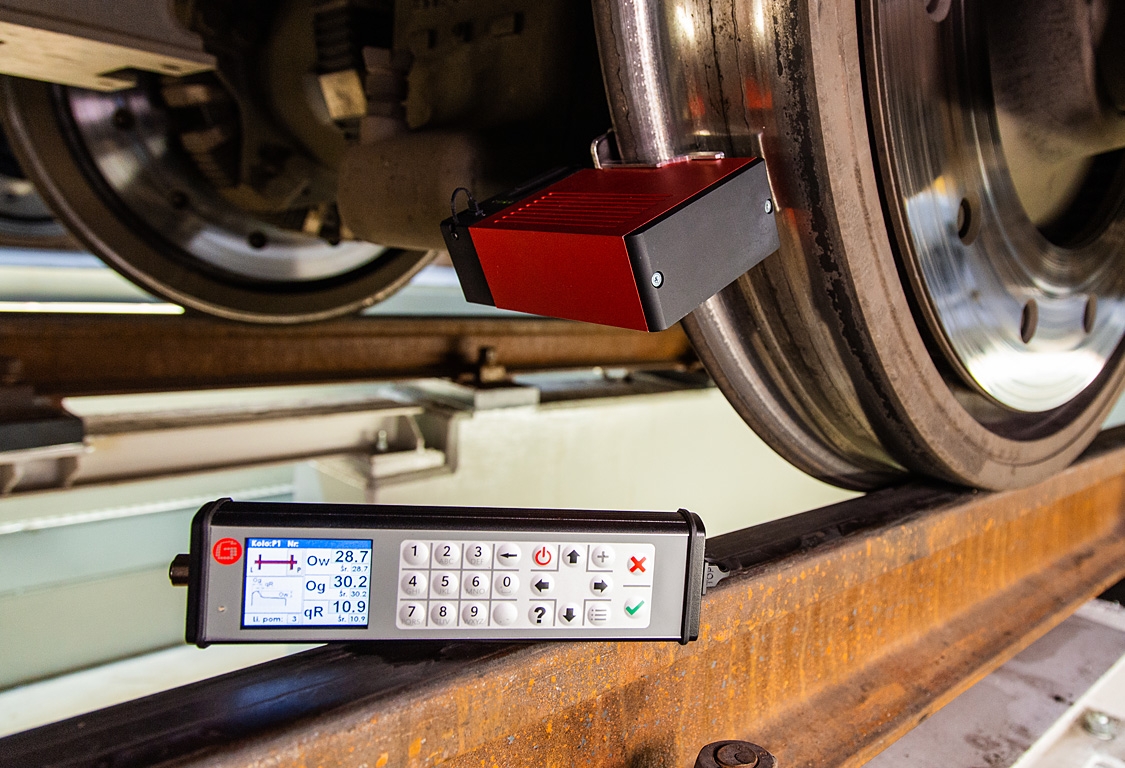

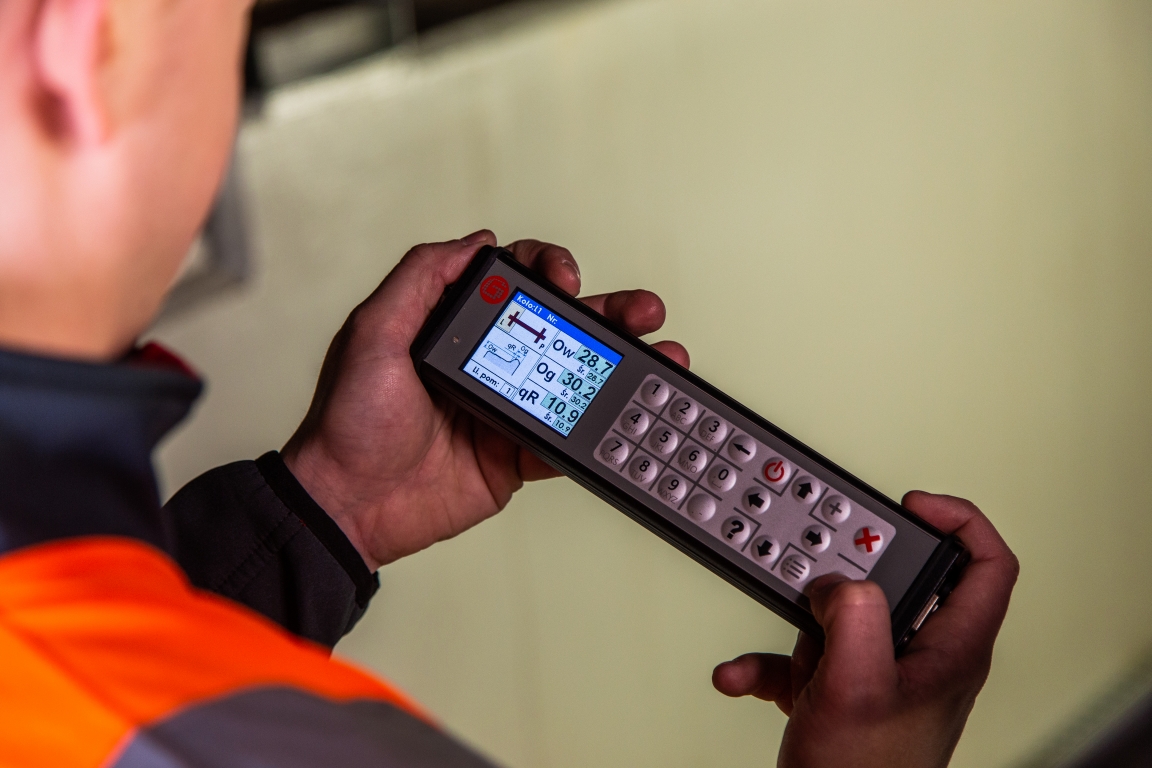

Pulpit urządzenia z widoczną opcją pomiaru podglądowego

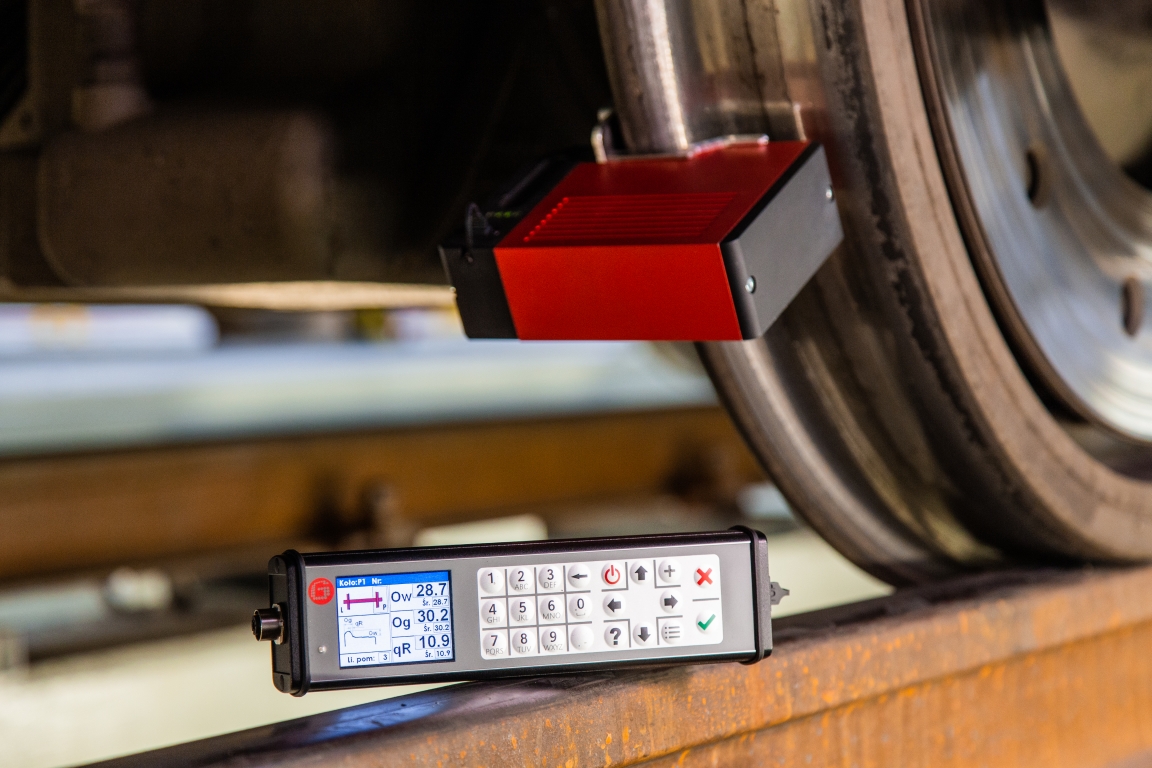

Przyrząd jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nieoświetlonym kanale.

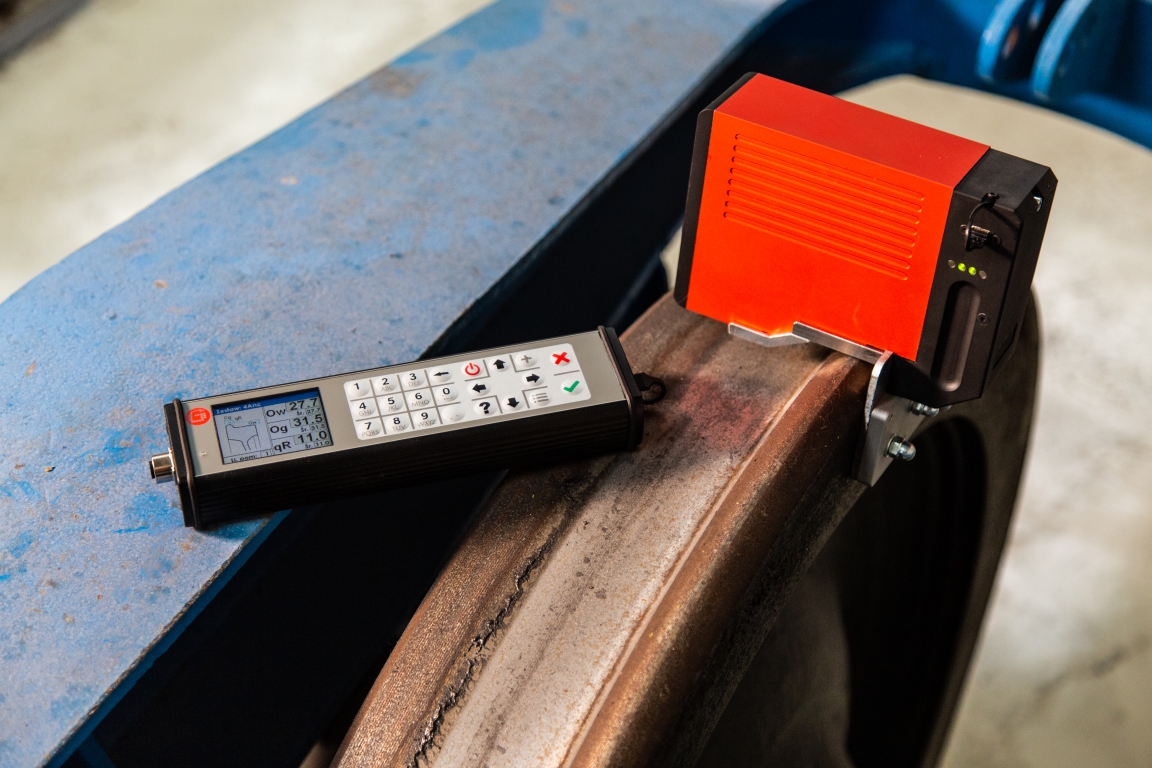

          Pomiar zestawu kołowego                                        Pomiar podglądowy koła


Przyrząd jest dostarczany z oprogramowaniem na komputery PC umożliwiającym: archiwizację wyników pomiarów, porównywanie wyników, a także pozwalającym na wydruk protokołów pomiarowych. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF. Oprogramowanie dostarczane z przyrządem pozwala ponadto na gromadzenie wyników pomiarów z wszystkich przyrządów produkcji GRAW do pomiaru kół i generowanie zbiorczych raportów.


Okna szczegółów mierzonego parametru

Dane Techniczne

Mierzone parametry: Wysokość obrzeża Ow
Szerokość obrzeża Og
Stromość obrzeża qR
Zakresy: Ow 12,5 ÷ 39 mm
Og 13 ÷ 39 mm
qR 0 ÷ 27 mm
Dokładność: ± 0,1 mm
Dopuszczalne warunki pracy: Temperatura -20 ÷ 45°C
Wilgotność 15 ÷ 85%, bez kondensacji
Pojemność pamięci: 8000 plików pomiarowych
Masa urządzenia: 1,6 kg
Funkcjonalność urządzenia: - Szybki pomiar: 2 sek. od zainicjalizowania cyklu pomiarowego, w czasie którego końcówki pomiarowe dotykają mierzonej powierzchni koła w punktach wymaganych przez przepisy
- Łatwe i pewne bazowanie się przyrządu na kole
- Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym jak i w kanale, wizualna sygnalizacja przekroczeń
- Wytrzymała bateria wystarcza na 20 godzin ciągłej pracy
- Przenoszenie danych pomiarowych na PC za pośrednictwem USB Pendrive
- Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów
