Suwmiarka elektroniczna do kół tramwajowych: SVT5

Suwmiarka elektroniczna do kół tramwajowych: SVT5

Suwmiarka elektroniczna SVT5 do kół tramwajowych z odczytem cyfrowym i możliwością archiwizacji pomiarów jest przeznaczona do kontroli parametrów Ow, Og, Og' charakteryzujących zużycie obrzeża kół taboru tramwajowego, pozwala także na pomiar grubości obręczy (Og - Og') oraz pomiarów średnicy kół.

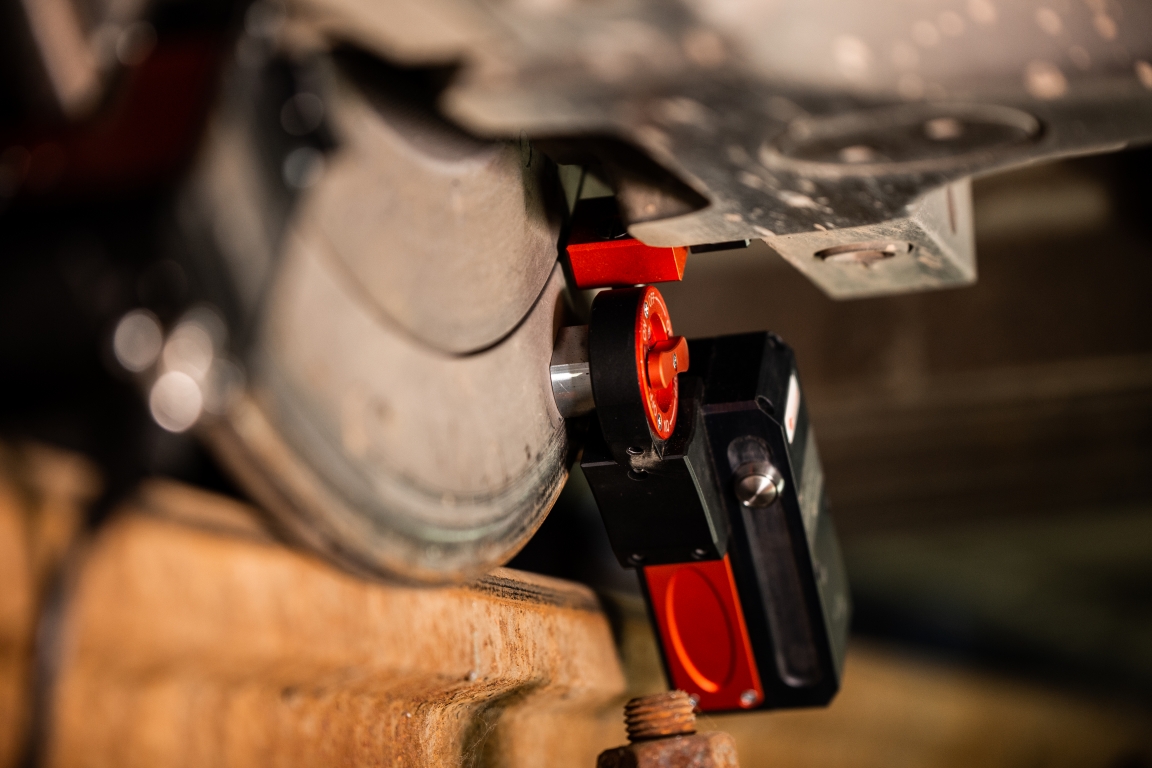

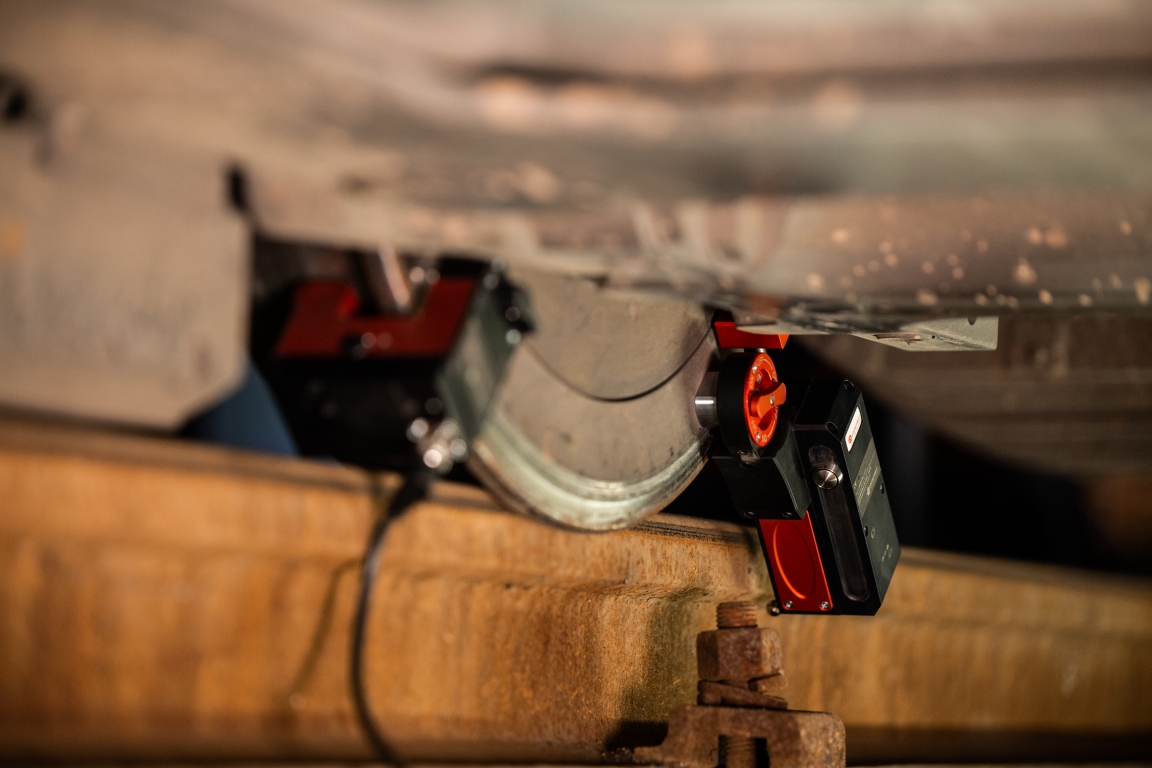

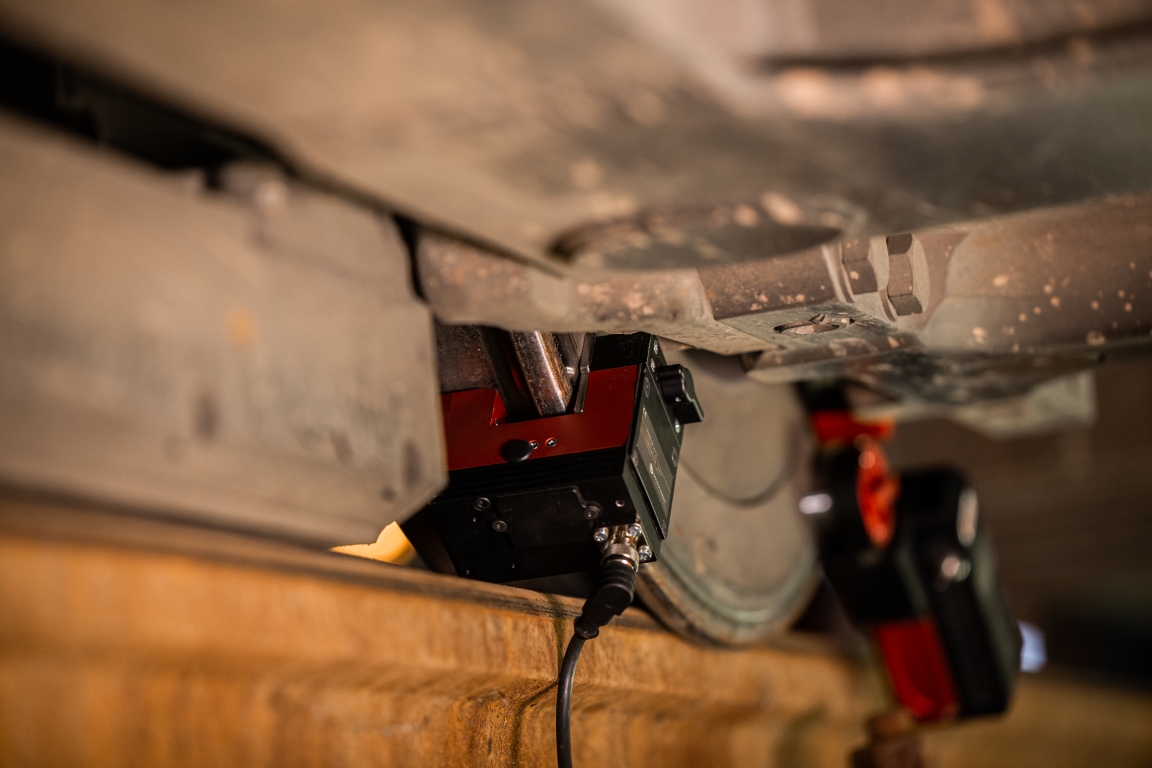

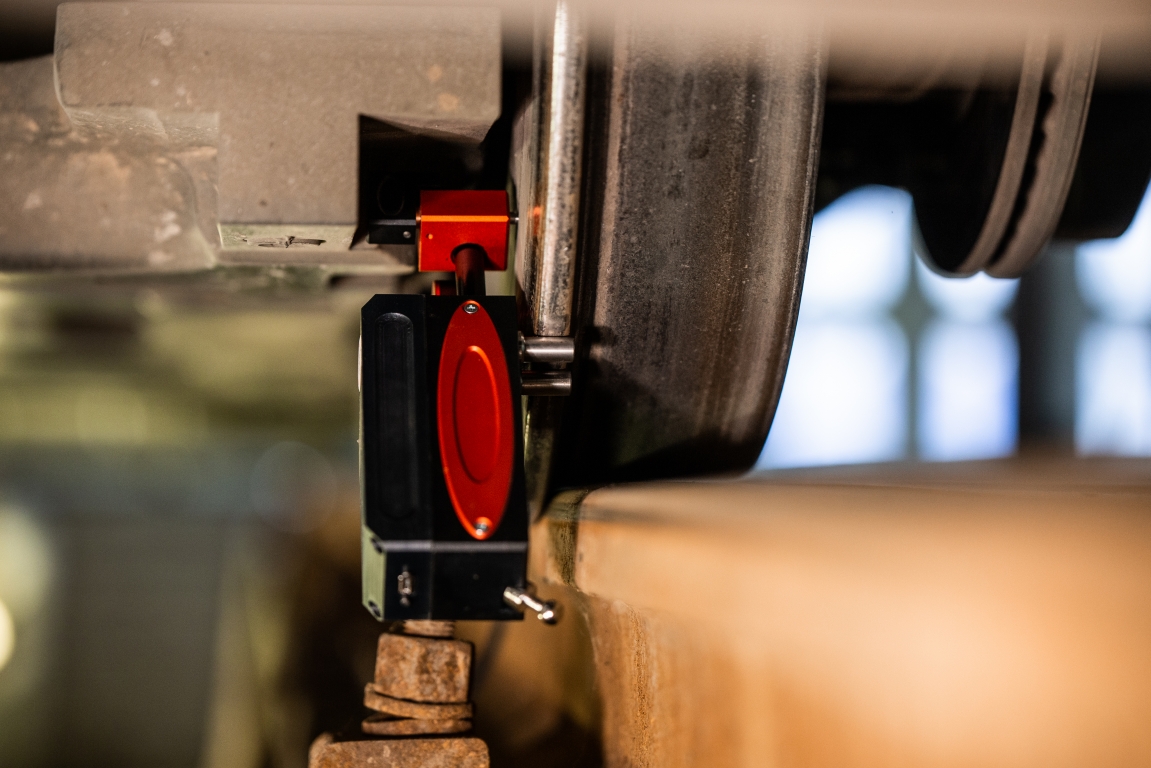

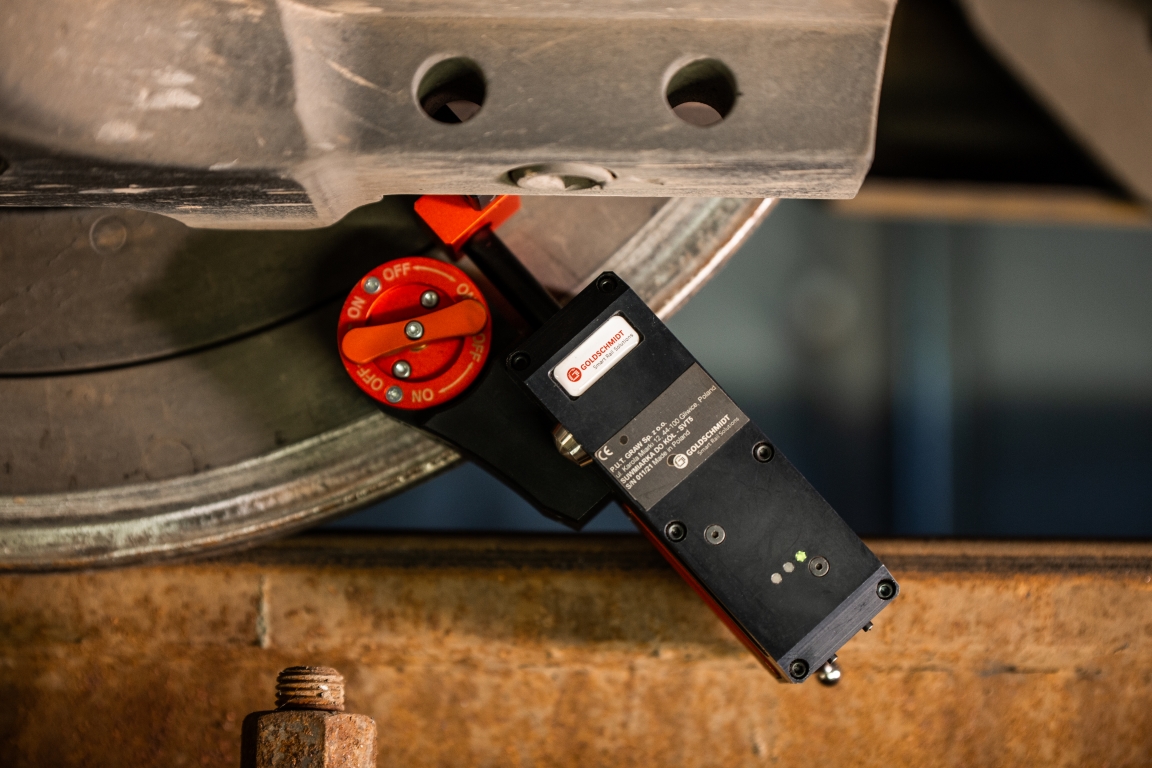

Pomiary suwmiarką można prowadzić bez konieczności wywiązywania wózków i zestawów kołowych z pojazdów. Magnetyczna podstawa suwmiarki ułatwia jej pewne bazowanie na wewnętrznej płaszczyźnie mierzonego koła, a wizualna kontrola poprawności mocowania zapewnia pomiar parametrów obręczy zgodnie z wymaganiami technicznymi. Po zamocowaniu suwmiarki operator uruchamia automatyczny pomiar. Suwmiarka jest dostarczana ze sprawdzianem do kalibracji (sprawdzania poprawności wskazań).

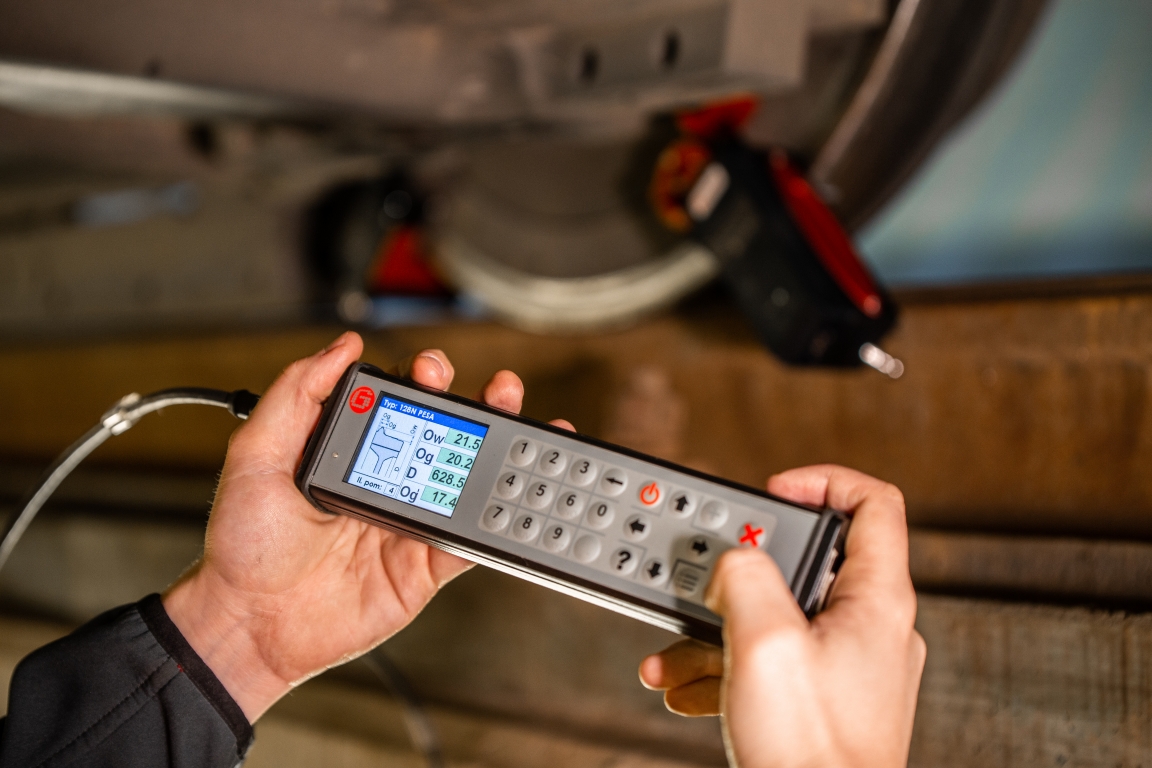

Pulpit urządzenia z widocznym oknem pomiarowym

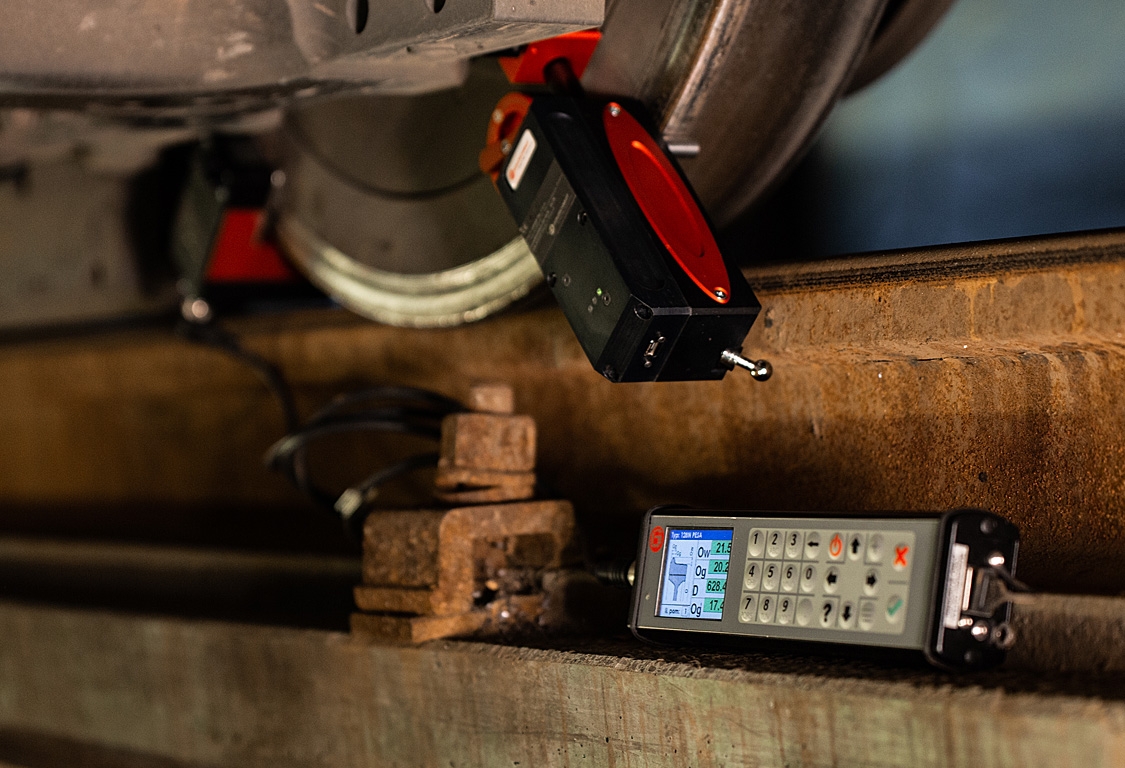

Przyrząd jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Dane pomiarowe przesyłane są do pulpitu urządzenia bezprzewodowo z użyciem technologii Bluetooth. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nieoświetlonym kanale.



Okna szczegółów mierzonego parametru


Przyrząd jest dostarczany z oprogramowaniem na komputery PC umożliwiającym: archiwizację wyników pomiarów, porównywanie wyników, a także pozwalającym na wydruk protokołów pomiarowych. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF. Oprogramowanie dostarczane z przyrządem pozwala ponadto na gromadzenie wyników pomiarów z wszystkich przyrządów produkcji GRAW do pomiaru kół i generowanie zbiorczych raportów.

Dane Techniczne

Mierzone parametry: Wysokość obrzeża Ow
Szerokość obrzeża Og , Og’
Średnica D
Zakresy: Ow 13 ÷ 24 mm
Og 6÷26 mm
Og’ 0÷24 mm
D – 29-93,5 mm wysokości obręczy
Dokładność: ±0,2 mm
Dopuszczalne warunki pracy: Temperatura -20 ÷45 °C
Wilgotność 15 ÷ 85%, bez kondensacji
Pojemność pamięci: 8000 plików pomiarowych
Masa urządzenia: 1,6 kg
Funkcjonalność urządzenia: - Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym jak i w kanale, wizualna sygnalizacja przekroczeń
- Pomiar laserowy
- Łatwe i pewne bazowanie się przyrządu na kole
- Bateria wystarcza na 7 godzin ciągłej pracy
- Przenoszenie danych pomiarowych na PC za pośrednictwem USB Pendr
- Bezprzewodowa komunikacja z pulpitem
- Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów
