TOROMIERZ SAMOREJESTRUJĄCY DO POMIARU GEOMETRII TORÓW: TEC

TOROMIERZ SAMOREJESTRUJĄCY DO POMIARU GEOMETRII TORÓW: TEC

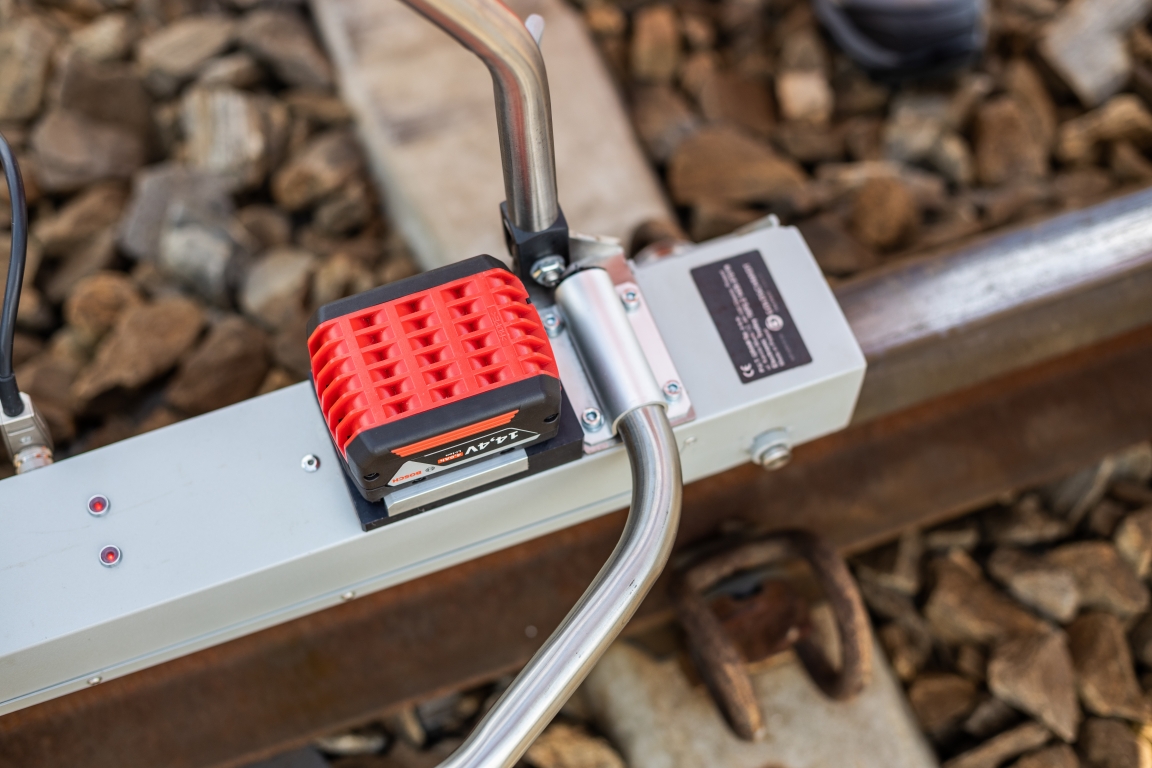

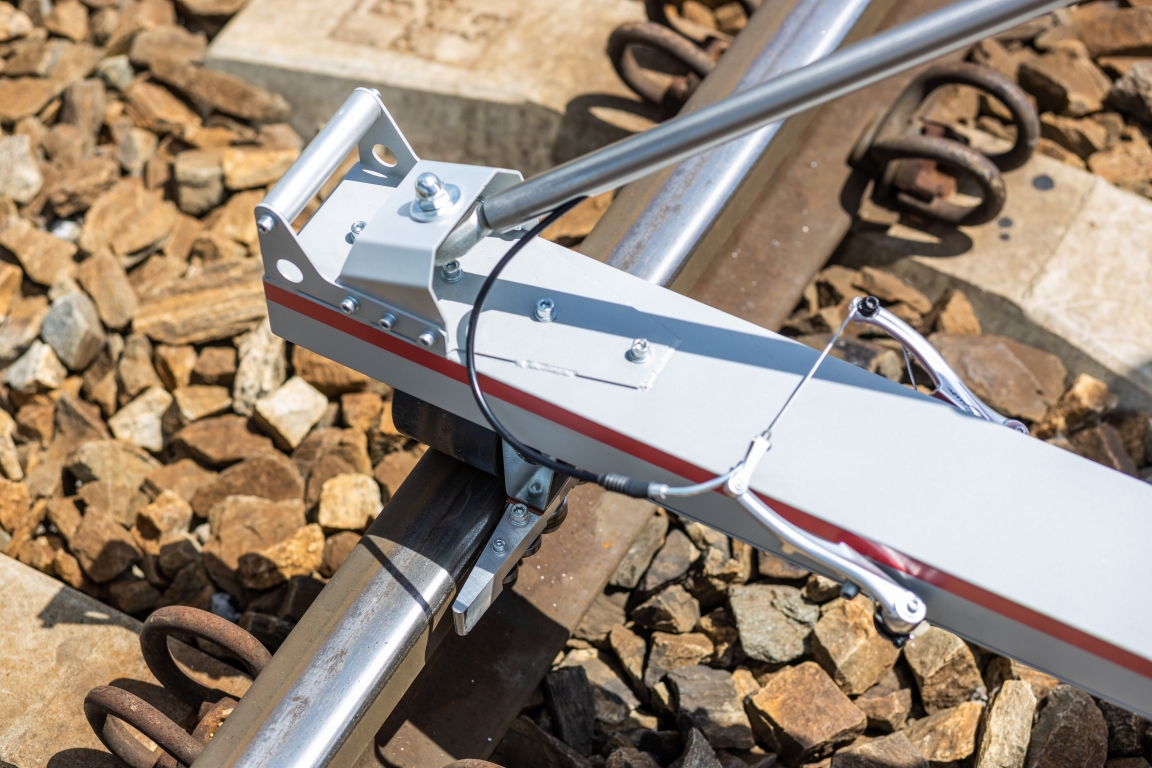

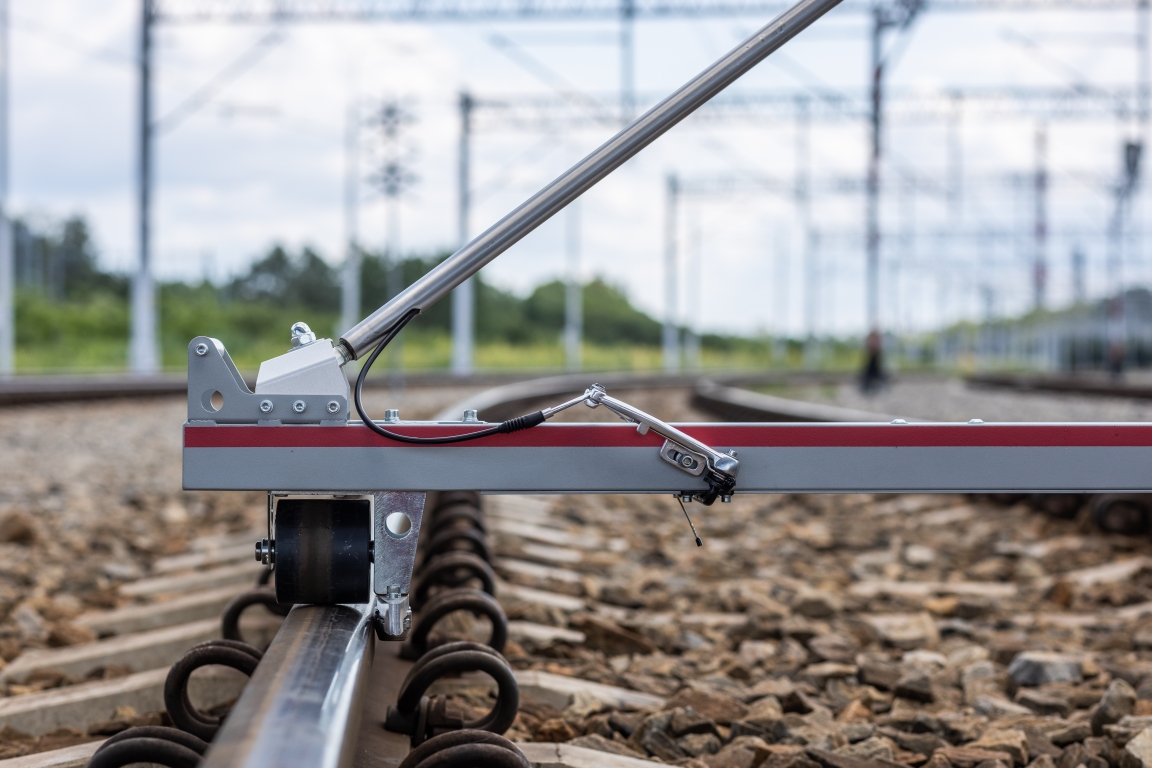

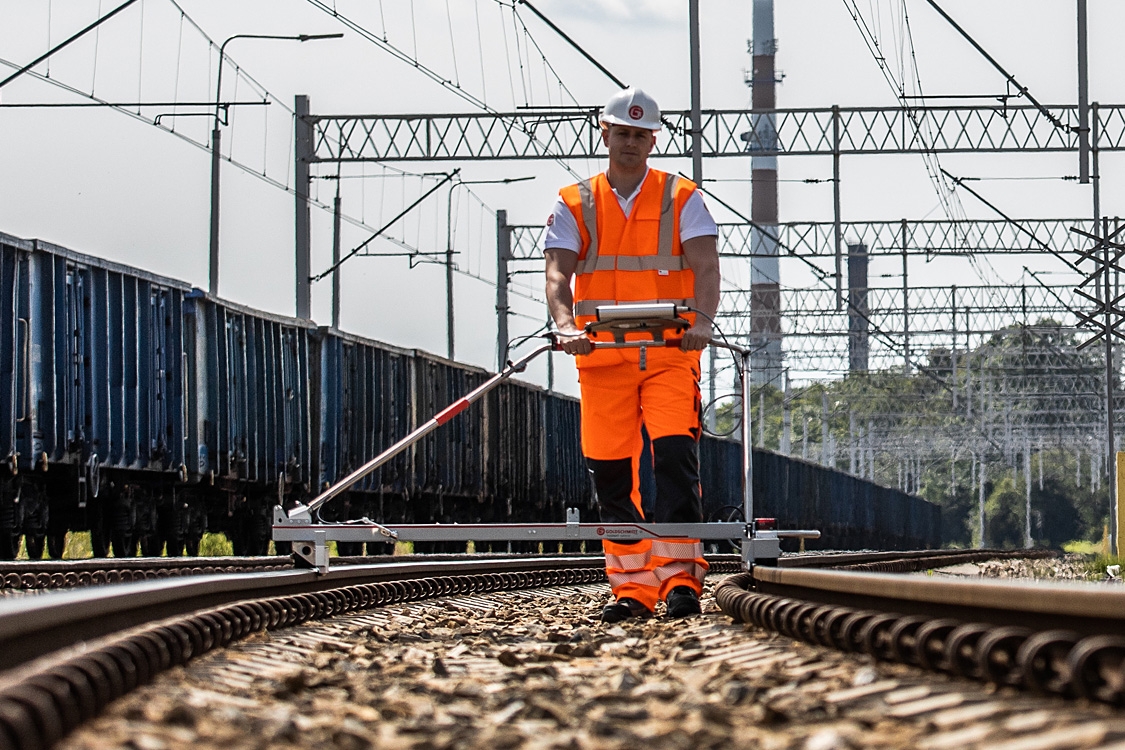

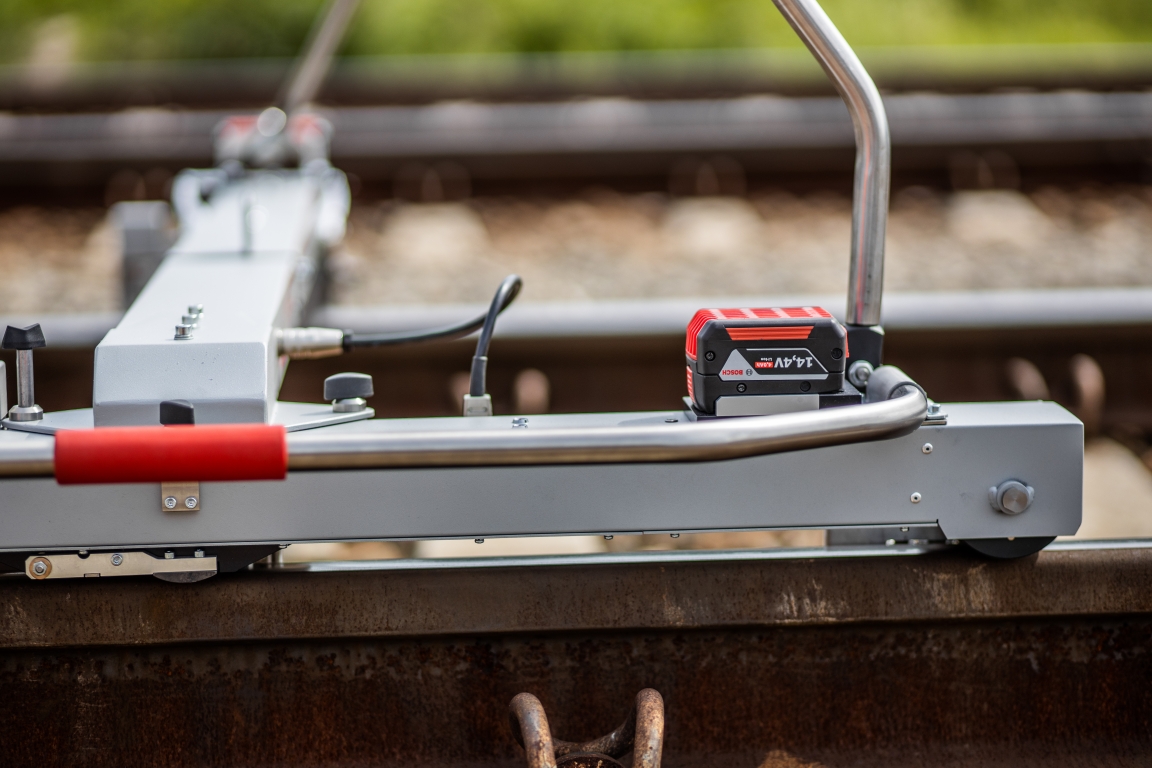

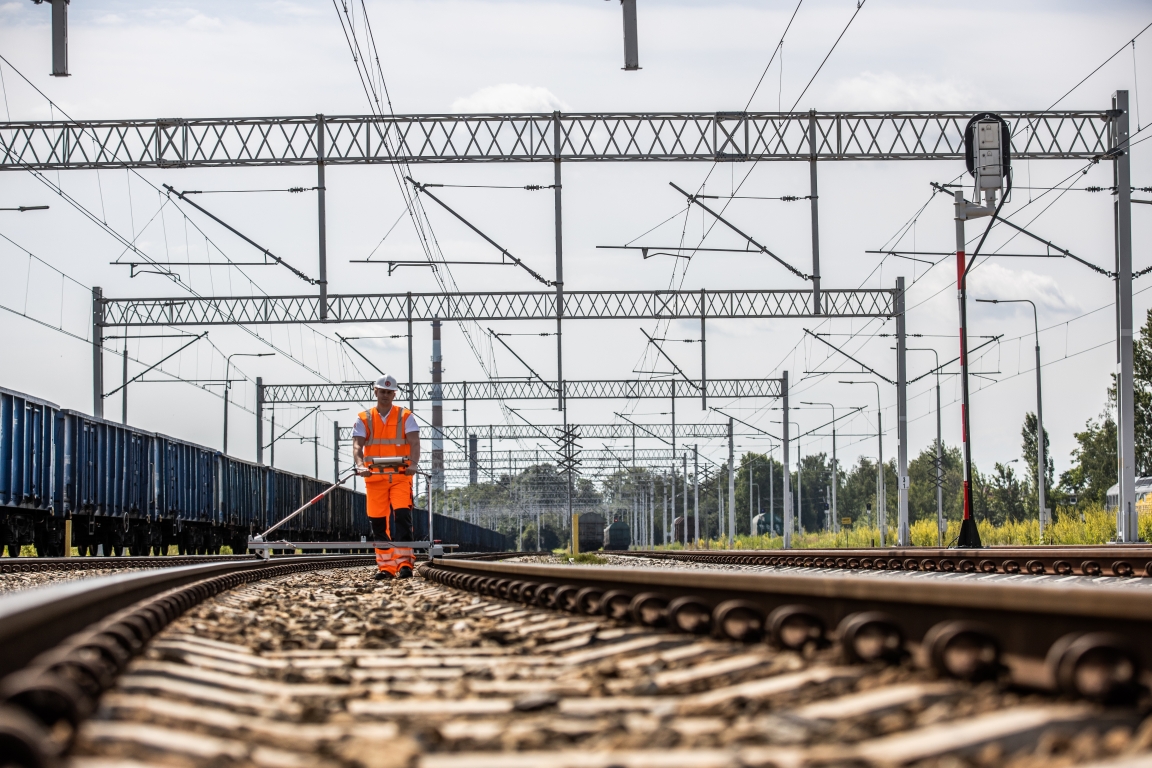

Toromierz jest przeznaczony do pomiaru geometrii toru i rejestracji wyników kontroli wizualnej stanu torów. Modułowa konstrukcja toromierza umożliwia łatwy transport toromierza przez jedna osobę i montaż w torze w czasie mniejszym niż 5 min. Wygodny w użyciu, produkowany dla różnych szerokości toru, znaczenie podnosi wydajność pracy.

Wyniki pomiaru: szerokości, przechyłki, nierówności poziomych i pionowych, drogi oraz pozycji GPS zapisywane są w czasie rzeczywistym w pamięci urządzenia. Toromierz ma szereg zalet użytkowych. Jego niska masa (około 24 kg) pozwala na szybkie usunięcie go z toru dla przepuszczenia pociągu, a następnie bezzwłoczne wznowienie pomiaru bez potrzeby kalibracji, czy zerowania przyrządu.

Toromierz spełnia wymagania normy EN 13848-4, a generowane wyniki są zgodne z wymaganiami PKP PLK.

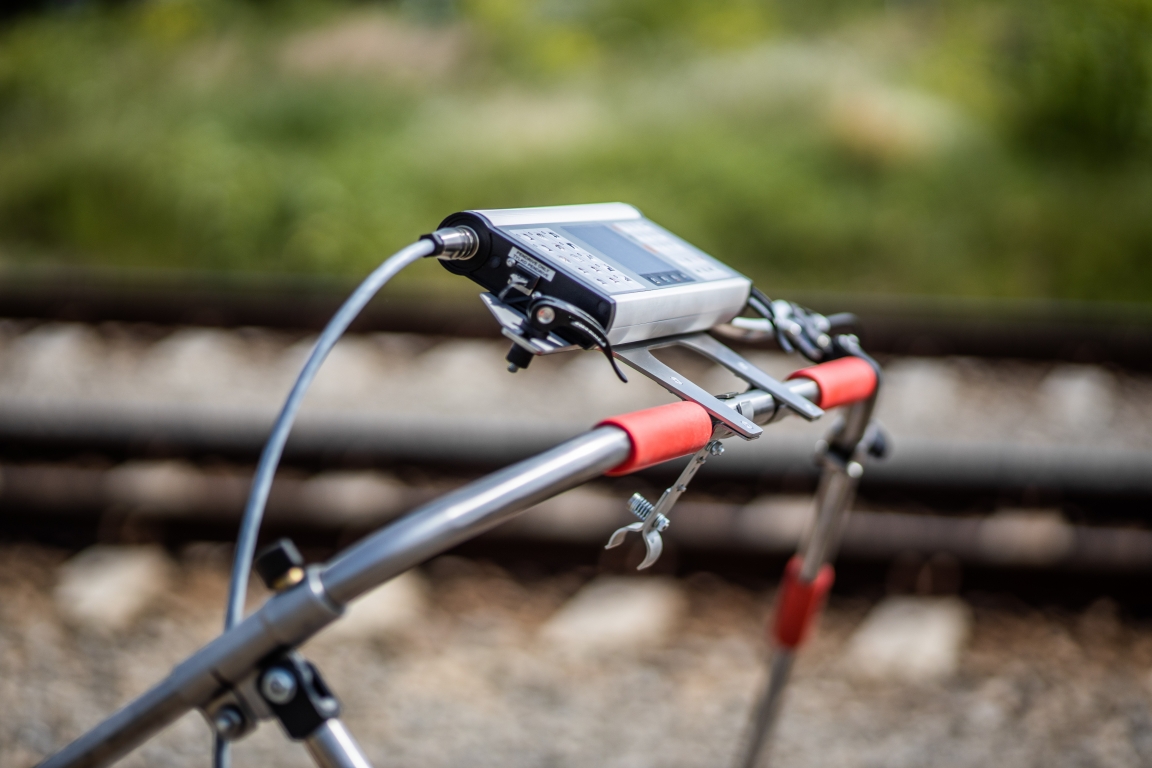

Toromierz jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nocy. Dedykowane klawisze typowych usterek pozwalają na łatwe rejestrowanie stwierdzonych uszkodzeń, np.: pękniętych spoin lub szyn, konieczność wymiany podkładu, czy brak śrub, z możliwością wprowadzania notatek do każdego zarejestrowanego zdarzenia.

Pulpit urządzenia można odpiąć, co ułatwia przeglądanie wyników po zakończeniu pomiarów. Przenoszenie danych pomiarowych na PC odbywa się przy pomocy USB Pendrive.

Zrzut ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem


Toromierz jest dostarczany z oprogramowaniem GeoTEC System na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych, jak i wyliczanie szeregu typowych wskaźników jakości toru. Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.

Dane Techniczne

Mierzone parametry Szerokość toru, przechyłka, nierówności pionowe , nierówności poziome
Krok pomiaru 0,5m; 0,25m
Zakresy Szerokość toru: od – 15 do +50 mm szerokości nominalnej
Przechyłka: ±200mm
Nierówności pionowe: ±2mm
Nierówności poziome: ±5mm
Dokładność Szerokość toru: od ±0,5mm
Przechyłka: ±1,5mm
Nierówności pionowe: ±0,2mm
Nierówności poziome: ±0,2mm
Dopuszczalne warunki pracy Temperatura -20 ÷45 °C
Wilgotność 15 ÷ 85%, bez kondensacji
Pojemność pamięci 60 000km
Masa urządzenia 23,6 kg

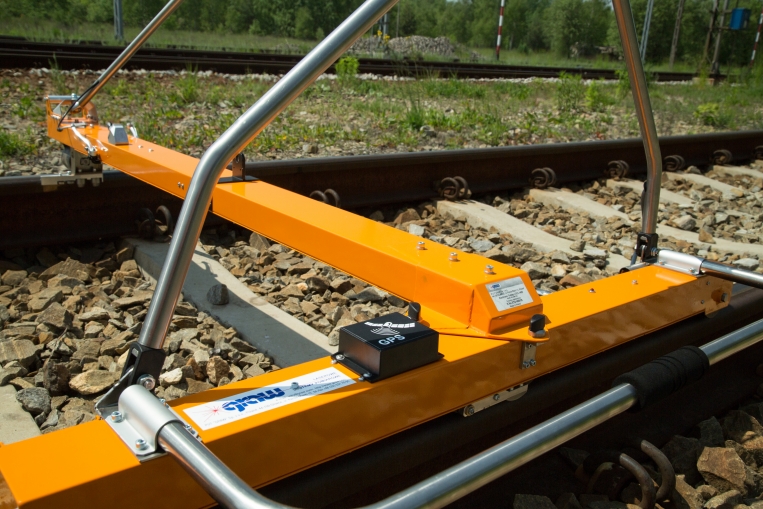

Funkcjonalność Toromierz rejestruje trasę pomiaru korzystając z wbudowanego odbiornika GPS
Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym jak i w kanale, wizualna sygnalizacja przekroczeń

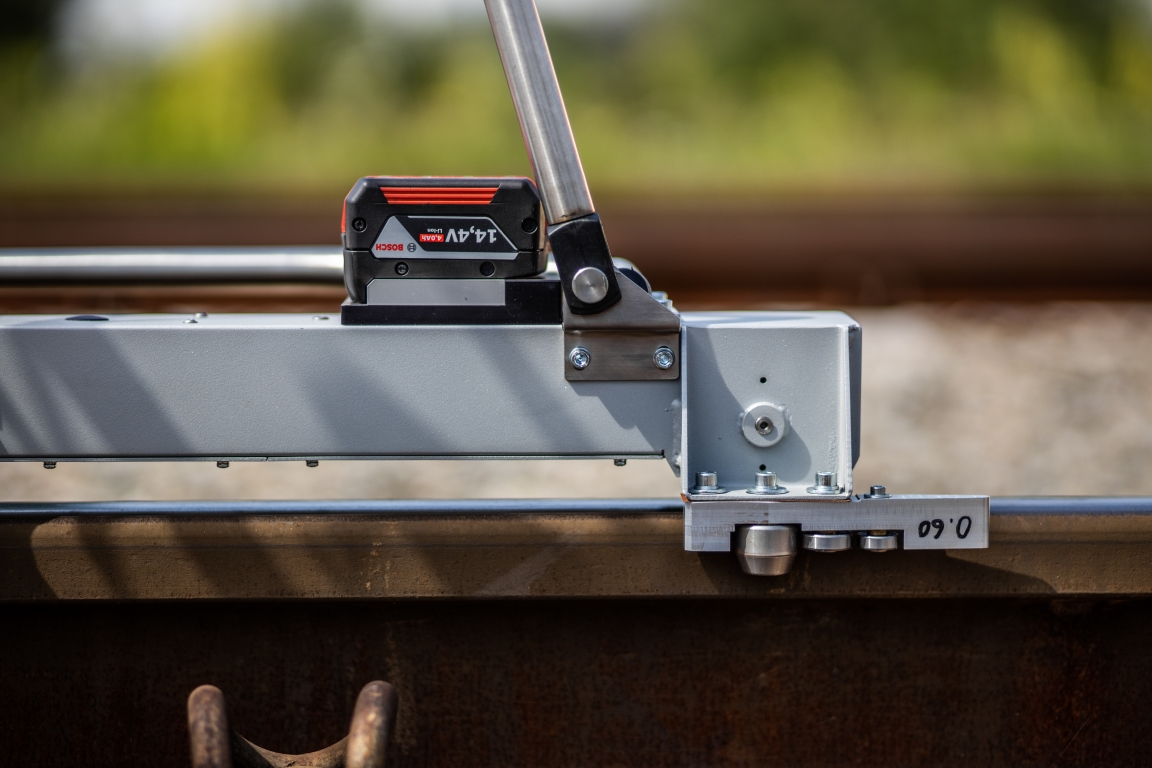

Wytrzymała bateria wystarcza na 10 godzin ciągłej pracy opcjonalnie toromierz może być wyposażony w wymienne baterie zewnętrzne)
Przenoszenie danych pomiarowych na PC za pośrednictwem USB Pendrive
Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów
Opcja Baterie wymienne, pozwalające na pracę bez ograniczeń czasowych
Dostępność Toromierz jest dostępny dla dowolnej wartości prześwitu toru, np.: 914, 1000, 1067, 1435, 1520, 1524, 1600, 1668, 1676 mm
Wyliczane parametry Gradient szerokości
Wichrowatość toru
Nierówności poziome i pionowe na cięciwie do 20m
Formaty danych PDF, MS Word, MS Excel
