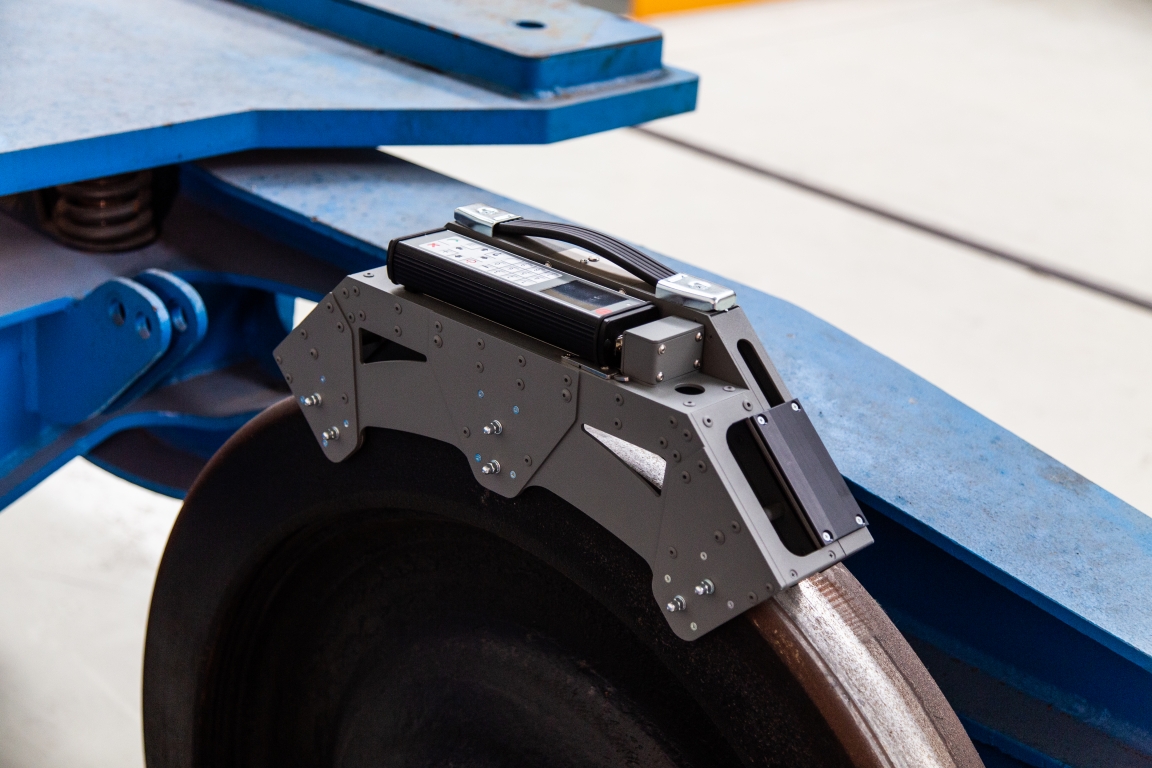

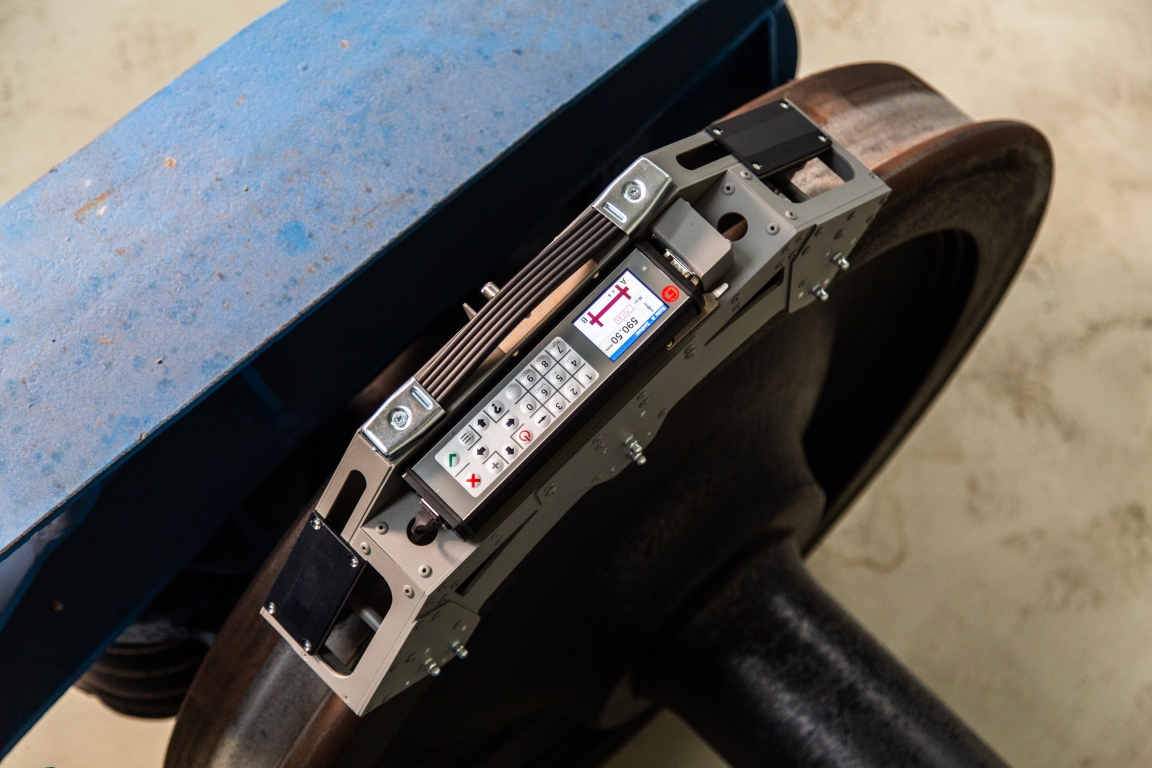

Elektroniczna średnicówka trójpunktowa: WM-3

Elektroniczna średnicówka trójpunktowa: WM-3

POMIAR ŚREDNICY KÓŁ KOLEJOWYCH

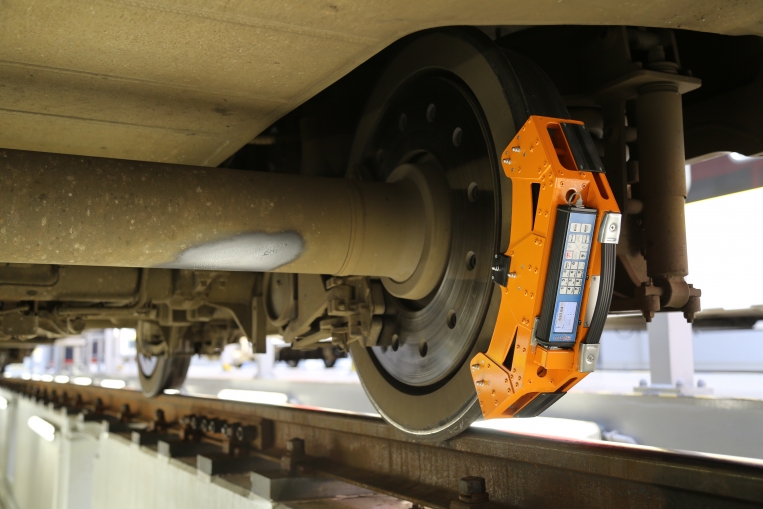

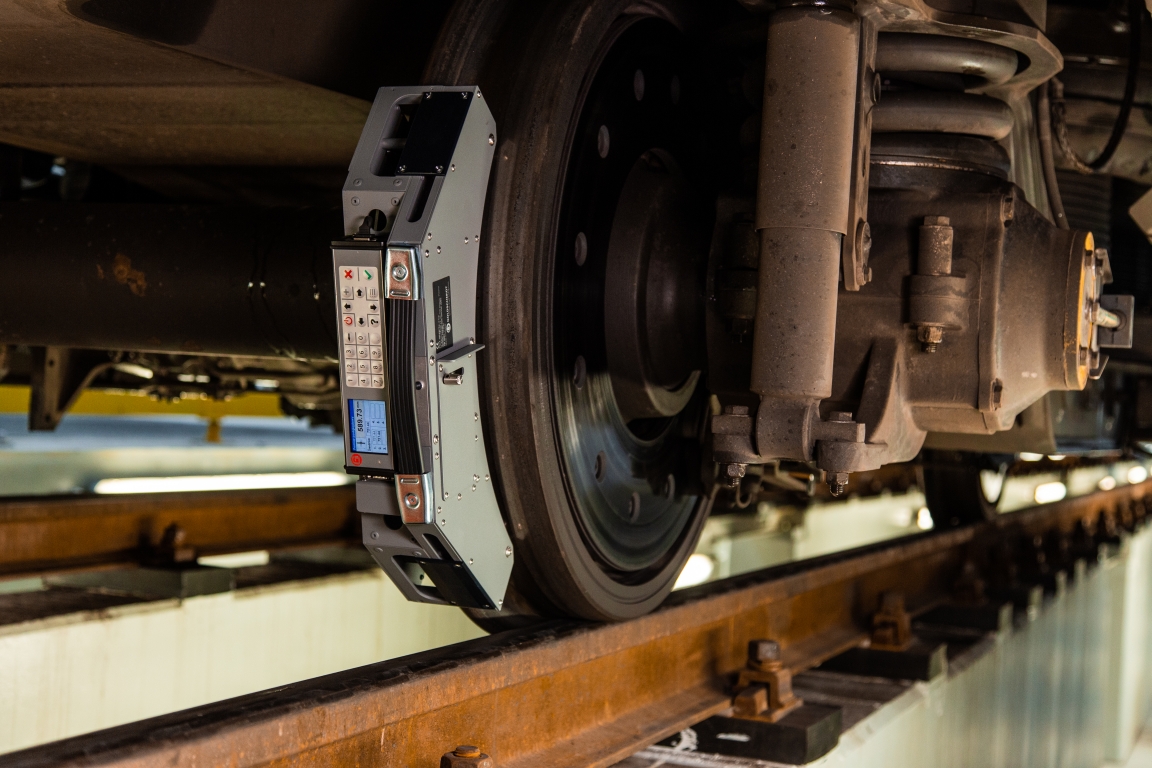

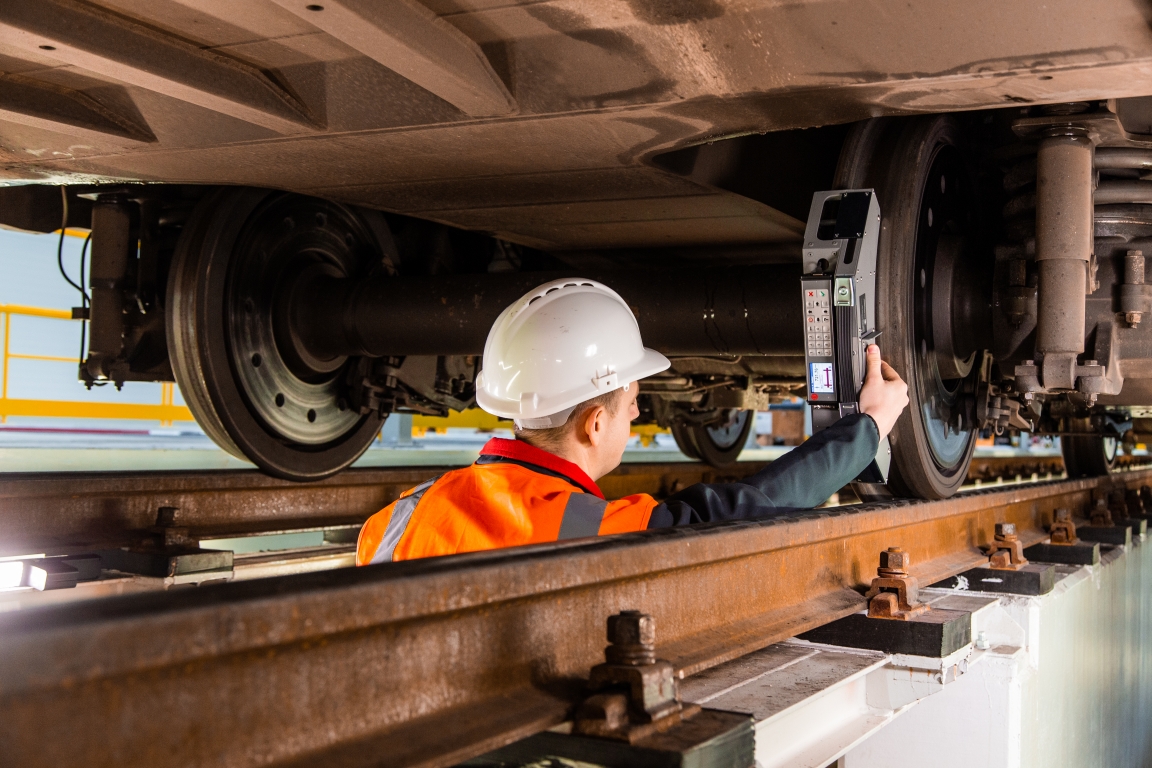

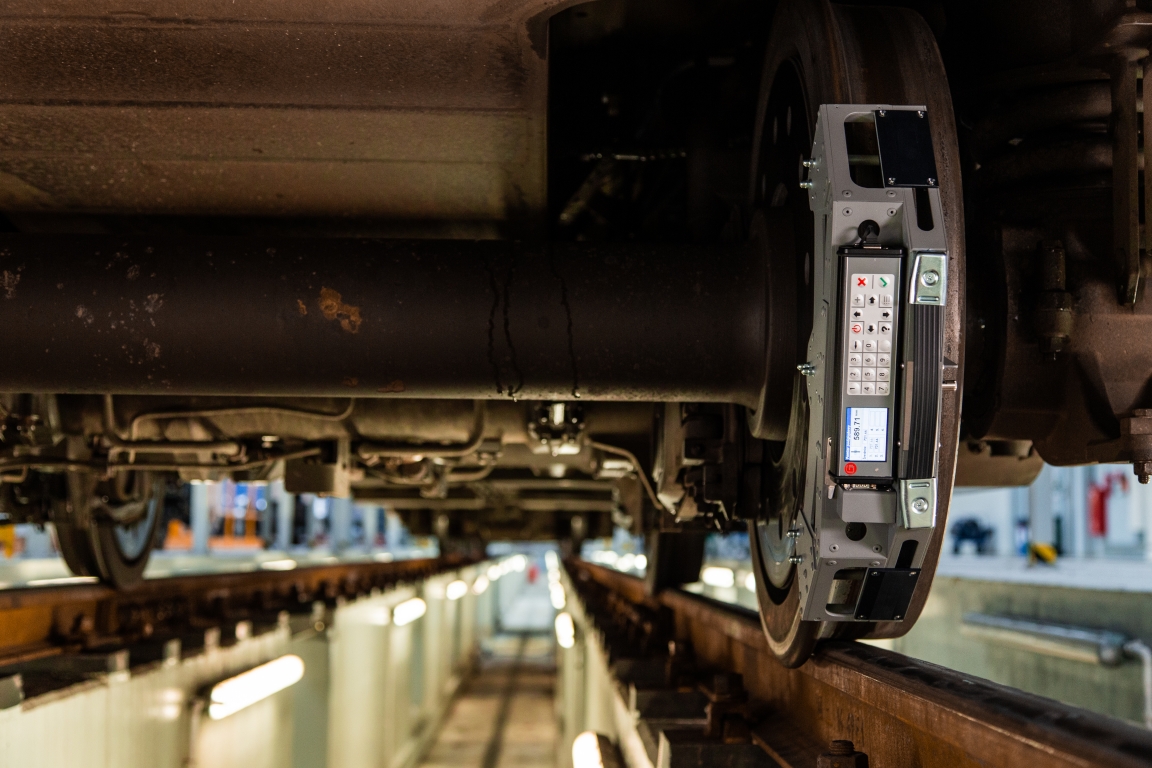

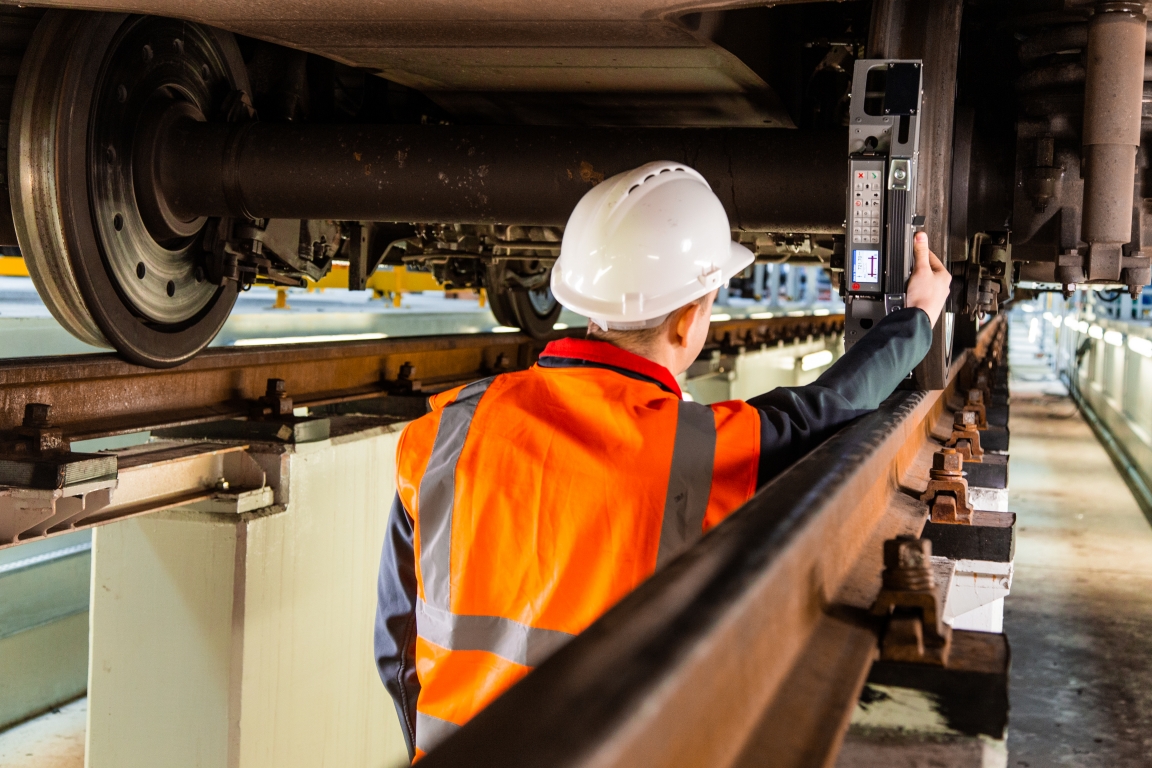

Trójpunktowa średnicówka przeznaczona do wykonywania pomiarów bez konieczności demontowania wózków spod wagonów. Urządzenie zapisuje wyniki pomiarów średnic kół zestawu a następnie oblicza średnie z kilku pomiarów. Operator może określać wartości dopuszczalne parametrów zgodnie z wymaganiami odpowiednich przepisów kolejowych.

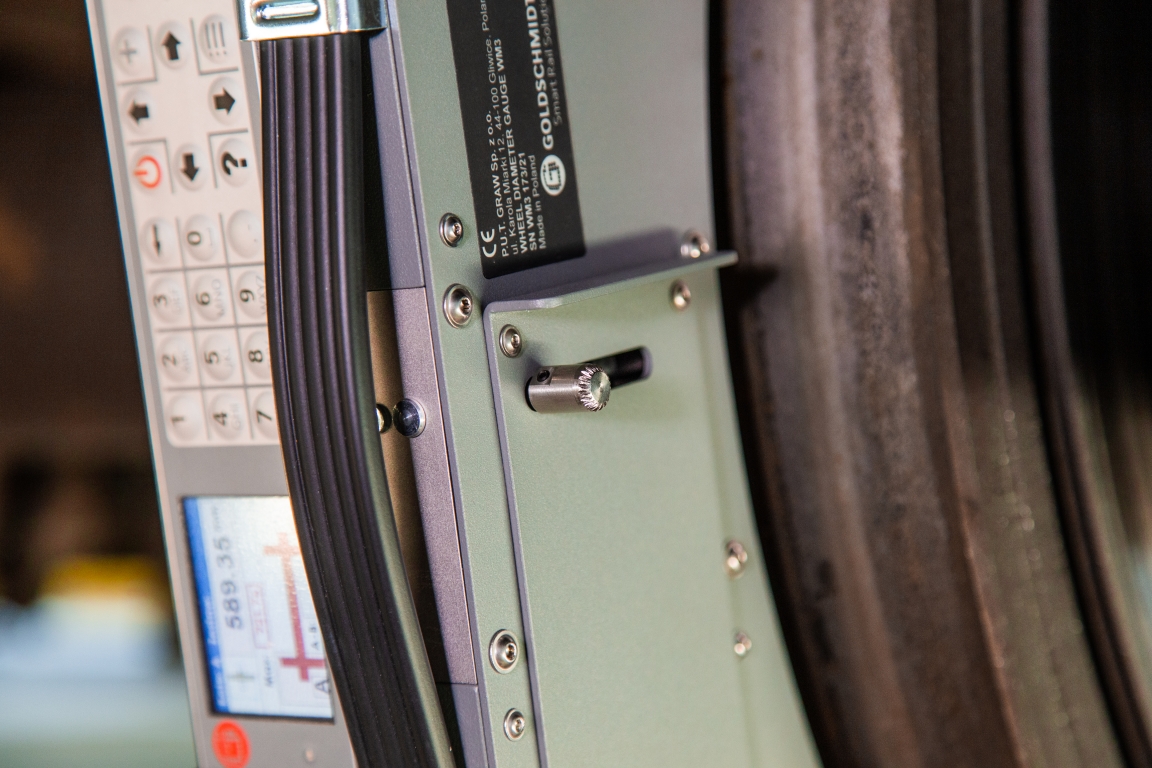

Pulpit urządzenia można odpiąć, co ułatwia przeglądanie wyników po zakończeniu pomiarów. Przenoszenie danych pomiarowych na PC odbywa się przy pomocy USB Pendrive.

Przyrząd jest dostarczany z oprogramowaniem na komputery PC umożliwiającym: archiwizację wyników pomiarów, porównywanie wyników, a także pozwalającym na wydruk protokołów pomiarowych. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF. Oprogramowanie dostarczane z przyrządem pozwala ponadto na gromadzenie wyników pomiarów z wszystkich przyrządów produkcji GRAW do pomiaru kół i generowanie zbiorczych raportów.

Pomiar średnicy i różnicy średnic kół w zestawie


Zakres dostawy:

  • Średnicówka WM-3
  • Skrzynka transportowa
  • Oprogramowanie na PC, 1 licencja
  • Ładowarka

Korzyści:

  • Możliwość pomiarów dla zestawów, wózków i całych wagonów
  • Wyniki pomiaru niezależne od warunków środowiskowych
  • Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym
  • Łatwy transfer danych pomiarowych poprzez port USB
  • Proste i solidne bazowanie przyrządu na kole
  • Urządzenie łatwe w obsłudze podczas pomiarów
  • Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów

Dane Techniczne

Średnica koła Dokładność: ±0.1 mm
Zakresy średnic 600 ÷ 1050 mm
650 ÷ 1250 mm
Masa 3,4 kg
Pojemność pamięci 8000 plików pomiarowych
Czas pracy Do 20 h
Rozdzielczość 0,1 mm
Dopuszczalne warunki pracy Temperatura: -20ºC ÷ +45ºC
Wilgotność: 15 ÷ 85%, bez kondensacji
