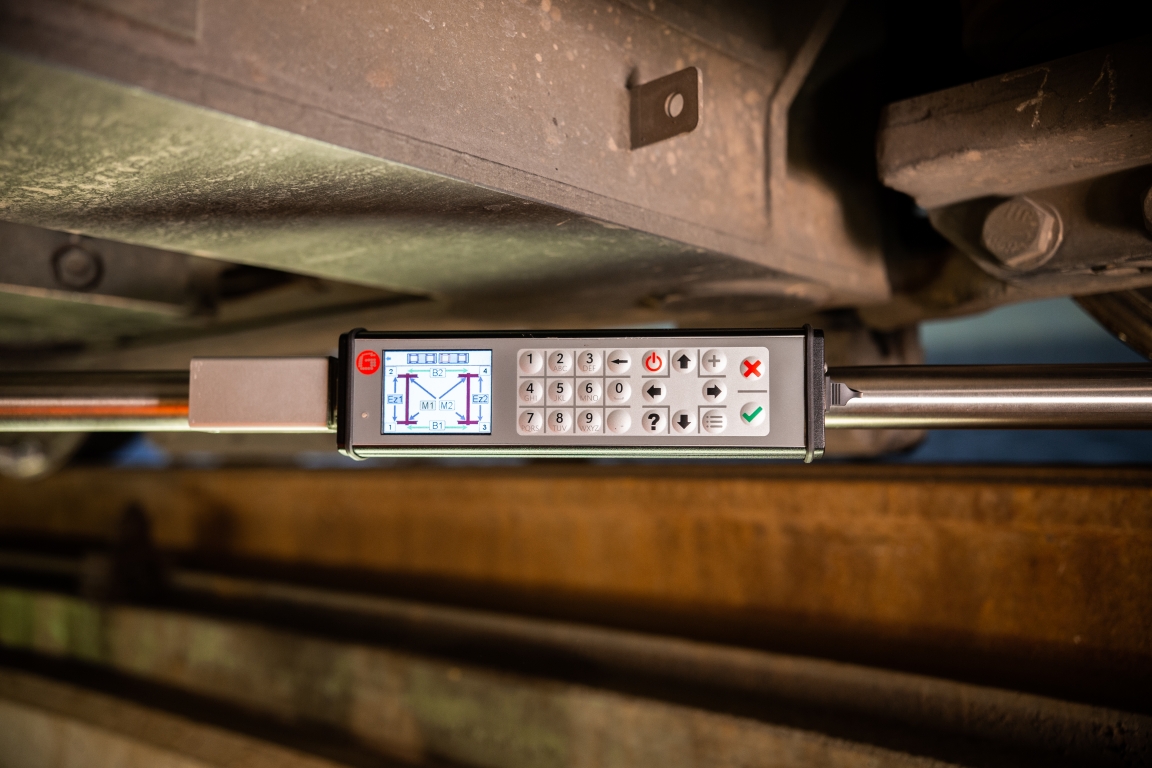

Przyrząd do pomiaru przekątnych wózków tramwajowych: PPGW

Przyrząd do pomiaru przekątnych wózków tramwajowych: PPGW

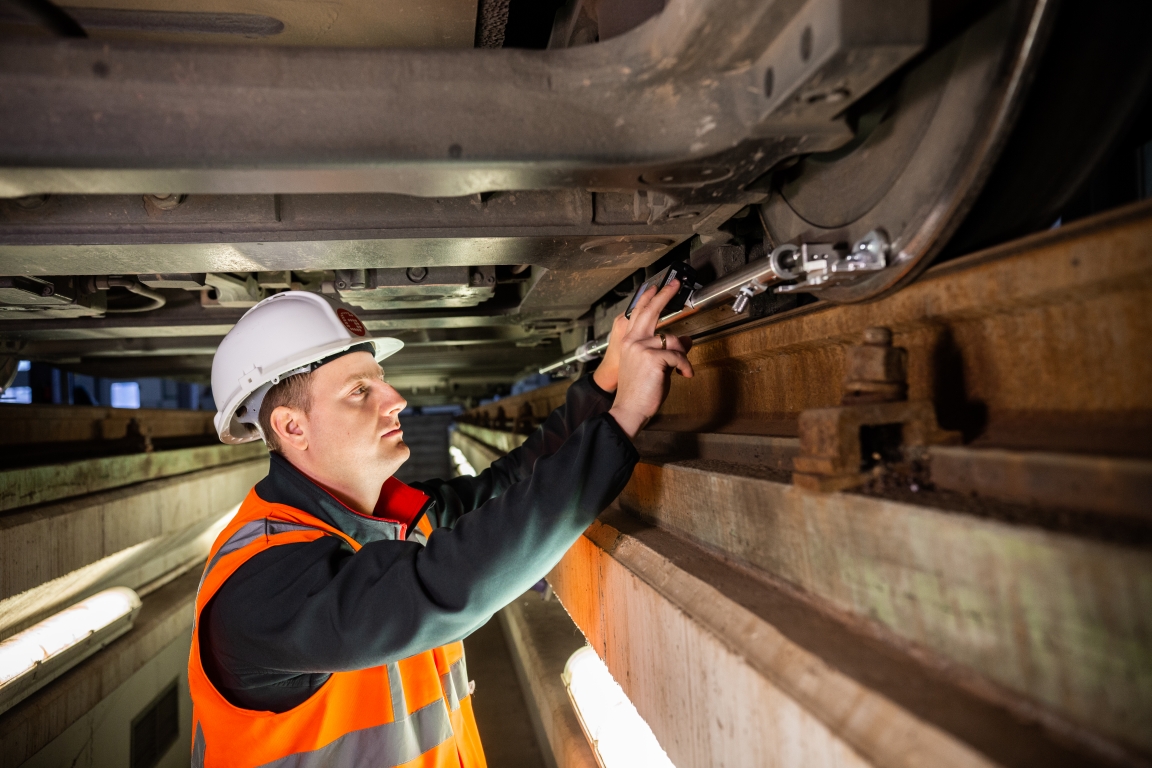

Przyrząd jest przeznaczony do wykonywania pomiarów kontrolnych wózków wagonów tramwajowych, w tym do pomiaru:
  • M1 i M2: długości przekątnych wózka wagonu
  • B1 i B2: rozstawu osi wózka wagonu
  • Az': odległości między wewnętrznymi powierzchniami obręczy i kół

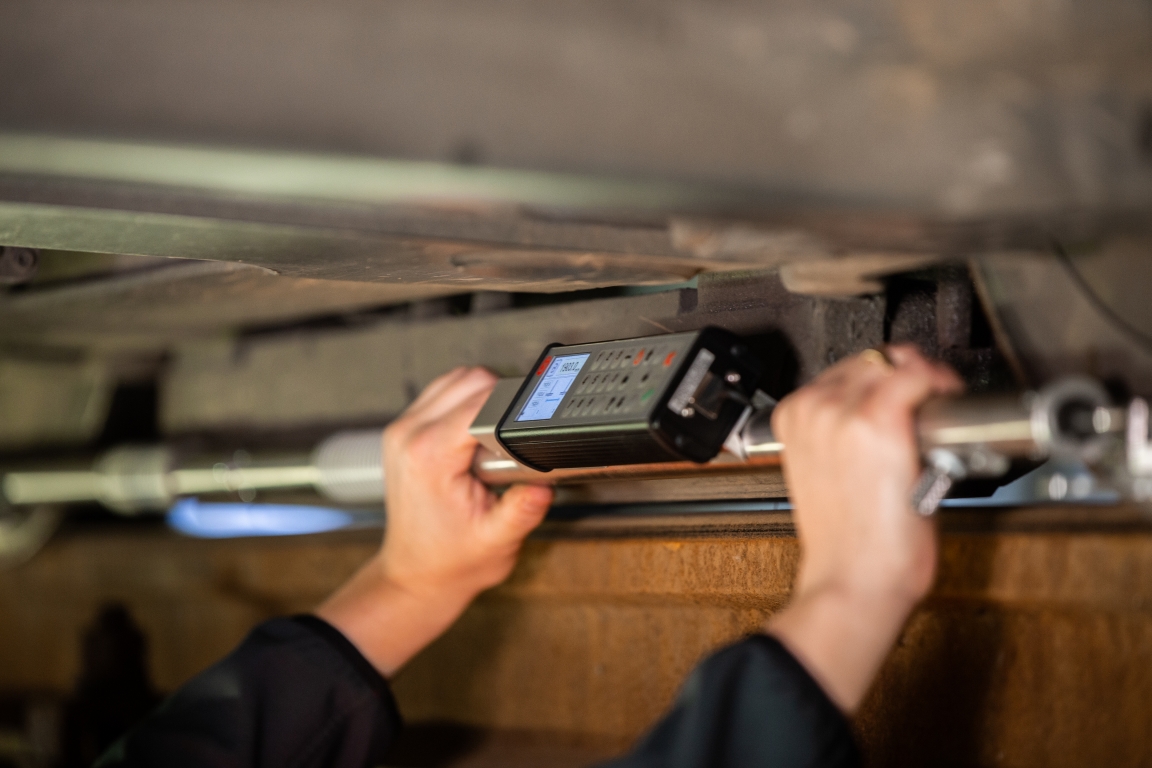

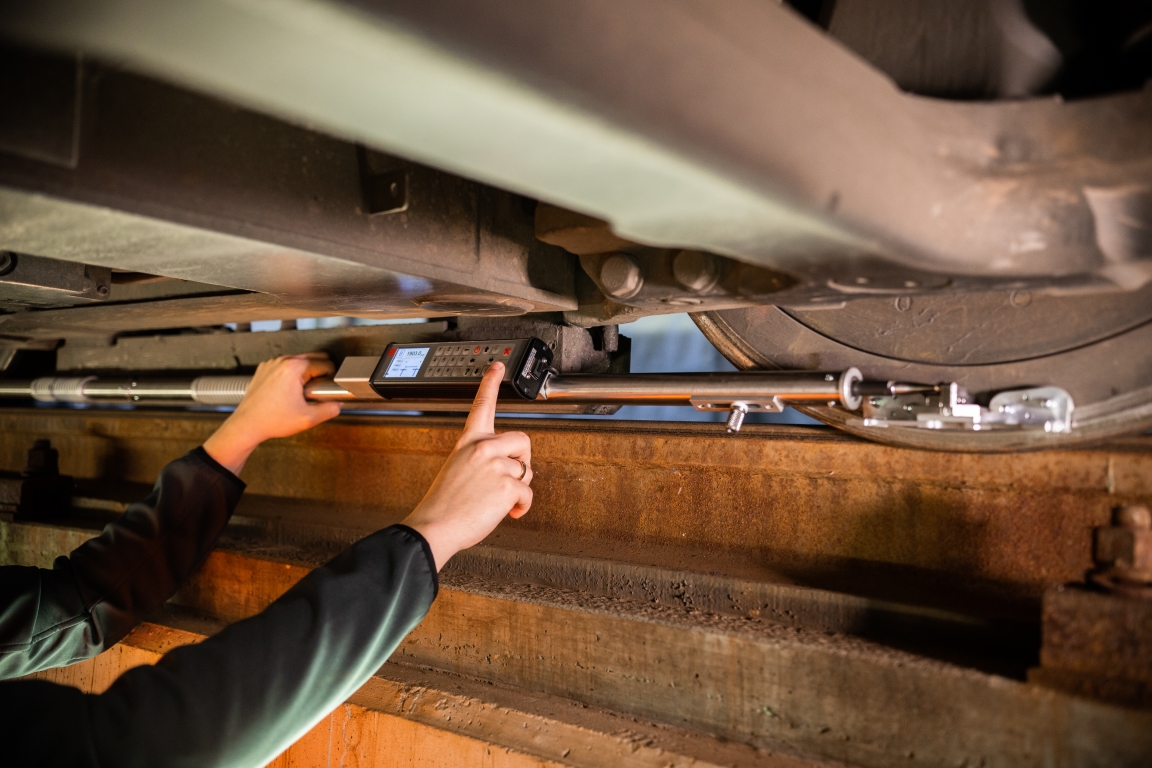

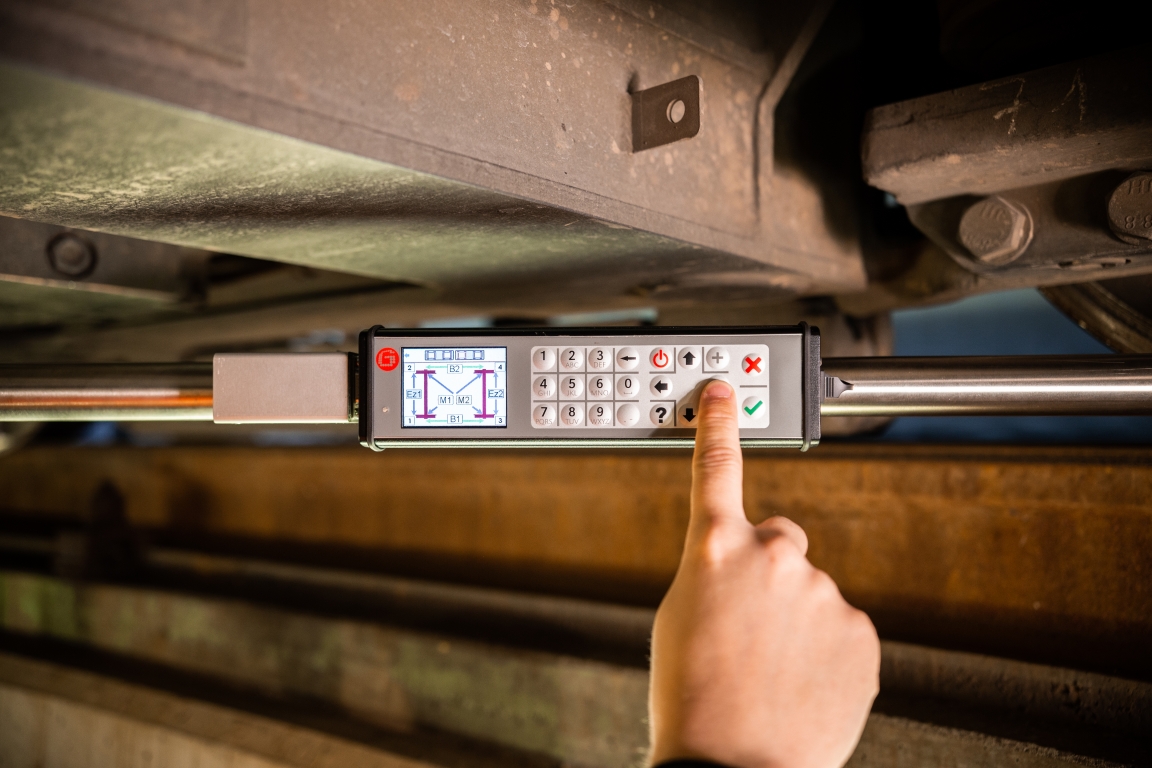

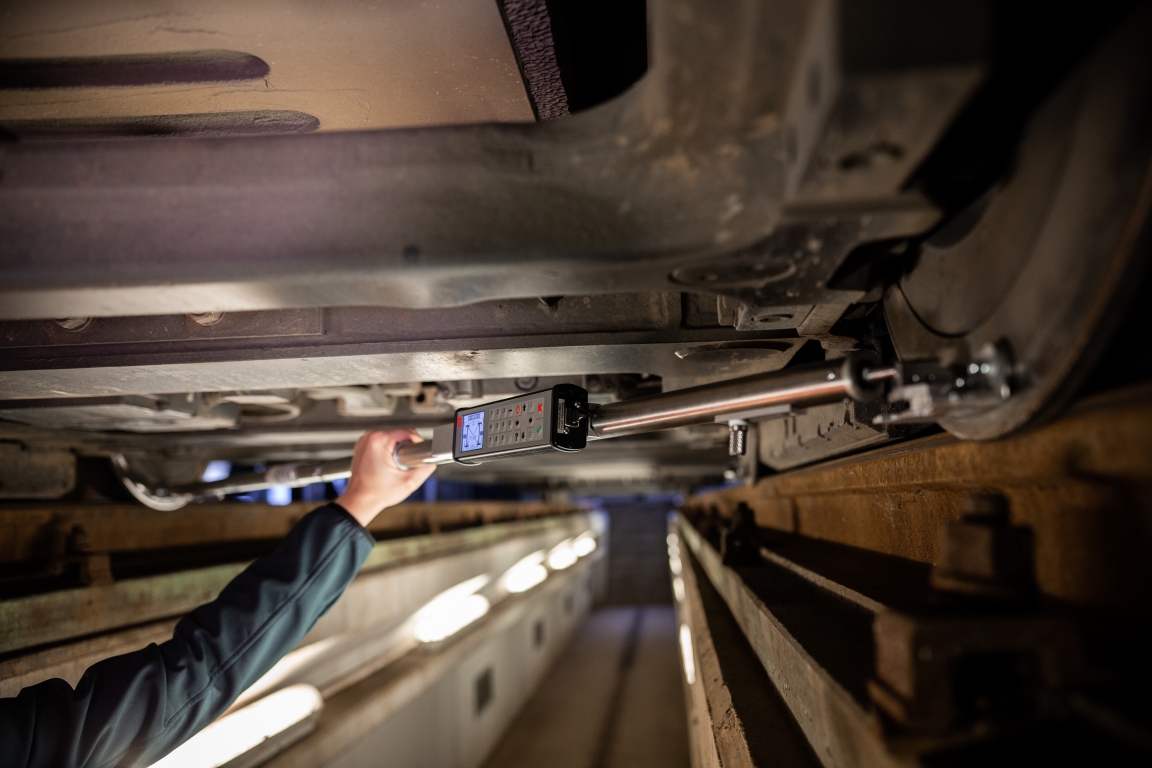

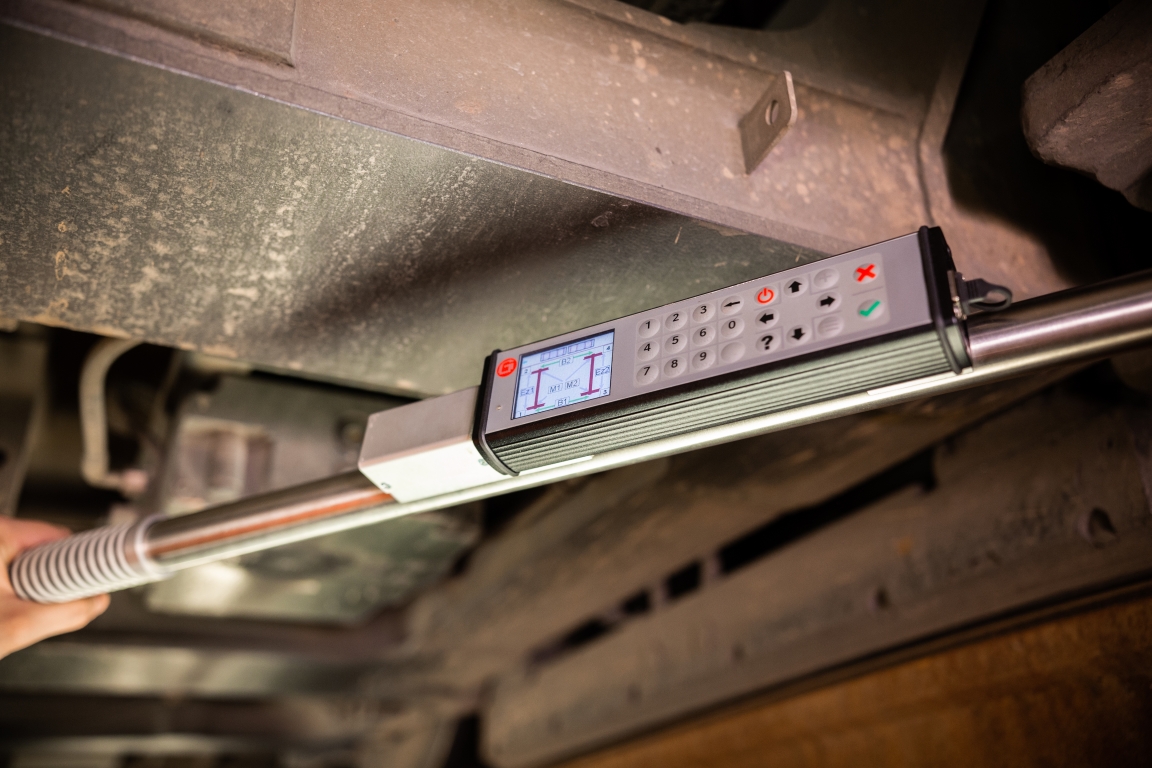

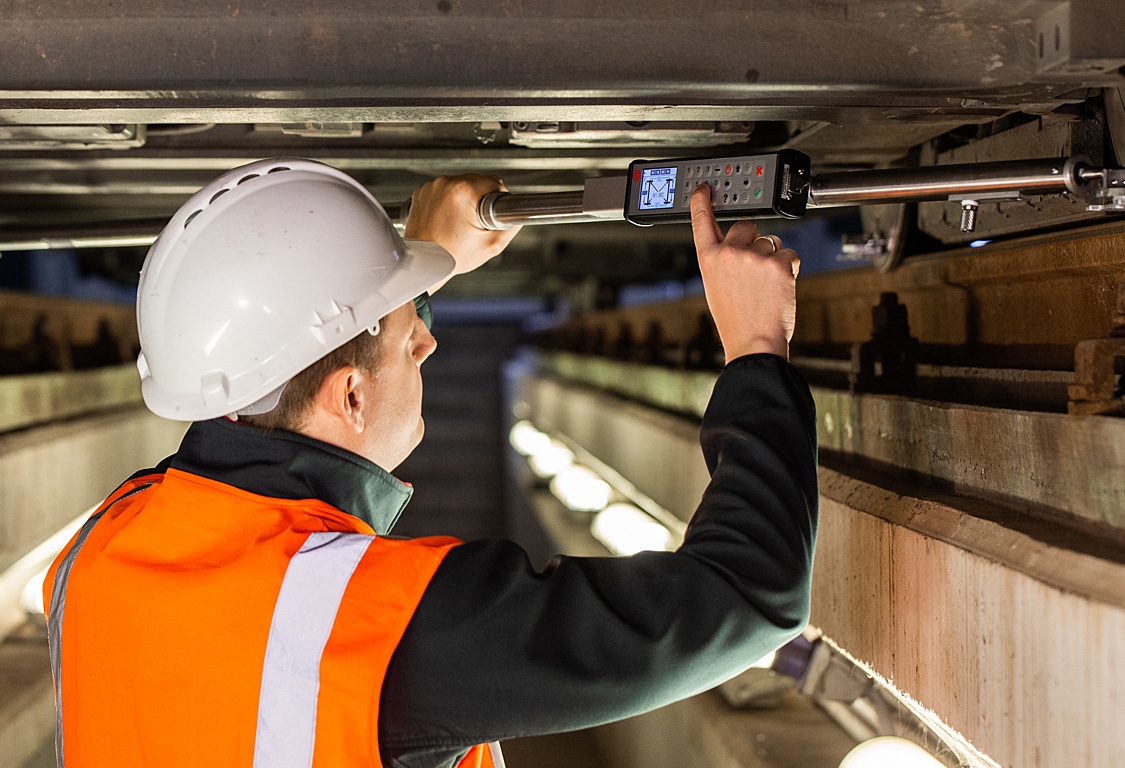

Przyrząd jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nieoświetlonym kanale.


Przyrząd jest dostarczany z oprogramowaniem na komputery PC umożliwiającym: archiwizację wyników pomiarów, porównywanie wyników, a także pozwalającym na wydruk protokołów pomiarowych. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF. Oprogramowanie dostarczane z przyrządem pozwala ponadto na gromadzenie wyników pomiarów z wszystkich przyrządów produkcji GRAW do pomiaru kół i generowanie zbiorczych raportów.

Dane Techniczne

Mierzone parametry: Długość przekątnych wózka M1; M2
Rozstaw osi wózka B1; B2
Odległość wewnętrznych płaszczyzn kół Az
Zakresy: B1800 - 1775 – 1818
B1850 – 1826– 1869
B1900 – 1876– 1919
M1800 – 2245.0 – 2289.0
M1850 – 2286– 2329
M1900 – 2327– 2370
Az: 1385 ± 15 mm
Dokładność: ± 0,2
Dopuszczalne warunki pracy: Temperatura -20 ÷ 45ºC
Wilgotność 15 ÷ 85%, bez kondensacji
Pojemność pamięci: 8000 plików pomiarowych
Masa urządzenia: 6 kg
Funkcjonalność urządzenia: - Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym jak i w kanale, wizualna sygnalizacja przekroczeń.

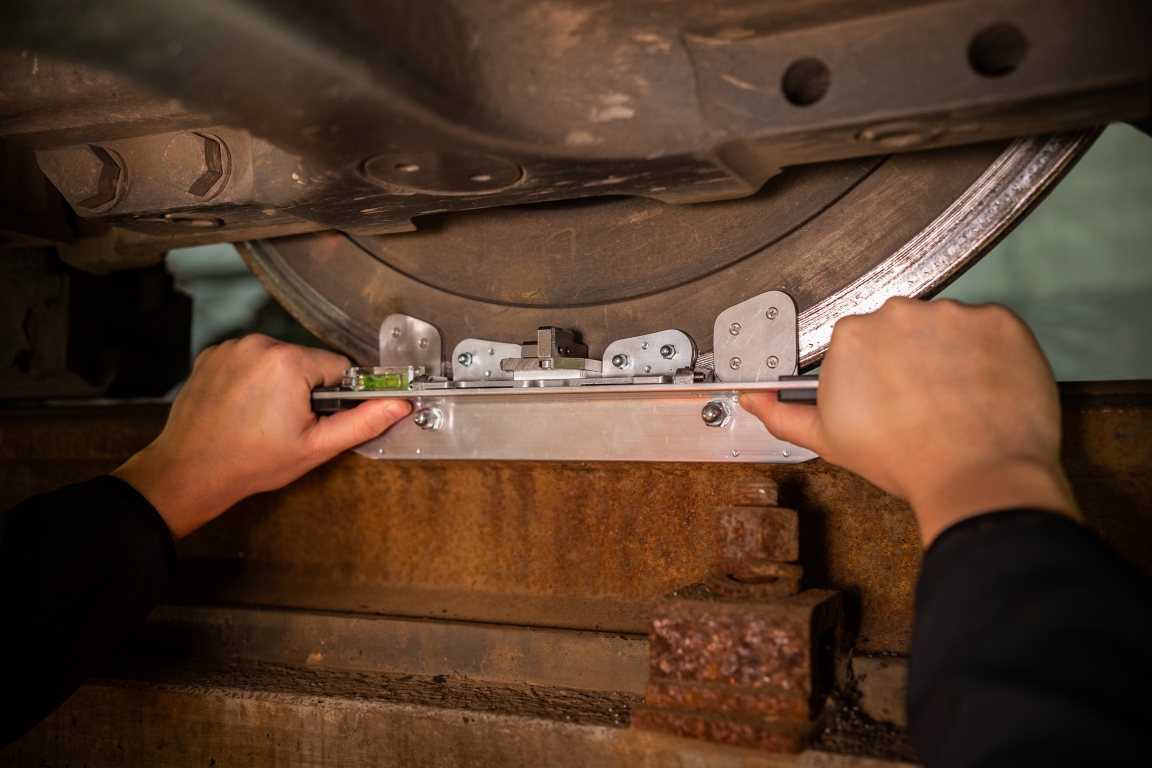

- Łatwe i pewne bazowanie się przyrządu na kole.
- Wytrzymała bateria wystarcza na 20 godzin ciągłej pracy.
- Przenoszenie danych pomiarowych na PC za pośrednictwem USB Pendrive.
- Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów.
