Toromierz cyfrowy do toru i rozjazdów: DTG

Toromierz cyfrowy do toru i rozjazdów: DTG

CYFROWY POMIAR GEOMETRI TORÓW ORAZ ROZJAZDÓW

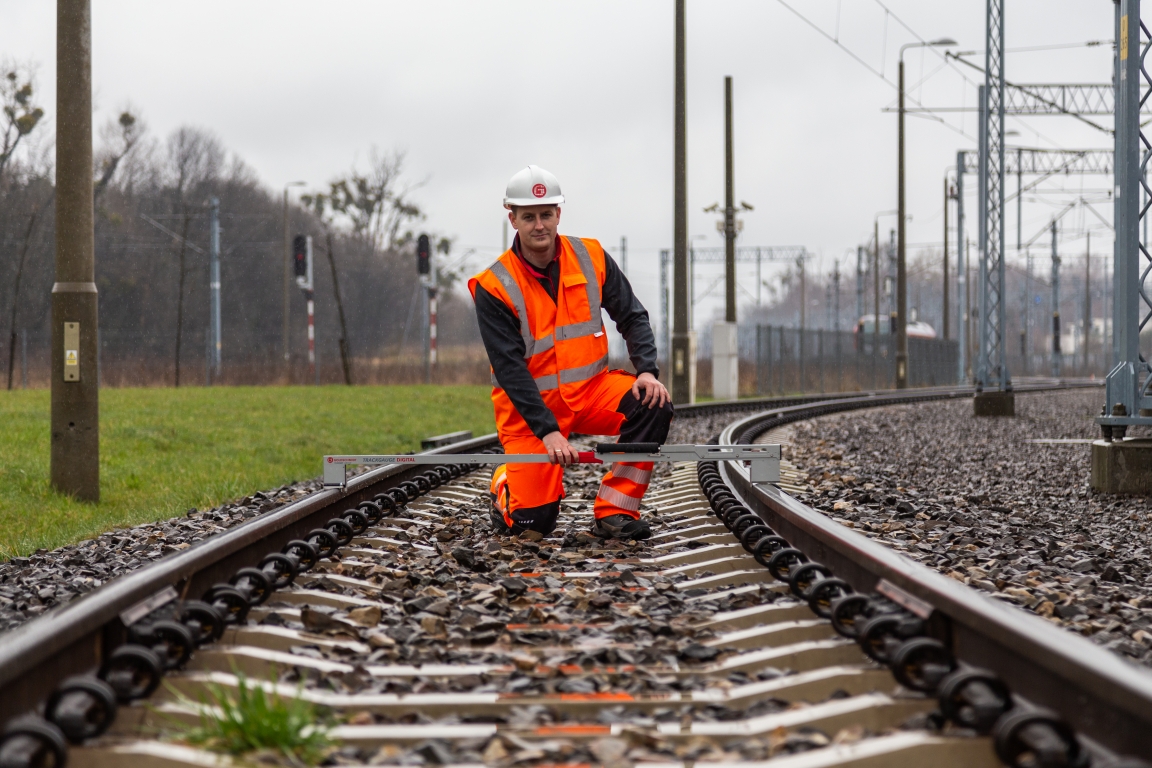

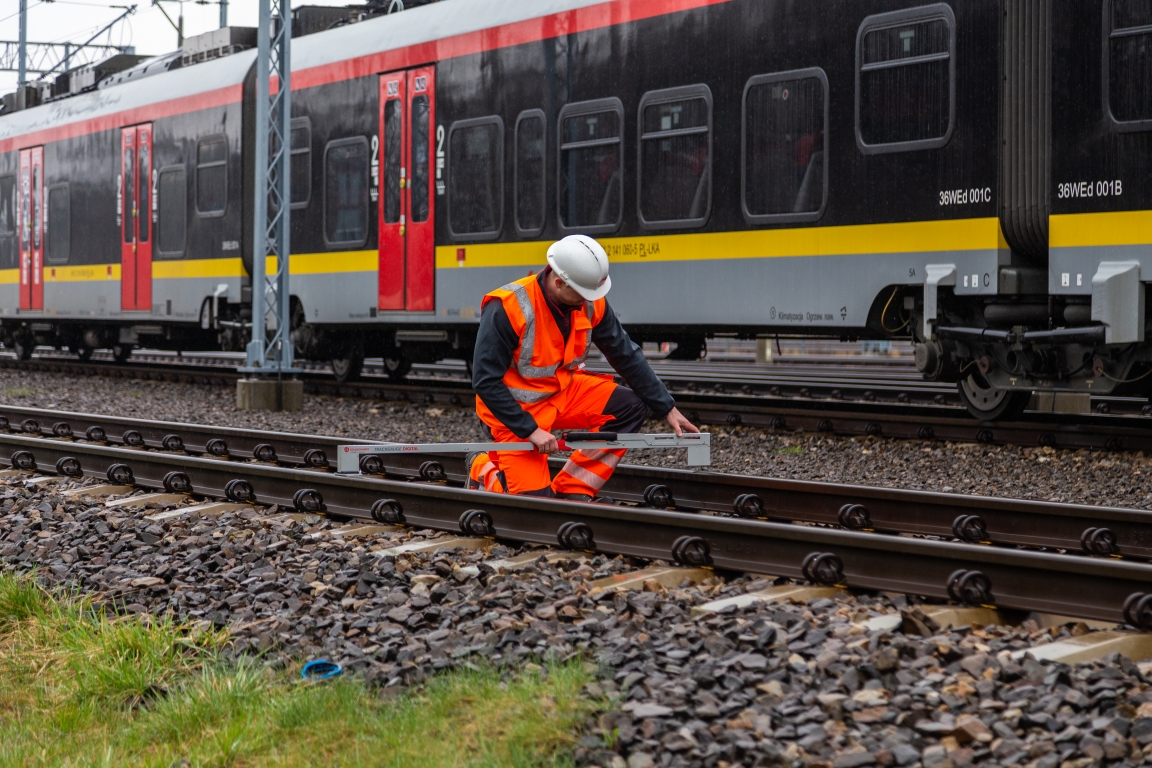

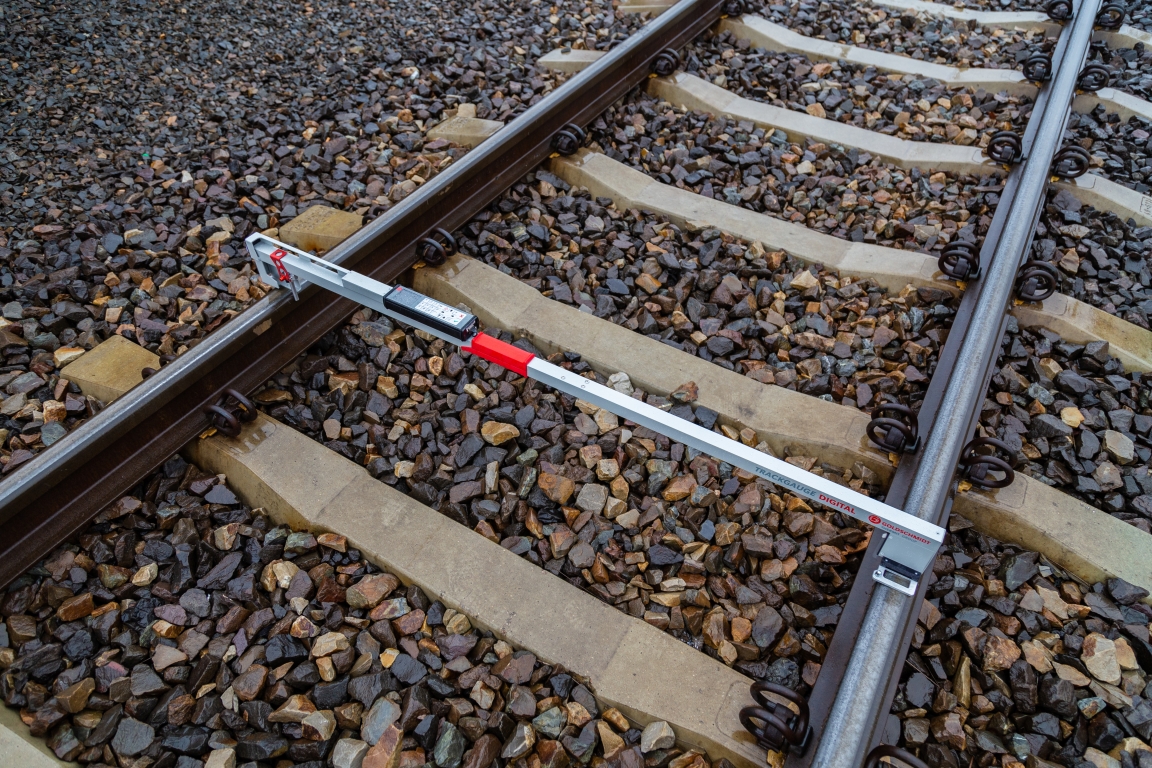

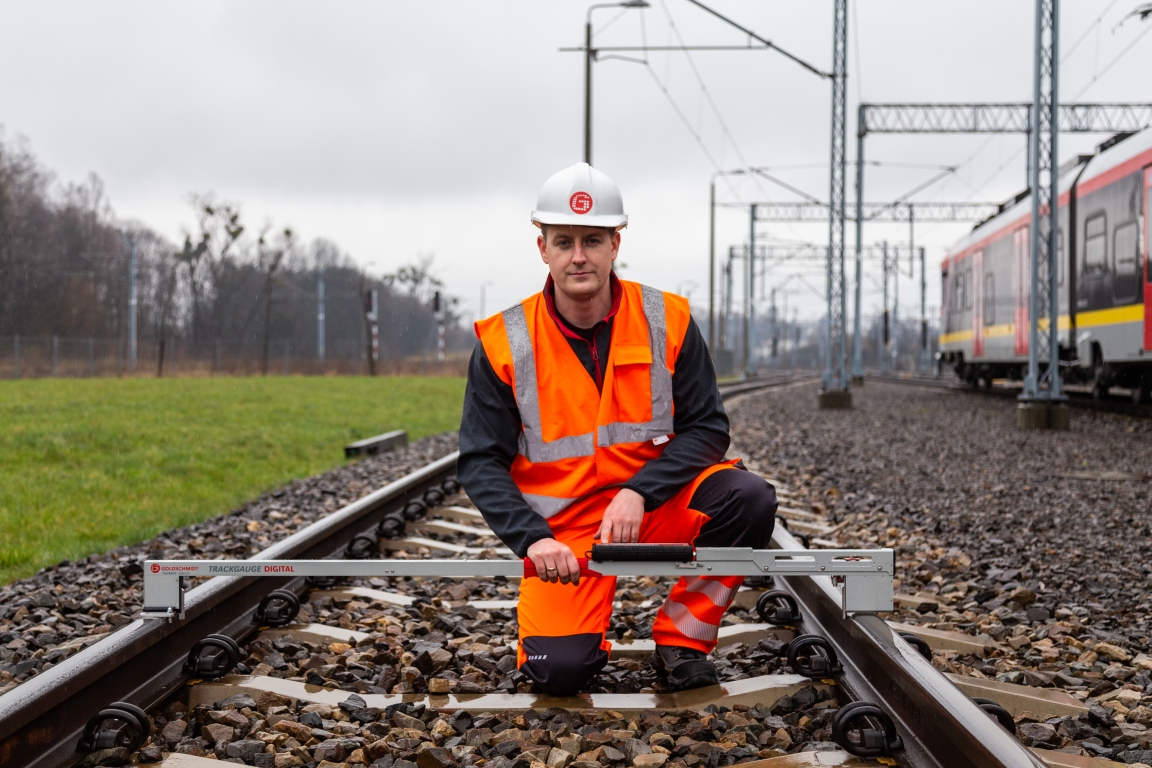

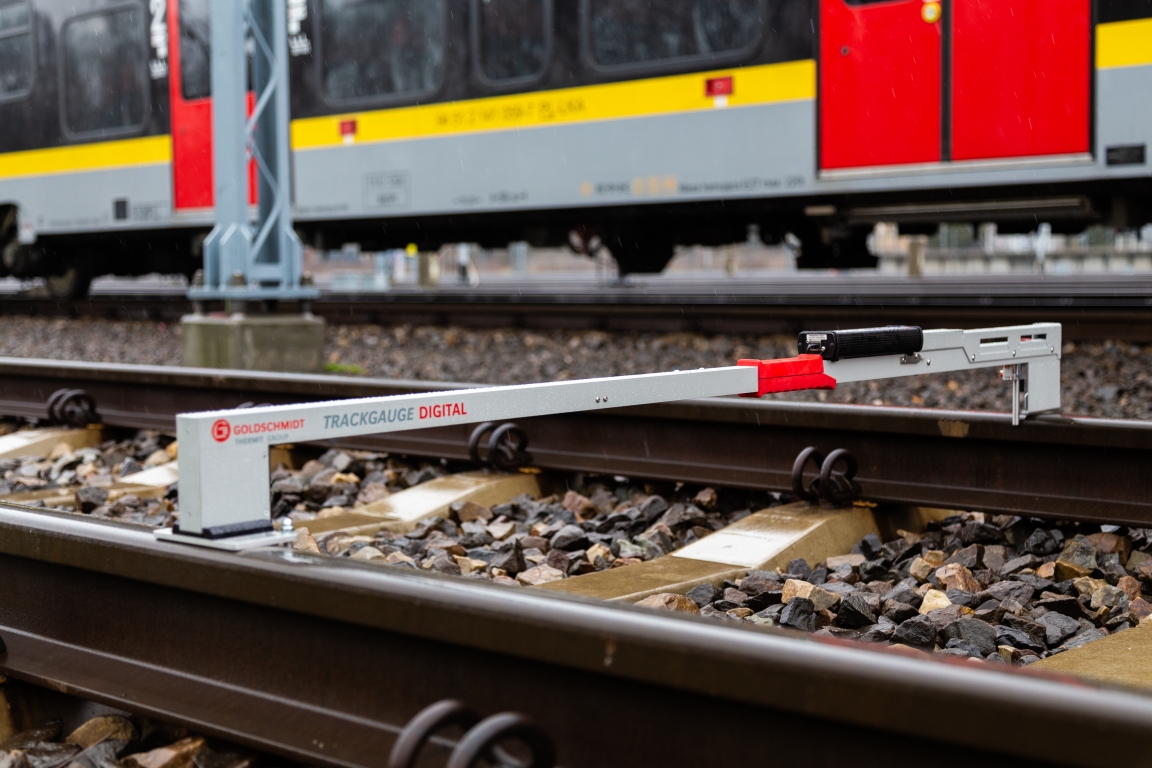

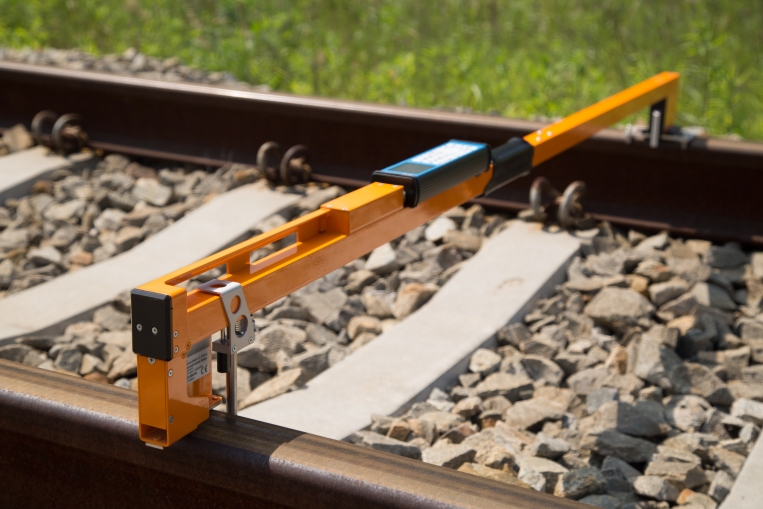

Toromierz ręczny DTG jest przeznaczony do pomiarów geometrii torów i rozjazdów. Punkty charakterystyczne rozjazdu mogą być definiowane przez użytkownika. Wyniki pomiarów można odczytać bezpośrednio na wyświetlaczu urządzenia i zapisać w pamięci. Oprogramowanie Dari® dostarczane z toromierzem pozwala na dokładna analizę wyników pomiarów oraz wygenerowanie raportów pomiarowych.

Toromierz DTG jest lekkim, niezawodnym i łatwym w eksploatacji urządzeniem gwarantującym wyjątkowo wysoką dokładność pomiarów. Toromierz ma układ kompensacji wpływu temperatury. Prosta i odporna na warunki torowe konstrukcja toromierza zapewnia jego długą żywotność i niezawodność.

Toromierz dostarczany jest z pełną listą zestawów punktów charakterystycznych wymaganych przez instrukcję Id-4.

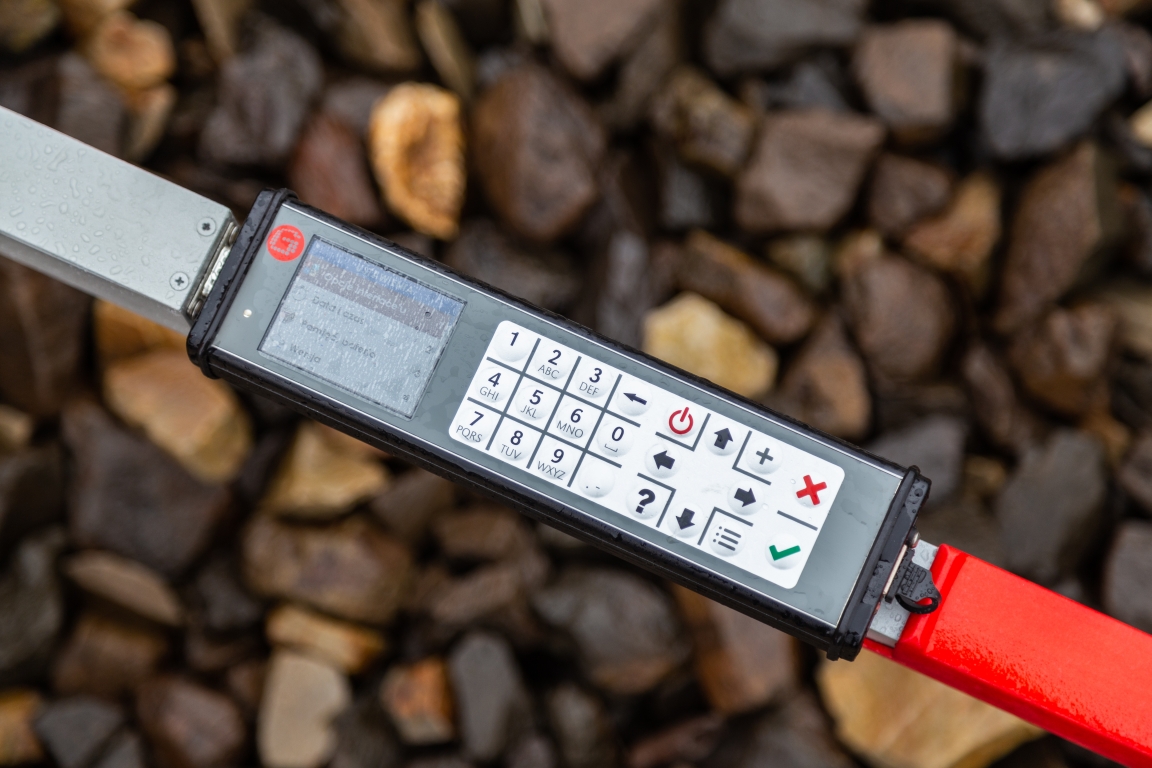

W czasie pomiarów pulpit jest zamontowany na toromierzu, pozwalając na wykonywanie pomiarów oraz wprowadzanie dodatkowych informacji diagnostycznych, w tym wyników kontroli wizualnej. Korzystając z klawiatury pulpitu można określać tolerancje mierzonych parametrów. Wartość zmierzonego parametru przekraczająca tolerancję jest wyświetlana w kolorze czerwonym.

Ponadto, w trybie rozjazdowym oprogramowanie toromierza podpowiada kolejność wykonywanych pomiarów w punktach charakterystycznych, zgodnie z przygotowanym wcześniej zestawem punktów pomiarowych.


Toromierz dostarczany jest z oprogramowaniem Dari® na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych. Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.

Ponadto moduł rozjazdowy oprogramowanie Dari® pozwala na modyfikację i tworzenie nowych zestawów punktów charakterystycznych, w tym informacji o: mierzonych parametrach, wartościach nominalnych i dopuszczalnych tolerancjach, dla dowolnych typów rozjazdów.




Zrzut ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem


Zakres dostawy:

  • Toromierz DTG z pulpitem sterującym
  • Ładowarka do pulpitu
  • Opcjonalnie: pokrowiec, skrzynia transportowa
  • Oprogramowanie Dari®, 1 licencja

Korzyści:

  • Łatwa obsługa urządzenia podczas pomiarów
  • Podświetlany wyświetlacz czytelny również przy bezpośrednim oświetleniu słonecznym
  • Wyniki pomiaru niezależne od warunków środowiskowych
  • programowanie Dari® umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów
  • Standardowa szerokość toru to 1435 mm, toromierz dostępny jest również dla innych szerokości toru

Dane Techniczne

Szerokość toru Dokładność: ±0,3 mm
Zakres pomiarowy: -20 ... +50 mm
Przechyłka Dokładność: ±0,5 mm 
Zakres pomiarowy: ±200 mm
Rowek prawy i lewy Dokładność: ±0,4 mm
Zakres pomiarowy: 26 ... 200 mm
Parametry wyliczane
Wichrowatość Dokładność: ±1 mm
Gradient Dokładność: ±0,6 mm
Krok pomiarowy 0,5 m; 1,0 m; 5,0 m; 10,0 m
Rodzaje szyn Kolejowa i rowkowa
Wymiary (D x S x W) dla toru 1435 mm 1600 x 120 x 145 mm
Masa (wersja standard dla toru 1435 mm) 2,5 kg
Pojemność pamięci 8 000 plików pomiarowych
Warunki pracy Temperatura: -20 ... +45 °C
Wilgotność: 15 ... 85 %, bez kondensacji
