TRACKSCAN INERTIAL

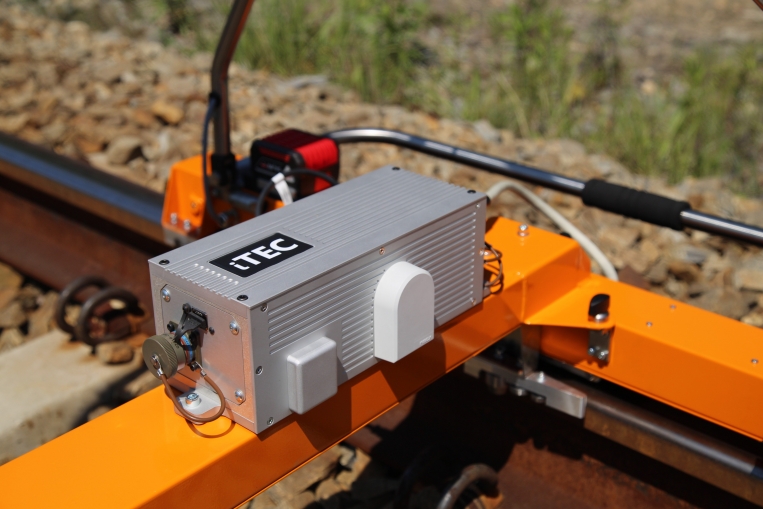

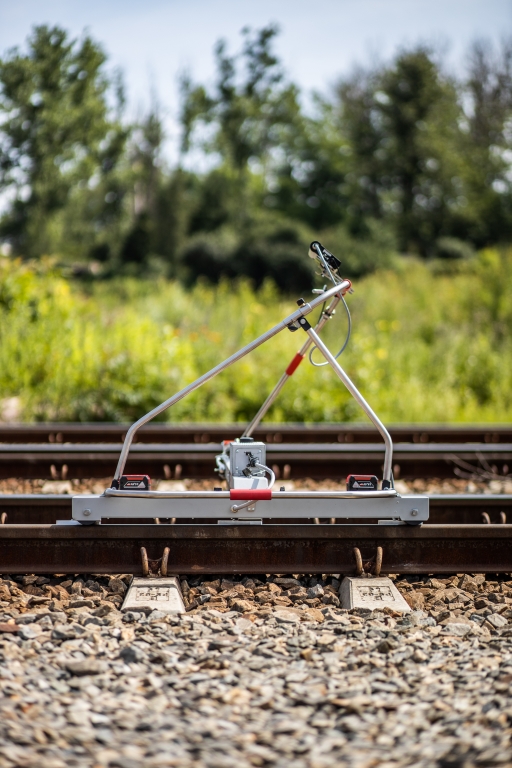

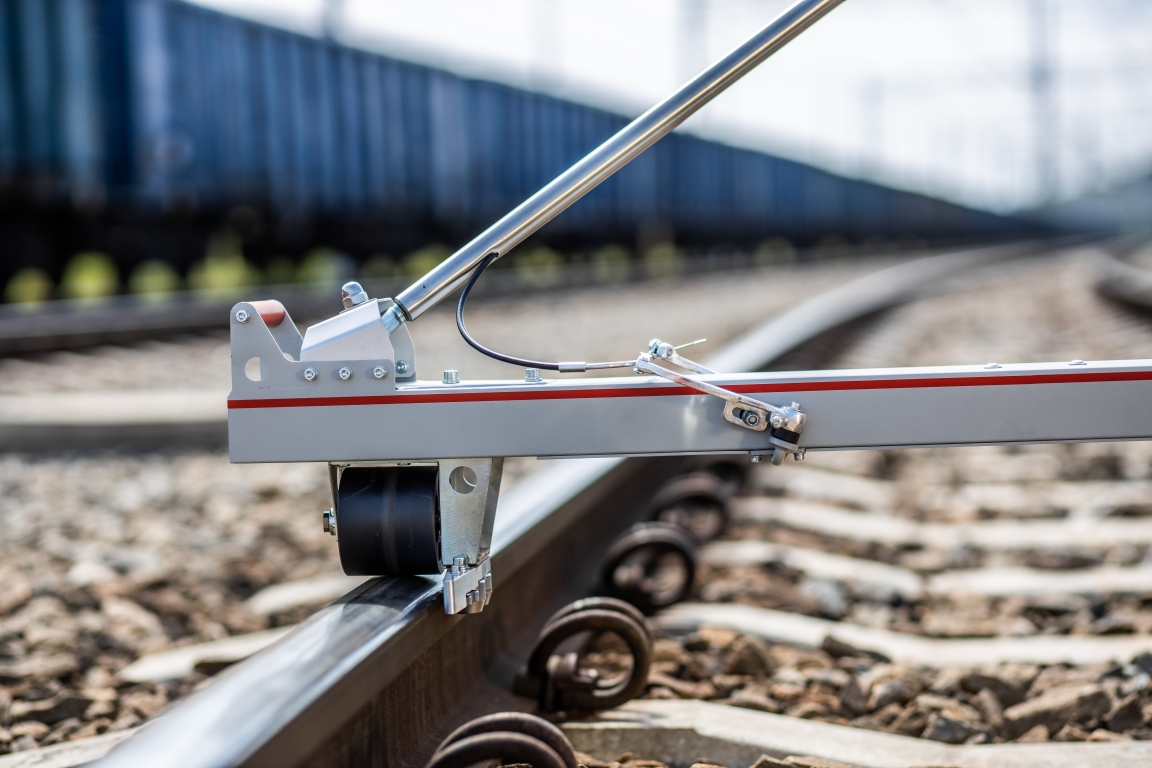

Toromierz jest przeznaczony do pomiaru geometrii toru i rejestracji wyników kontroli wizualnej stanu torów. Nierówności w dwóch płaszczyznach (strzałki i dołki) dla obu toków szynowych mierzone są przy pomocy innowacyjnego systemu inercyjnego, do którego budowy wykorzystano nowoczesne półprzewodnikowe żyroskopy i przyspieszeniomierze. Nowa metoda pomiaru nierówności poziomych i pionowych pozwala na uzyskanie dużej powtarzalności wyników. Obliczane wartości odpowiadają pomiarom wykonywanym strzałkomierzem drutowym, jak również pomiarom wykonywanym przez nowoczesne drezyny pomiarowe.

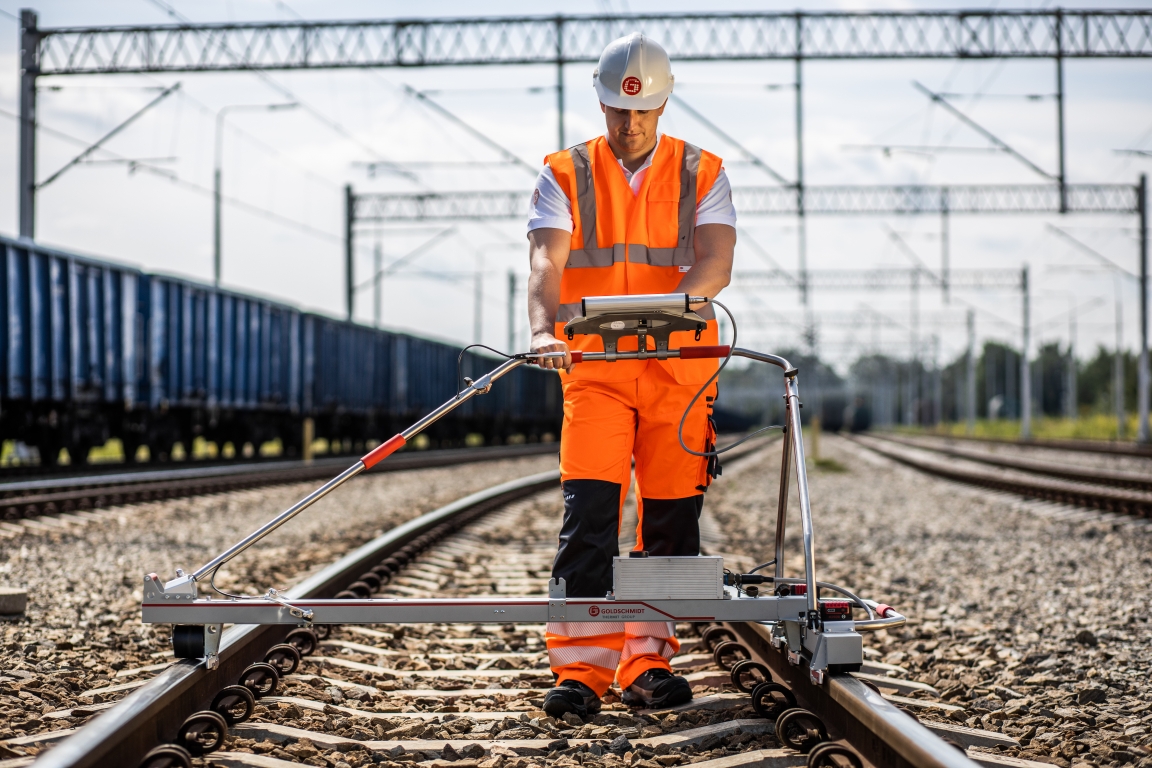

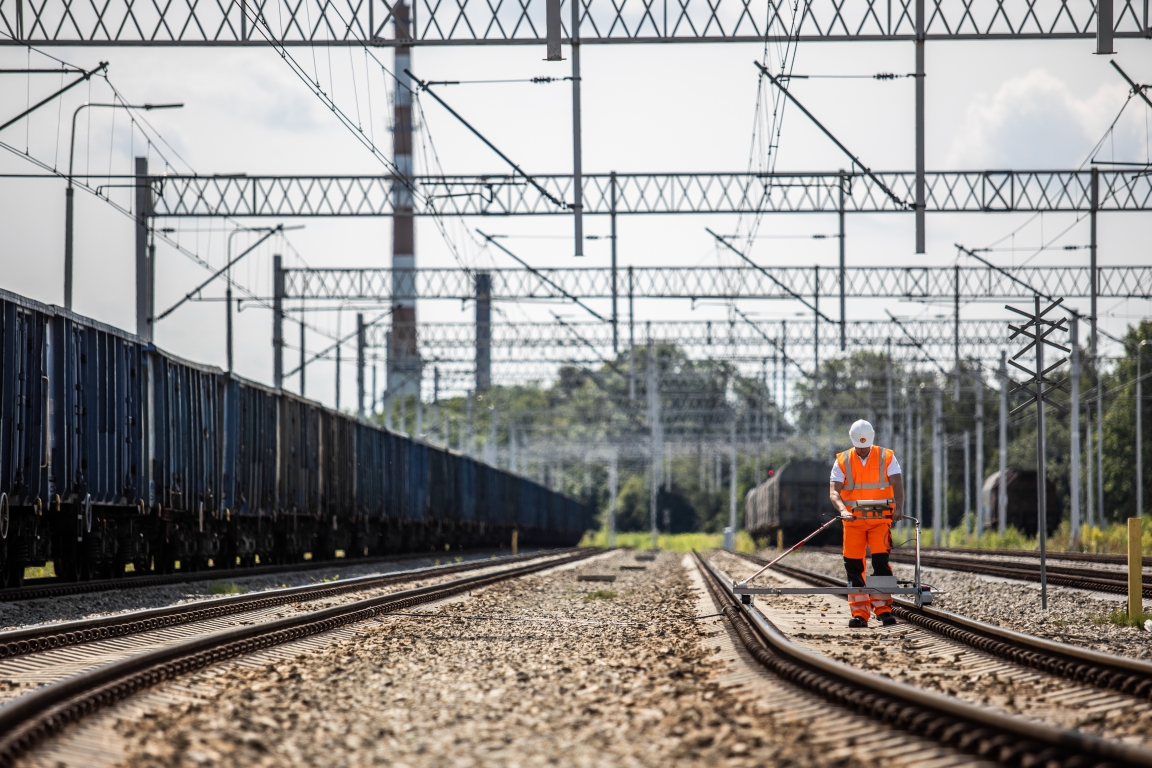

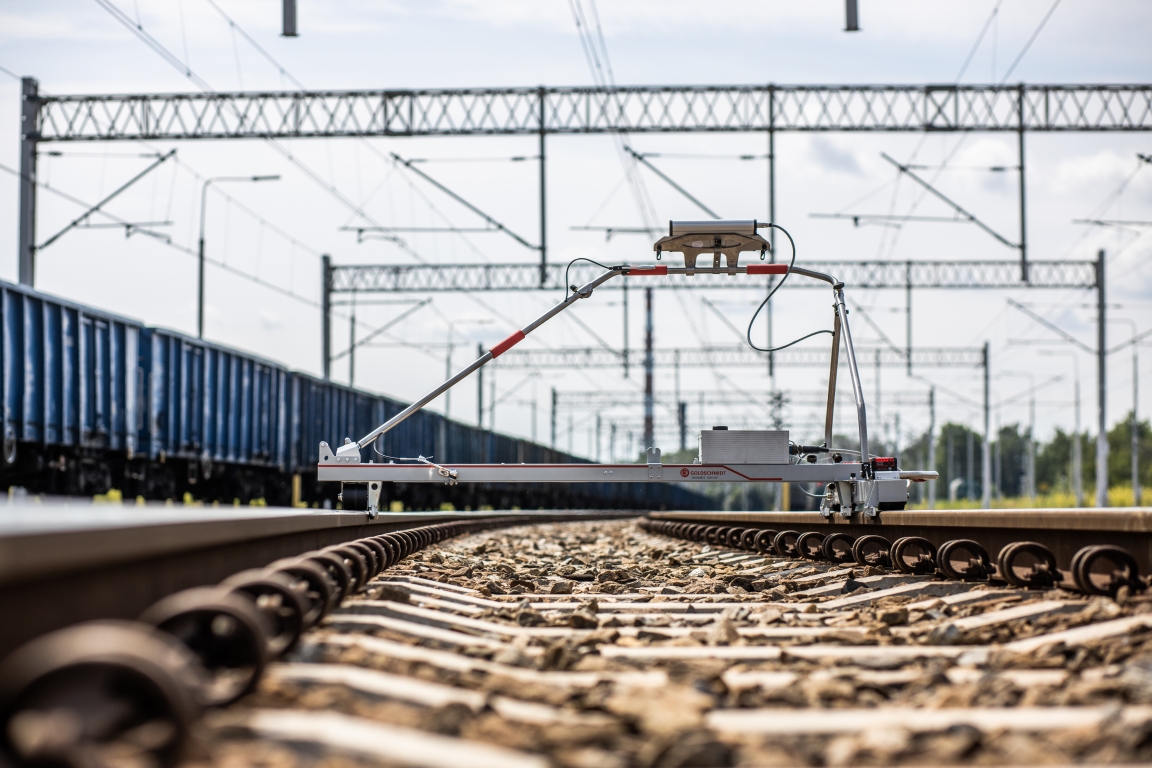

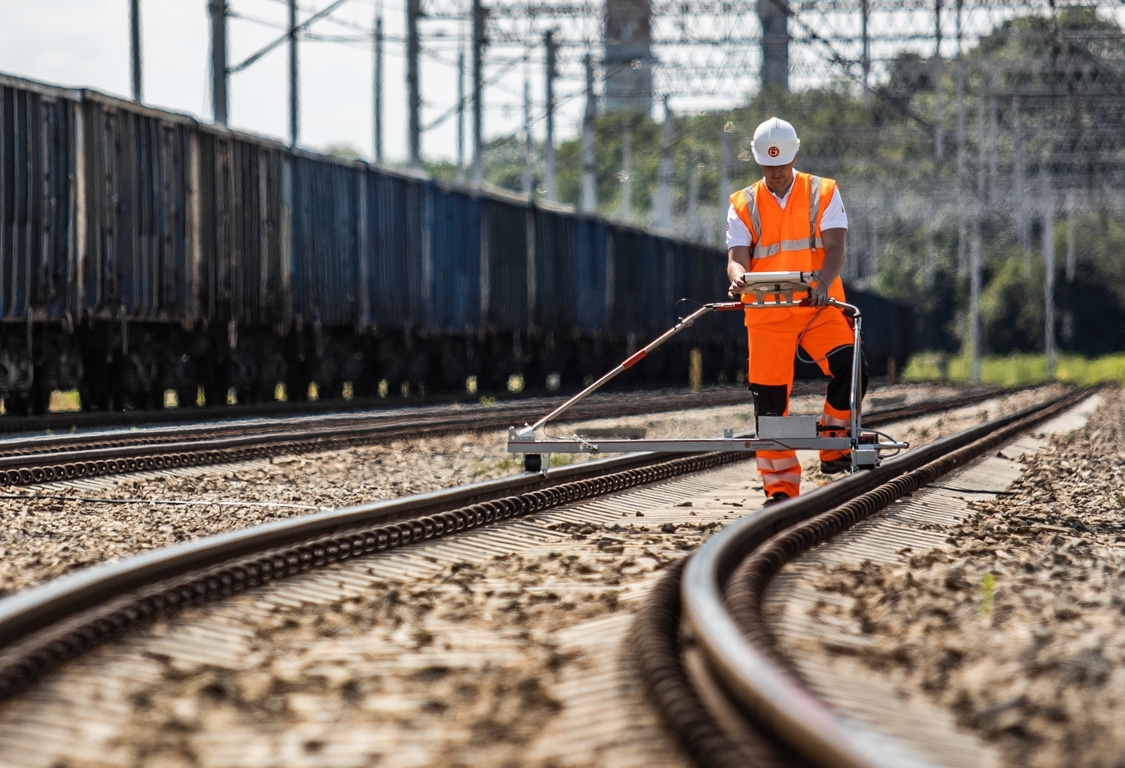

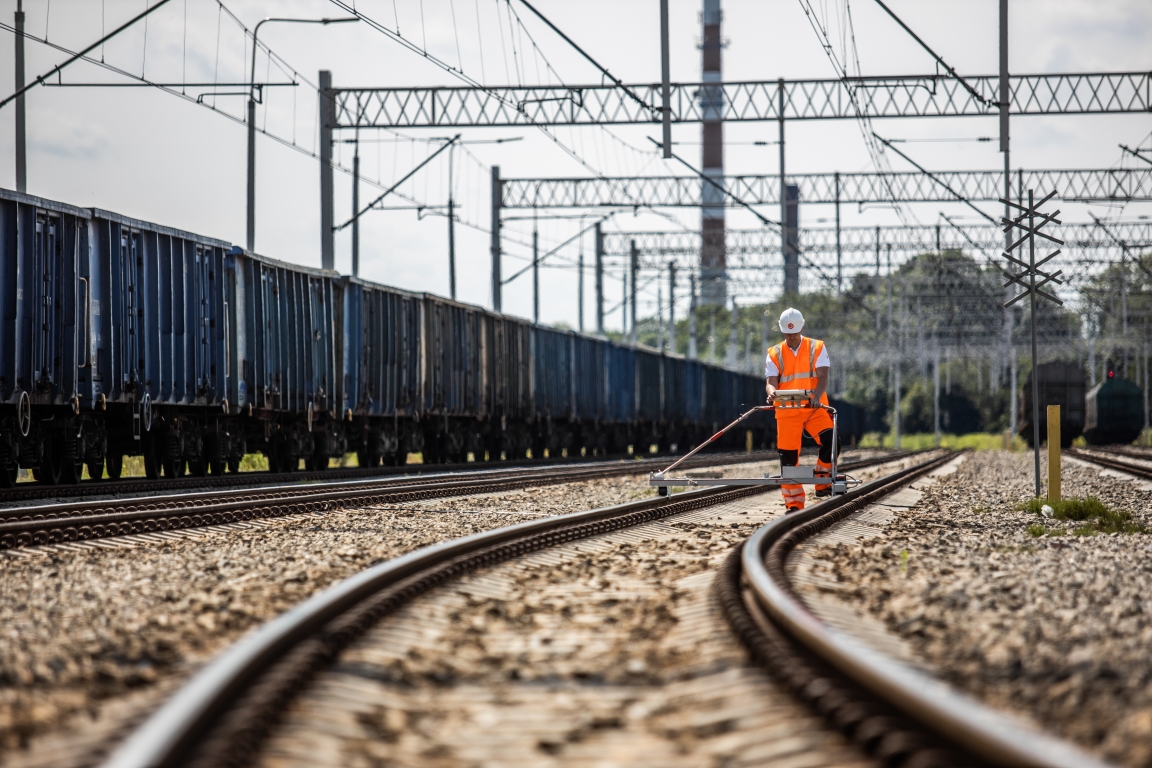

Modułowa konstrukcja toromierza umożliwia łatwy transport toromierza przez jedna osobę i montaż w torze w czasie mniejszym niż 5 min. Wygodny w użyciu, produkowany dla różnych szerokości toru, znaczenie podnosi wydajność pracy.
Wyniki pomiaru geometrii toru: szerokości, przechyłki, nierówności poziomych i pionowych, drogi oraz pozycji GPS zapisywane są w czasie rzeczywistym w pamięci urządzenia. Toromierz ma szereg zalet użytkowych. Jego niska masa (około 26 kg) pozwala na szybkie usunięcie go z toru dla przepuszczenia pociągu, a następnie bezzwłoczne wznowienie pomiaru bez potrzeby kalibracji, czy zerowania przyrządu.
Toromierz spełnia wymagania normy EN 13848-4, a generowane wyniki są zgodne z wymaganiami PKP PLK.

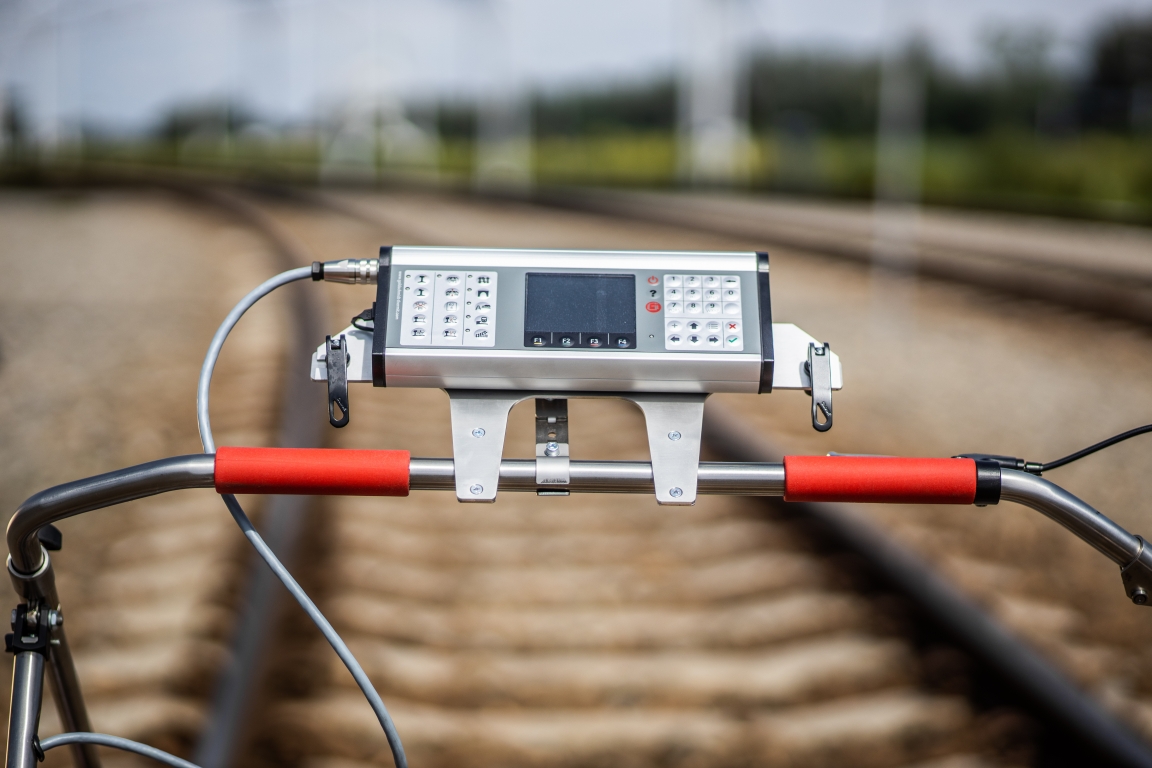

Pulpit urządzenia można odpiąć, co ułatwia przeglądanie wyników po zakończeniu pomiarów. Przenoszenie danych pomiarowych na PC odbywa się przy pomocy USB Pendrive.
Toromierz jest dostarczany z oprogramowaniem GeoTEC System na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych, jak i wyliczanie szeregu typowych wskaźników jakości toru. Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.

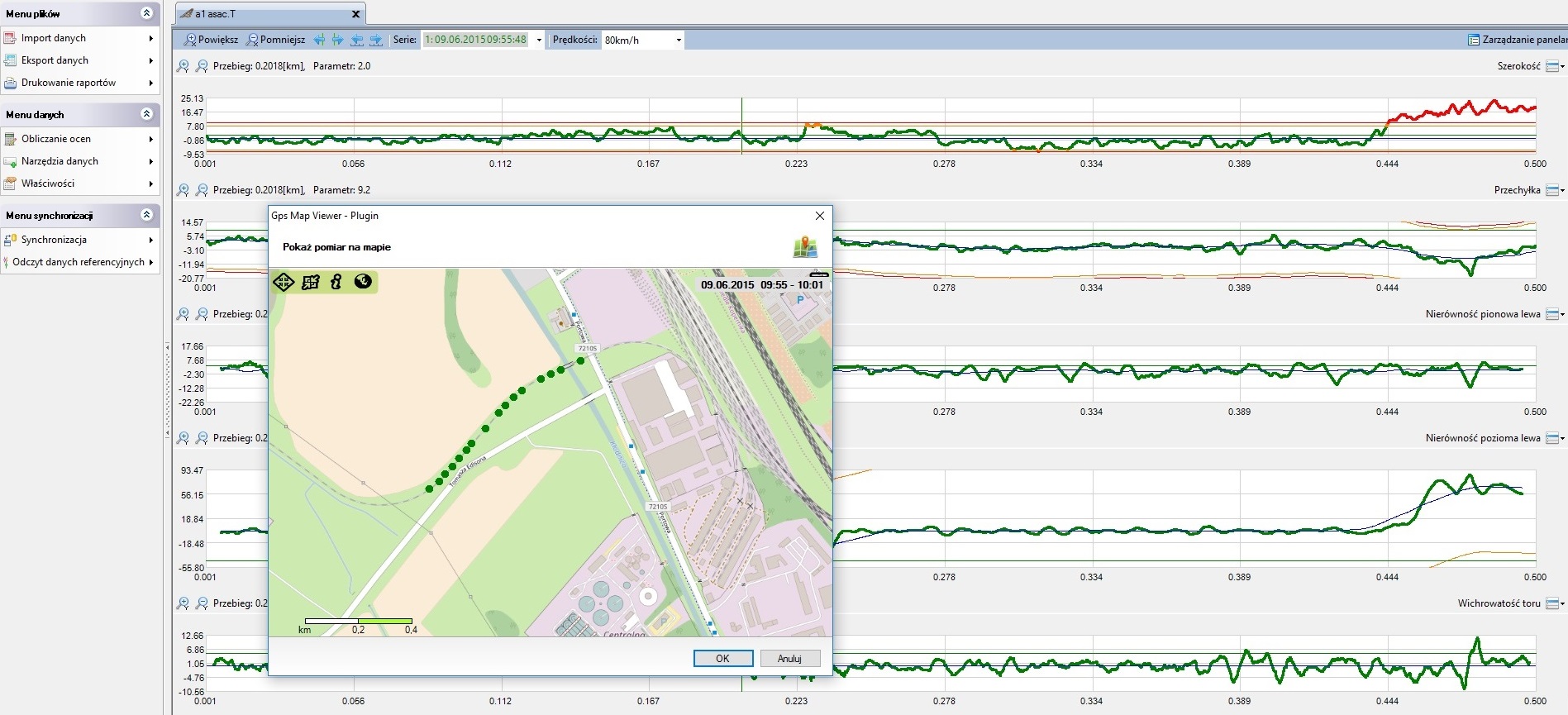

Zrzuty ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem
Dane Techniczne
| Mierzone parametry | Szerokość toru, przechyłka, nierówności pionowe , nierówności poziome |
| Krok pomiaru | 0,25m |
| Zakresy | Szerokość toru: od – 15 do +50 mm szerokości nominalnej |
| Przechyłka: ±200mm | |
| Dokładność | Szerokość toru: od ±0,5mm |
| Przechyłka: ±1,5mm | |
| Nierówności pionowe: ±1mm / 10m | |
| Nierówności poziome: ±1mm / 10m | |
| Technologia pomiaru nierówności | Pomiar inercyjny |
| Dopuszczalne warunki pracy | Temperatura -20 ÷45 °C |
| Wilgotność 15 ÷ 85%, bez kondensacji | |
| Pojemność pamięci | 430km (prędkość pomiaru 1.5m/s) |
| Masa urządzenia | 26 kg |
| Funkcjonalność | Toromierz rejestruje trasę pomiaru korzystając z wbudowanego odbiornika GPS |
| Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym jak i w kanale, wizualna sygnalizacja przekroczeń | |

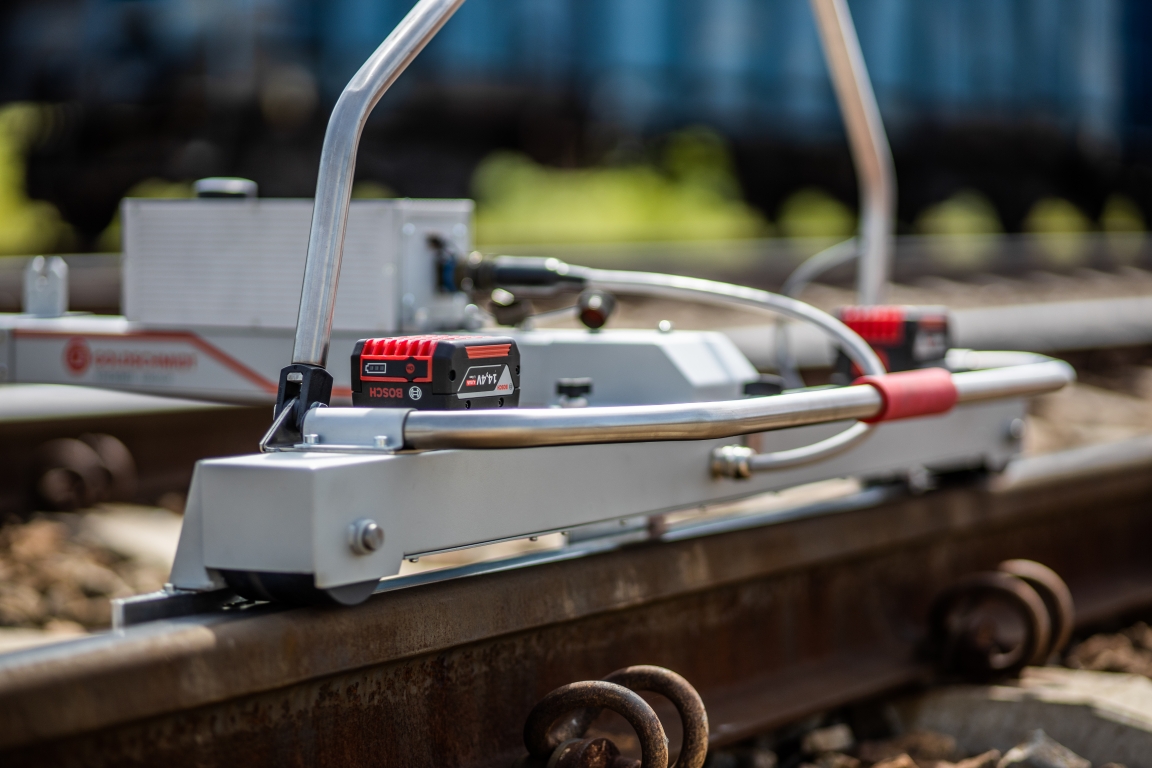

| Wytrzymała bateria wystarcza na 10 godzin ciągłej pracy opcjonalnie toromierz może być wyposażony w wymienne baterie zewnętrzne) | |
| Przenoszenie danych pomiarowych na PC za pośrednictwem USB Pendrive | |
| Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów | |
| Nieprzerwana praca | Baterie wymienne, pozwalające na pracę bez ograniczeń czasowych (około 3 godzin na 1 zestawie baterii) |
| Dostępność | Toromierz jest dostępny dla dowolnej wartości prześwitu toru, np.: 914, 1000, 1067, 1435, 1520, 1524, 1600, 1668, 1676 mm |
| Wyliczane parametry | Gradient szerokości |
| Wichrowatość toru | |
| Nierówności poziome i pionowe na cięciwie do 25m | |
| Alignment w zakresie D1 | |
| Longitudinal Level w zakresie D1 | |
| Formaty danych | PDF, MS Word, MS Excel |
