Powrót do listyTRACKSCAN SWITCH

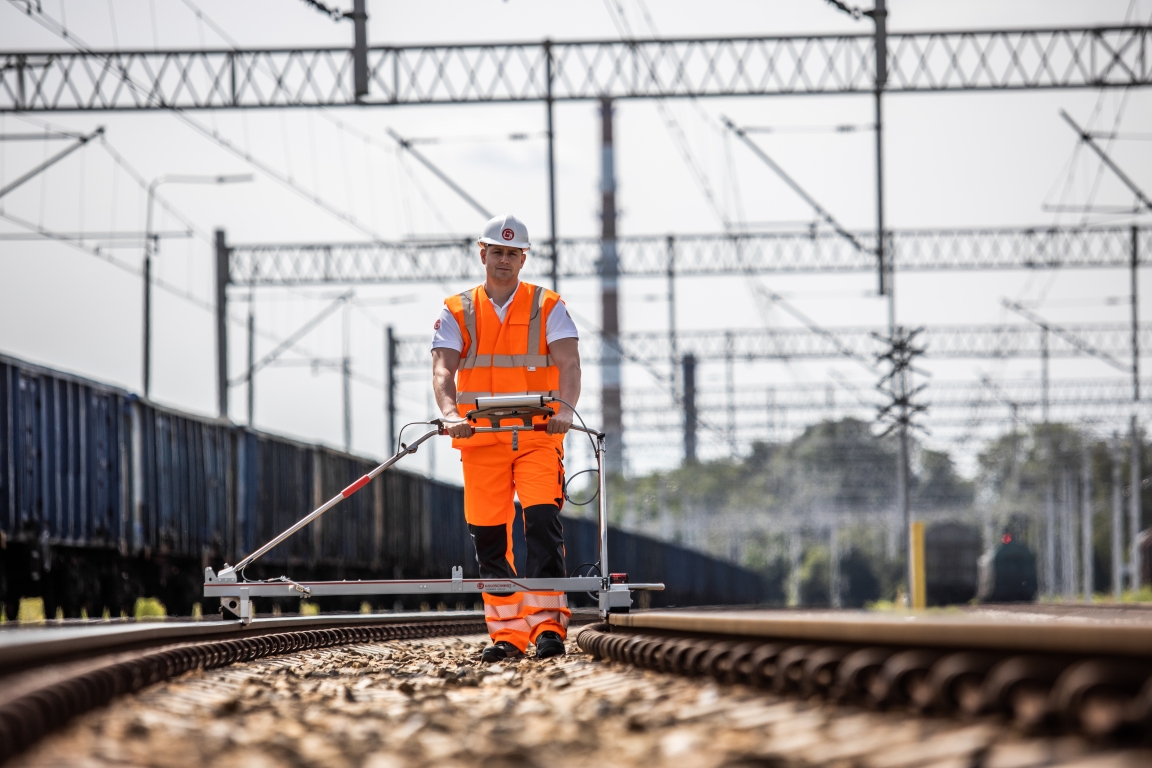

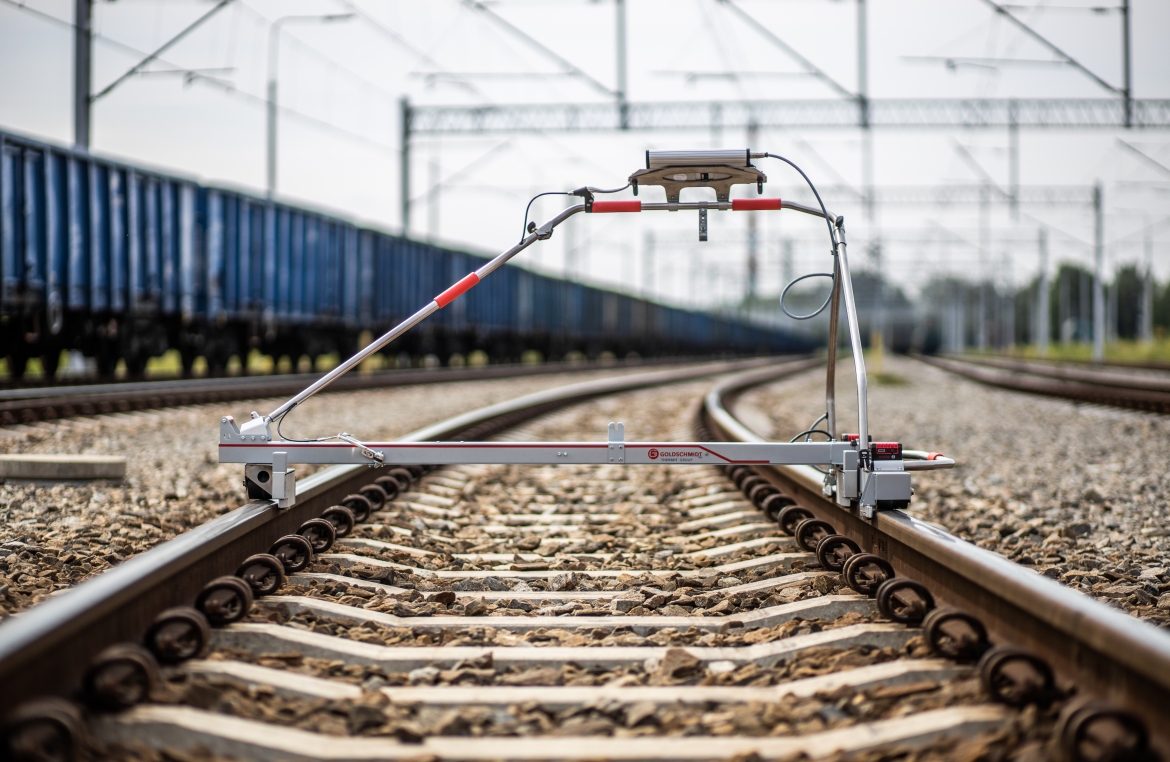

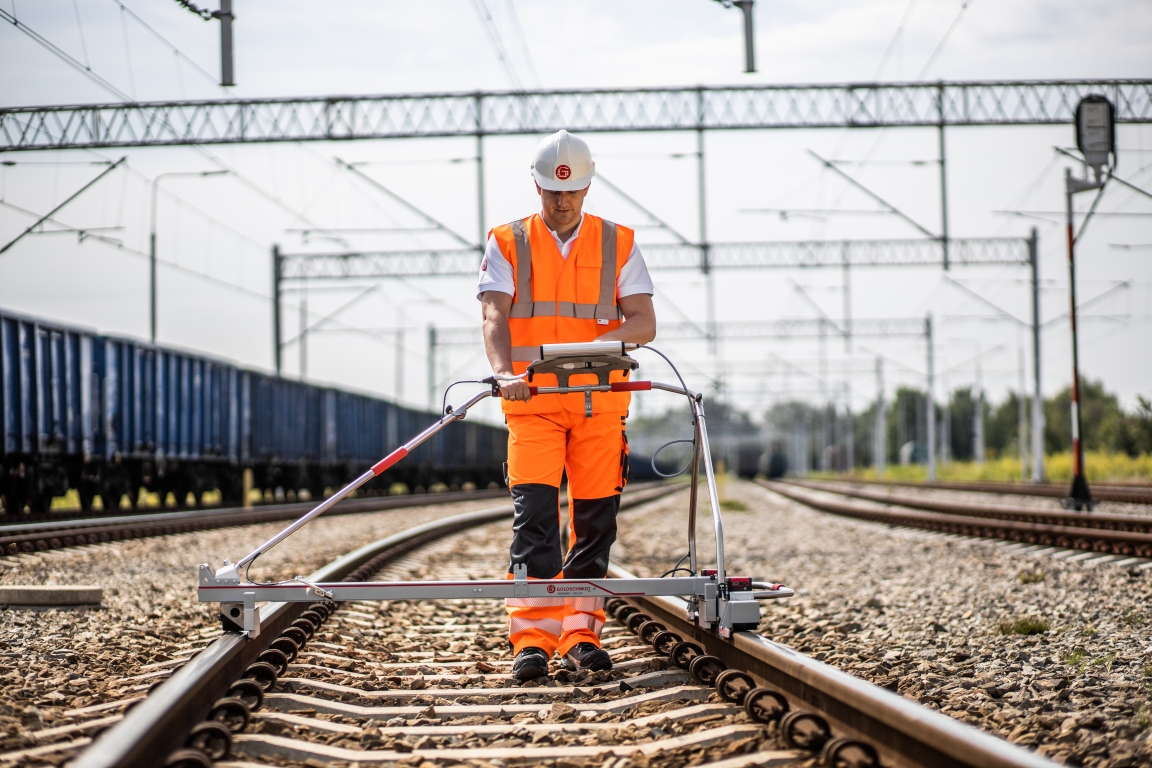

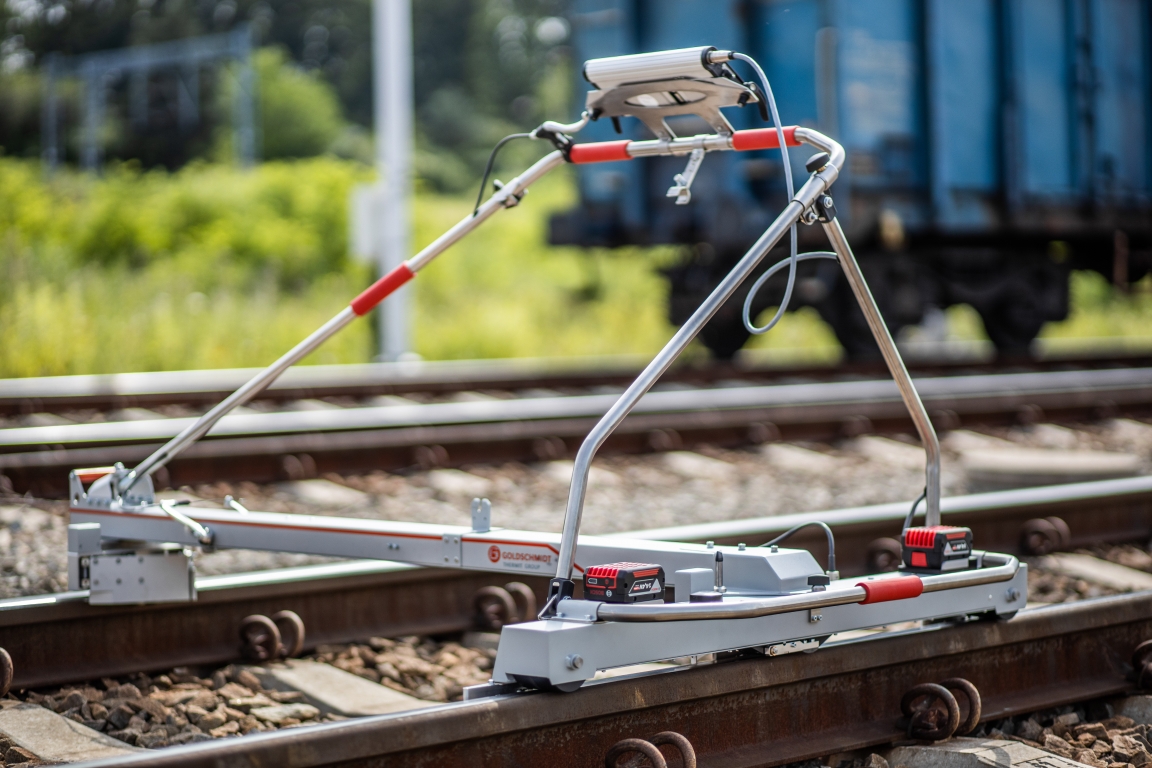

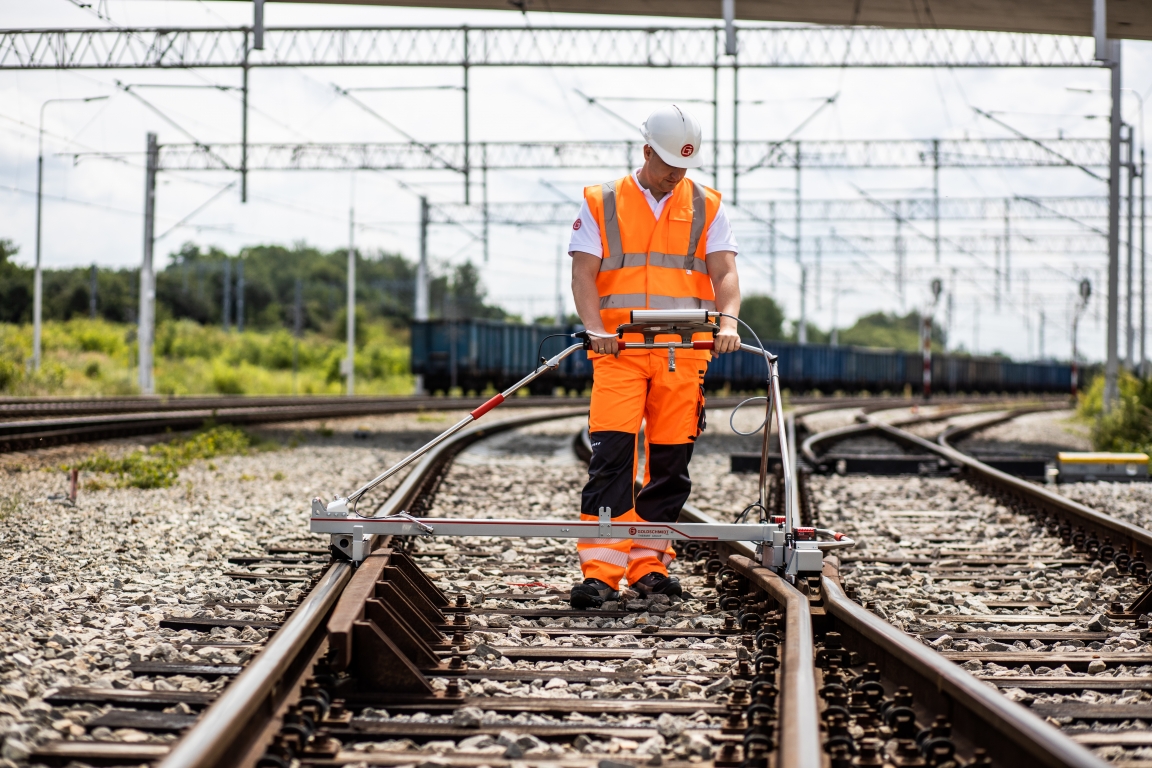

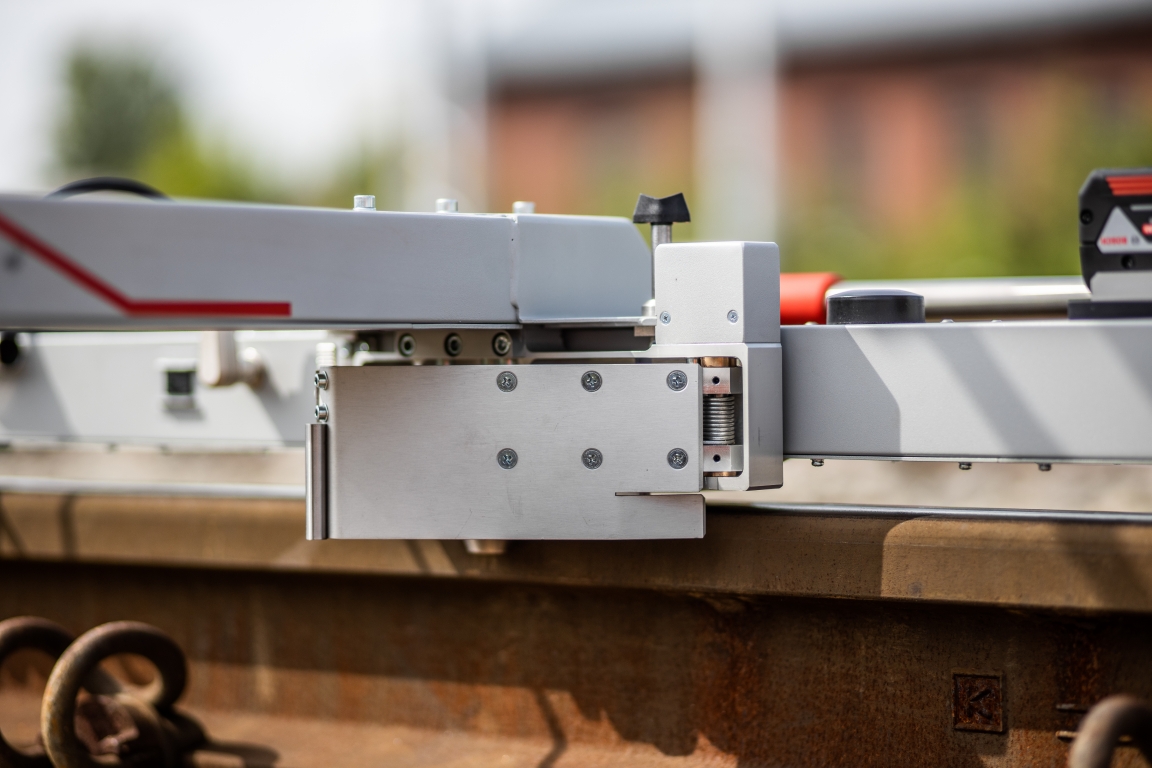

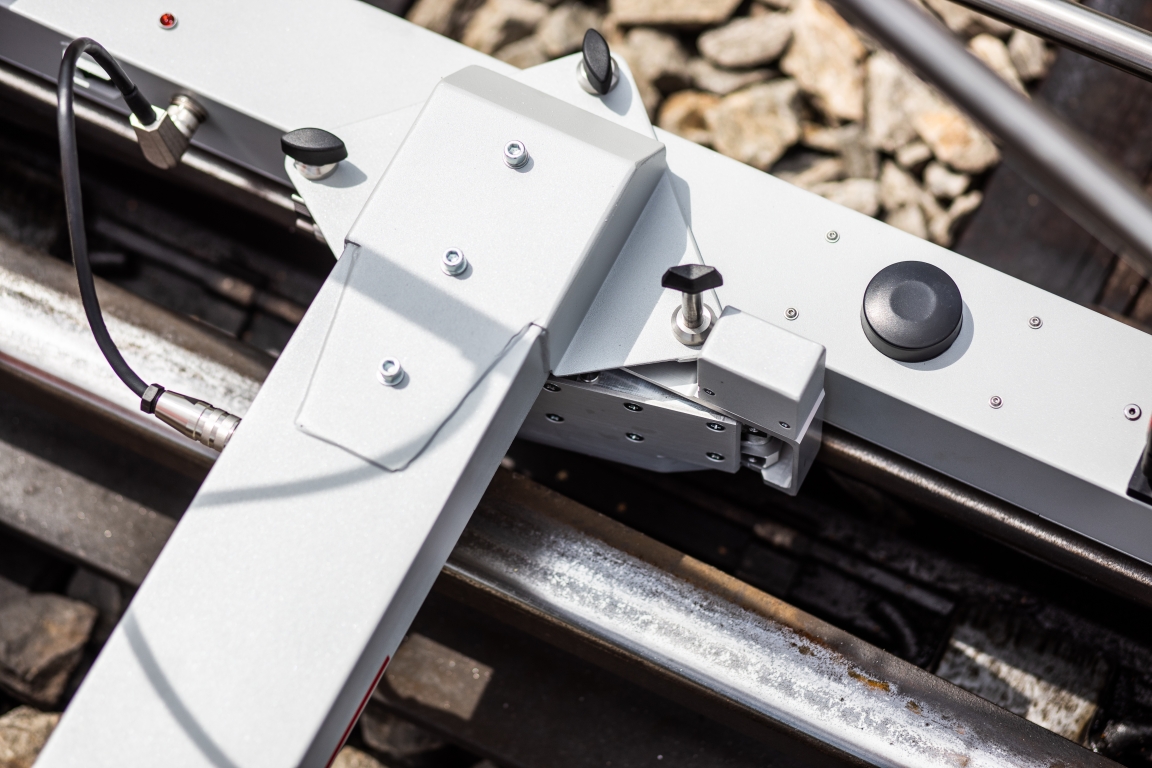

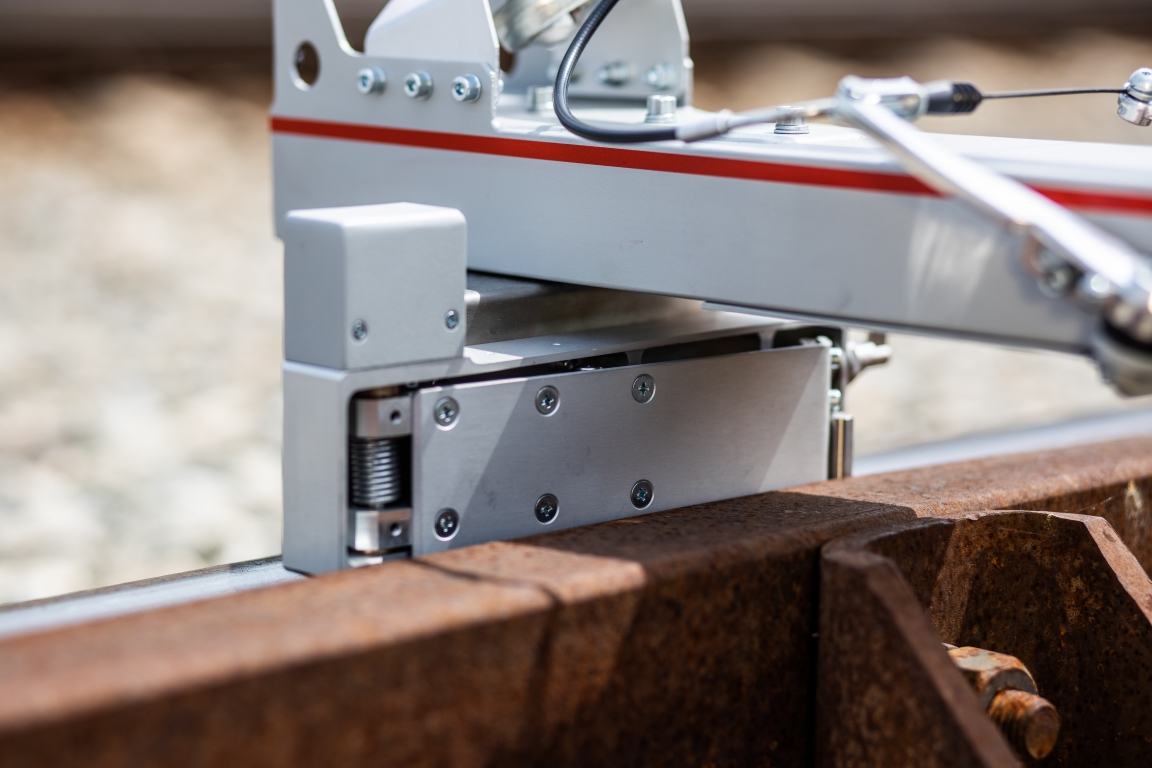

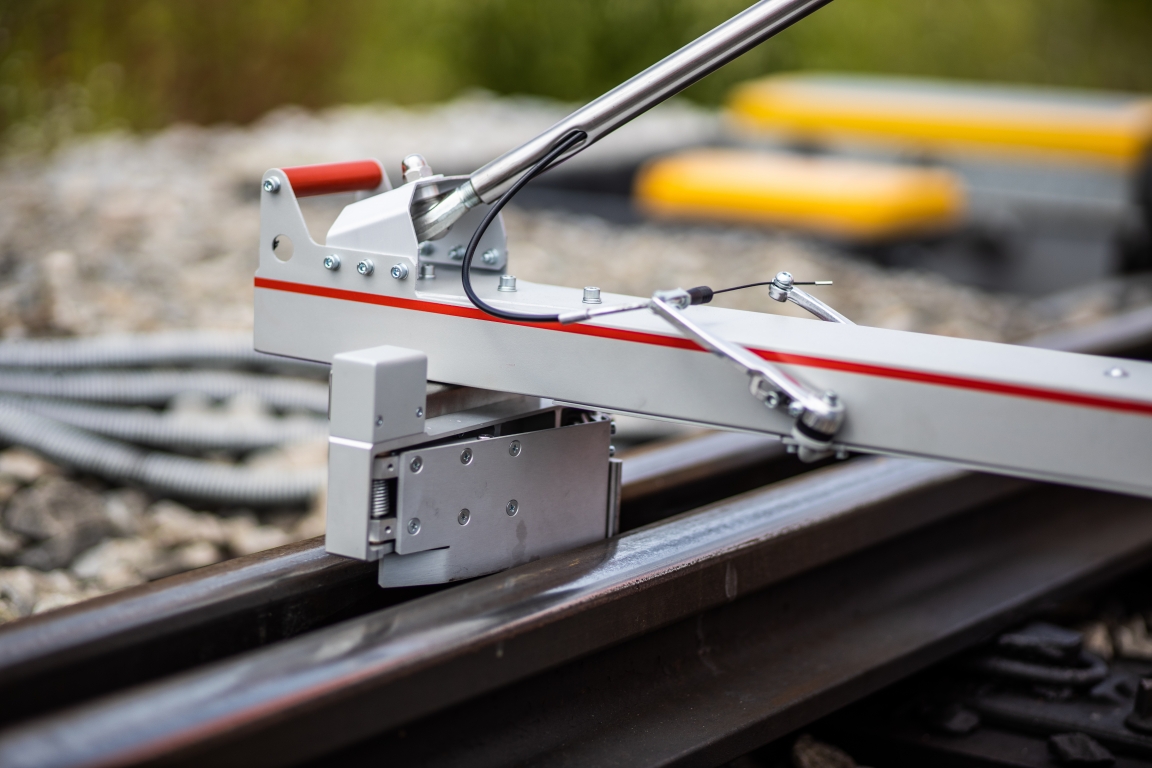

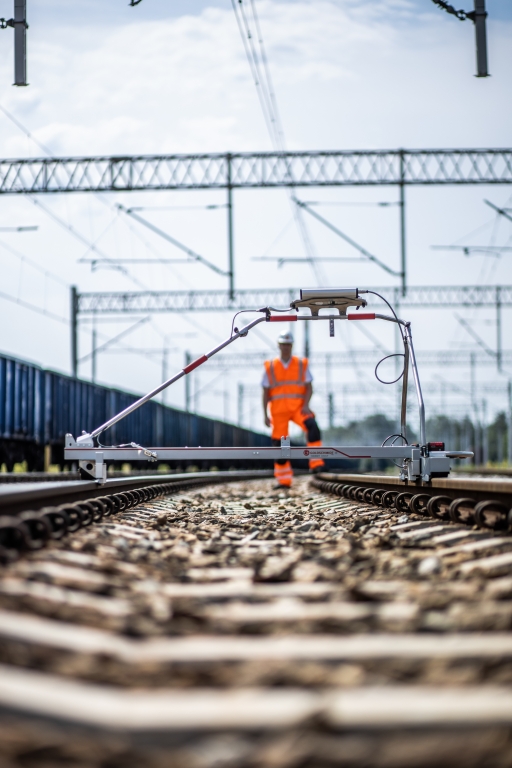

Toromierz jest przeznaczony do pomiaru geometrii toru i rozjazdów oraz rejestracji wyników kontroli wizualnej stanu torów. Modułowa konstrukcja toromierza umożliwia łatwy transport toromierza przez jedna osobę i montaż w torze w czasie mniejszym niż 5 min. Wygodny w użyciu, produkowany dla różnych szerokości toru, znaczenie podnosi wydajność pracy.

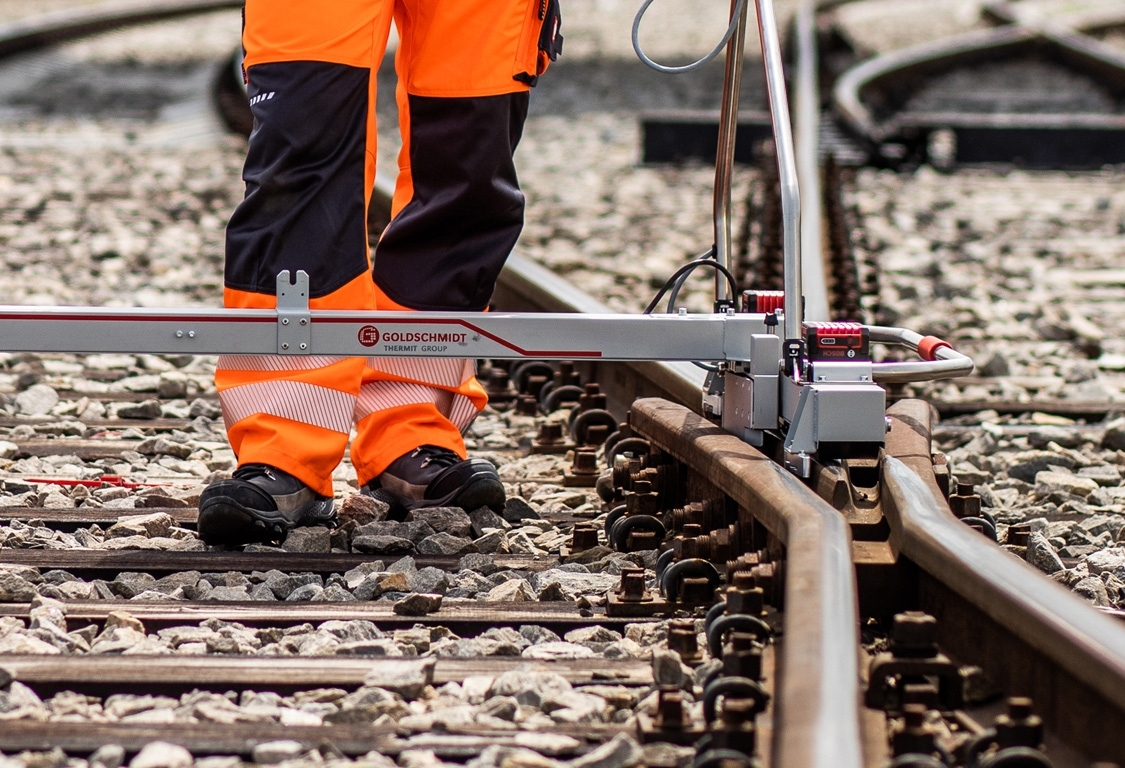

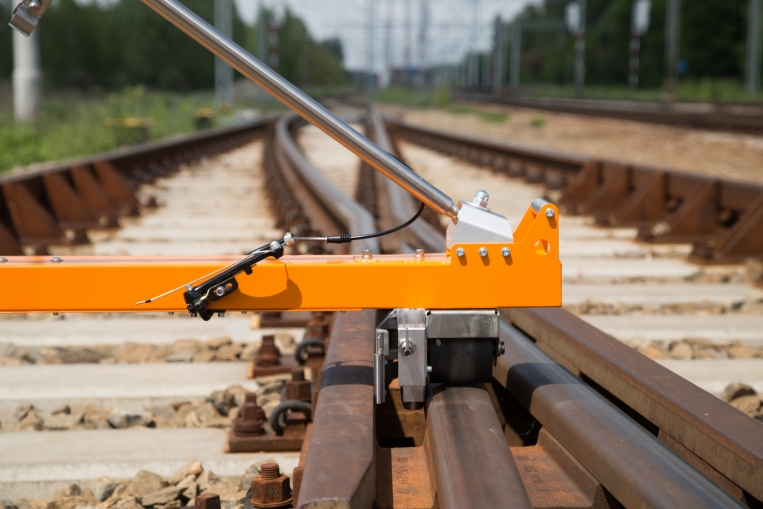

Wyniki pomiaru: szerokości, przechyłki, nierówności poziomych i pionowych, drogi oraz pozycji GPS zapisywane są w czasie rzeczywistym w pamięci urządzenia. W czasie pomiaru rozjazdów operator włącza tryb rozjazdowy umożliwiający rejestrowanie dodatkowo wyników pomiarów szerokości żłobków i szerokości prowadzania, a wszystkie mierzone parametry rejestrowane są z krokiem 30 mm. Ponadto, w każdym punkcie charakterystycznym operator może zatrzymać toromierz i zarejestrować w pamięci wartości wszystkich wymaganych parametrów, zgodnie z przygotowanym wcześniej zestawem punktów charakterystycznych. Toromierz ma szereg zalet użytkowych. Jego niska masa (około 26 kg) pozwala na szybkie usunięcie go z toru dla przepuszczenia pociągu, a następnie bezzwłoczne wznowienie pomiaru bez potrzeby kalibracji, czy zerowania przyrządu.
Toromierz spełnia wymagania normy EN 13848-4, a generowane wyniki są zgodne z wymaganiami PKP PLK.
Toromierz dostarczany jest z pełną listą zestawów punktów charakterystycznych wymaganych przez instrukcję Id-4.

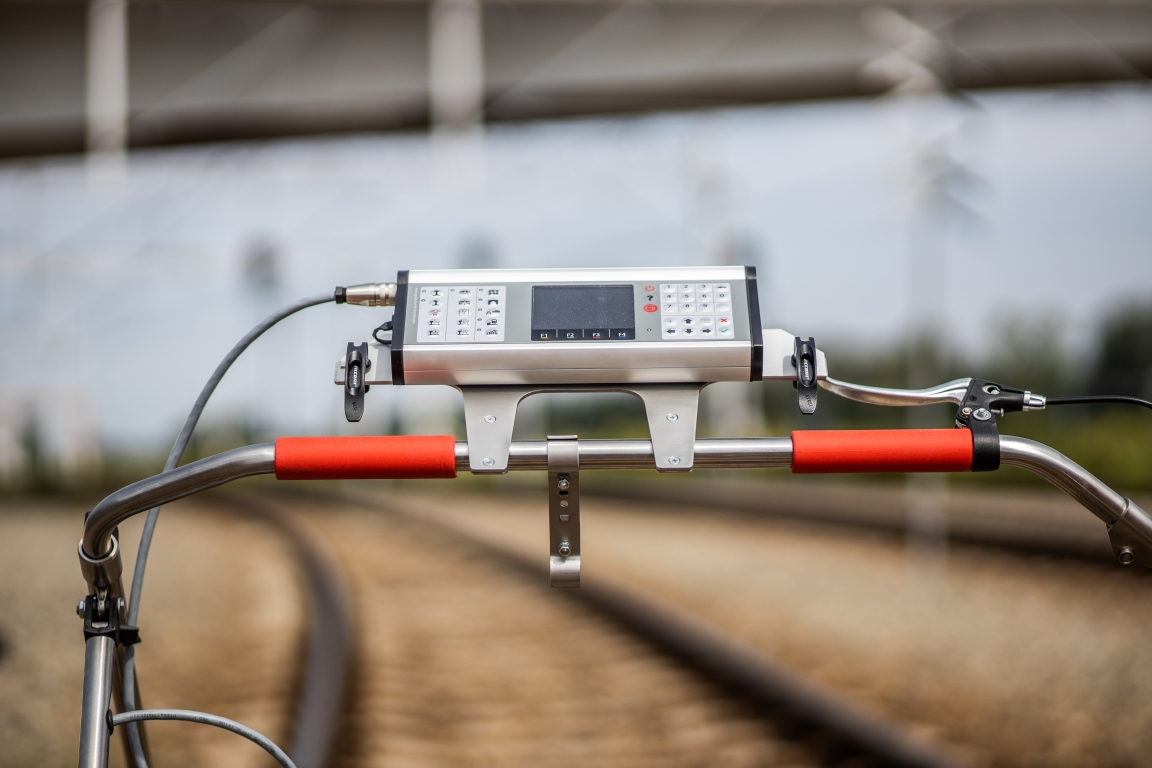

Toromierz jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nocy. Dedykowane klawisze typowych usterek pozwalają na łatwe rejestrowanie stwierdzonych uszkodzeń, np.: pękniętych spoin lub szyn, konieczność wymiany podkładu, czy brak śrub, z możliwością wprowadzania notatek do każdego zarejestrowanego zdarzenia.
Wyniki pomiaru: szerokości, przechyłki, nierówności poziomych i pionowych, drogi oraz pozycji GPS zapisywane są w czasie rzeczywistym w pamięci urządzenia. W czasie pomiaru rozjazdów operator włącza tryb rozjazdowy umożliwiający rejestrowanie dodatkowo wyników pomiarów szerokości żłobków i szerokości prowadzania, a wszystkie mierzone parametry rejestrowane są z krokiem 30 mm. Ponadto, w każdym punkcie charakterystycznym operator może zatrzymać toromierz i zarejestrować w pamięci wartości wszystkich wymaganych parametrów, zgodnie z przygotowanym wcześniej zestawem punktów charakterystycznych. Toromierz ma szereg zalet użytkowych. Jego niska masa (około 26 kg) pozwala na szybkie usunięcie go z toru dla przepuszczenia pociągu, a następnie bezzwłoczne wznowienie pomiaru bez potrzeby kalibracji, czy zerowania przyrządu.
Toromierz spełnia wymagania normy EN 13848-4, a generowane wyniki są zgodne z wymaganiami PKP PLK.
Toromierz dostarczany jest z pełną listą zestawów punktów charakterystycznych wymaganych przez instrukcję Id-4.
Toromierz jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nocy. Dedykowane klawisze typowych usterek pozwalają na łatwe rejestrowanie stwierdzonych uszkodzeń, np.: pękniętych spoin lub szyn, konieczność wymiany podkładu, czy brak śrub, z możliwością wprowadzania notatek do każdego zarejestrowanego zdarzenia.
Toromierz jest dostarczany z oprogramowaniem GeoTEC System na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych, jak i wyliczanie szeregu typowych wskaźników jakości toru. Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.
Ponadto moduł rozjazdowy oprogramowanie GeoTEC System pozwala na modyfikację i tworzenie nowych zestawów punktów charakterystycznych, w tym informacji o: mierzonych parametrach, wartościach nominalnych i dopuszczalnych tolerancjach, dla dowolnych typów rozjazdów.
Ponadto moduł rozjazdowy oprogramowanie GeoTEC System pozwala na modyfikację i tworzenie nowych zestawów punktów charakterystycznych, w tym informacji o: mierzonych parametrach, wartościach nominalnych i dopuszczalnych tolerancjach, dla dowolnych typów rozjazdów.

Zrzuty ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem
Dane Techniczne
Mierzone parametry | Szerokość toru, przechyłka, nierówności pionowe, nierówności poziome, żłobki |
Krok pomiaru | 0,5m; 0,25m ( 31 mm w rozjazdach) |
Zakresy | Szerokość toru: od – 15 do +50 mm szerokości nominalnej |
Przechyłka: ±200mm | |
Nierówności pionowe: ±2mm | |
Nierówności poziome: ±5mm | |
Żłobki: 35 mm do 110 mm | |
Dokładność | Szerokość toru: od ±0,5mm |
Przechyłka: ±1,5mm | |
Nierówności pionowe: ±0,2mm | |
Nierówności poziome: ±0,2mm | |
Żłobki: ±0,5mm | |
Dopuszczalne warunki pracy | Temperatura -20 ÷45 °C |
Wilgotność 15 ÷ 85%, bez kondensacji | |
Pojemność pamięci | 60 000 m (2500m w rozjeździe) |
Masa urządzenia | 25,6kg |
Funkcjonalność | Toromierz rejestruje trasę pomiaru korzystając z wbudowanego odbiornika GPS |
Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym jak i w kanale, wizualna sygnalizacja przekroczeń | |

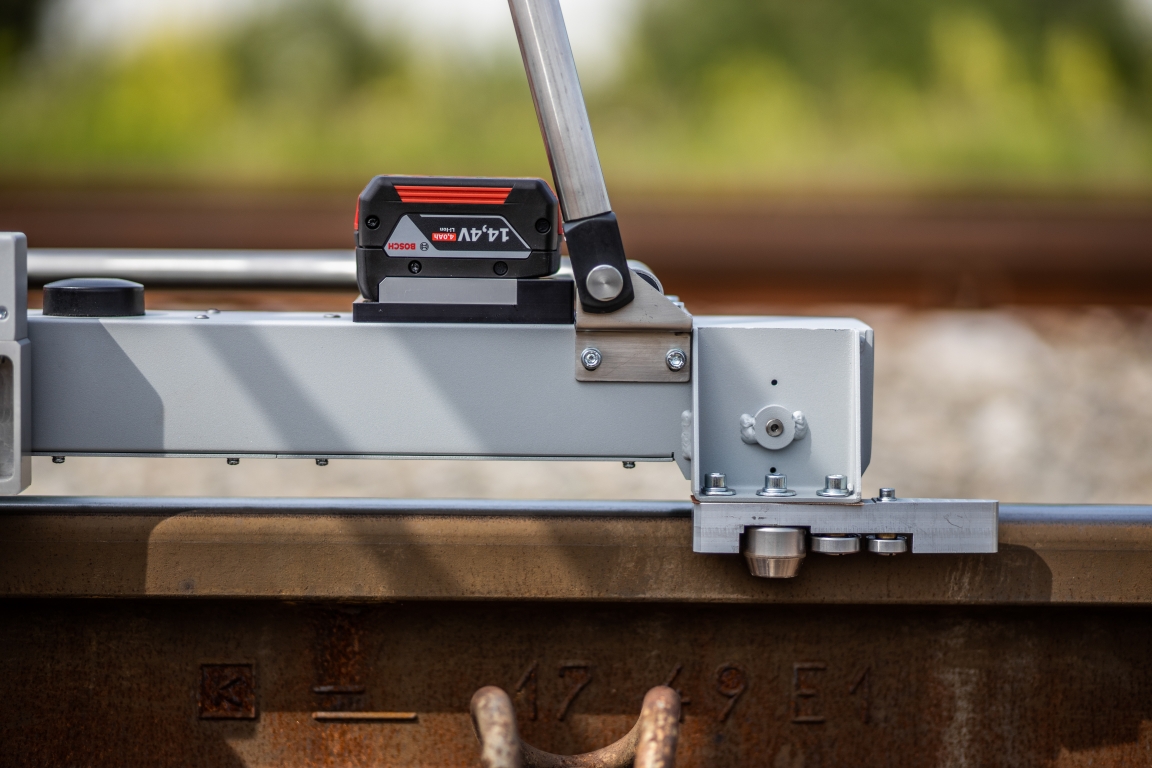

Wytrzymała bateria wystarcza na 10 godzin ciągłej pracy opcjonalnie toromierz może być wyposażony w wymienne baterie zewnętrzne) | |
Przenoszenie danych pomiarowych na PC za pośrednictwem USB Pendrive | |
Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów | |
Opcja | Baterie wymienne, pozwalające na pracę bez ograniczeń czasowych |
Wyliczane parametry | Gradient szerokości |
Wichrowatość toru | |
Nierówności poziome i pionowe na cięciwie do 20m | |
Formaty danych | PDF, MS Word, MS Excel |
Dostępność | Toromierz jest dostępny dla dowolnej wartości prześwitu toru, np.: 914, 1000, 1067, 1435, 1520, 1524, 1600, 1668, 1676 mm |
