TRACKSCAN PROFILE

TRACKSCAN PROFILE

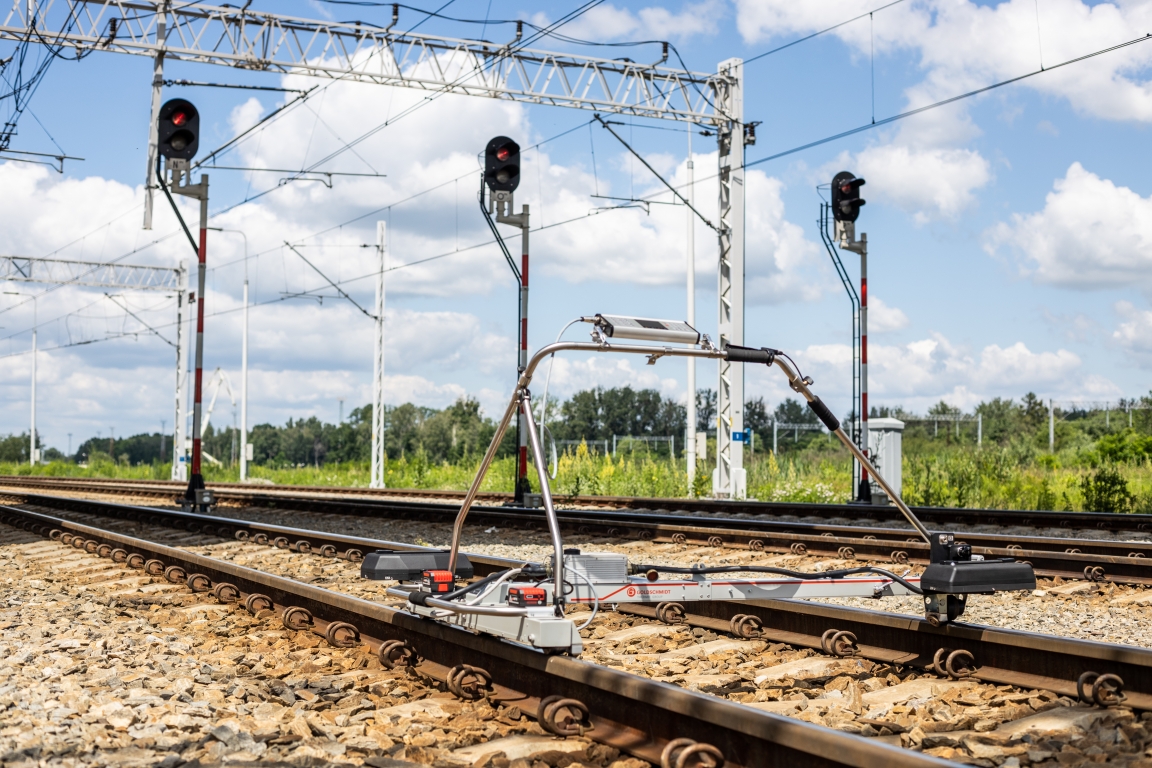

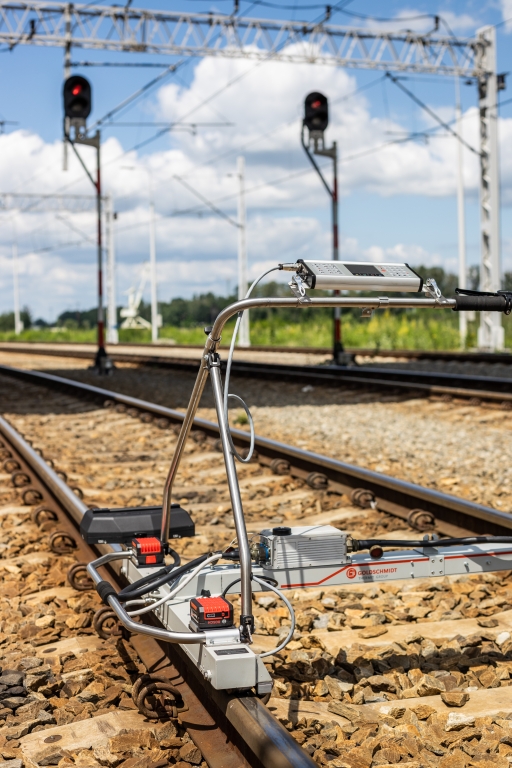

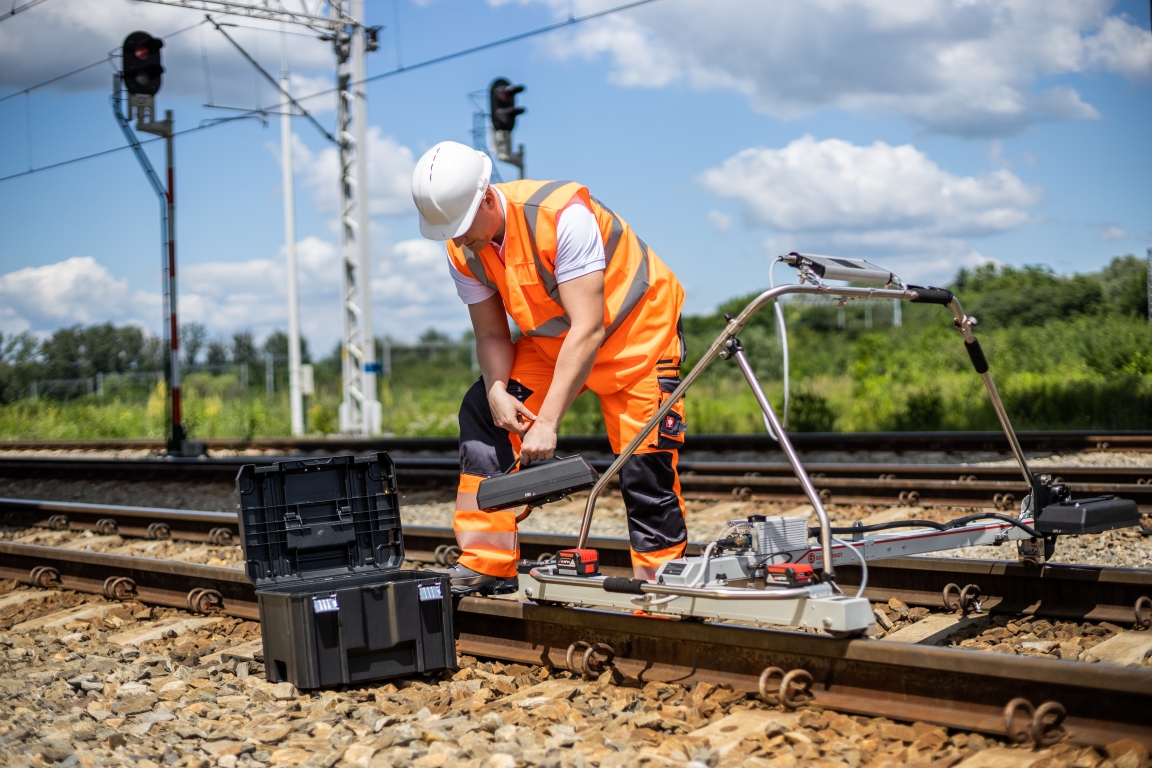

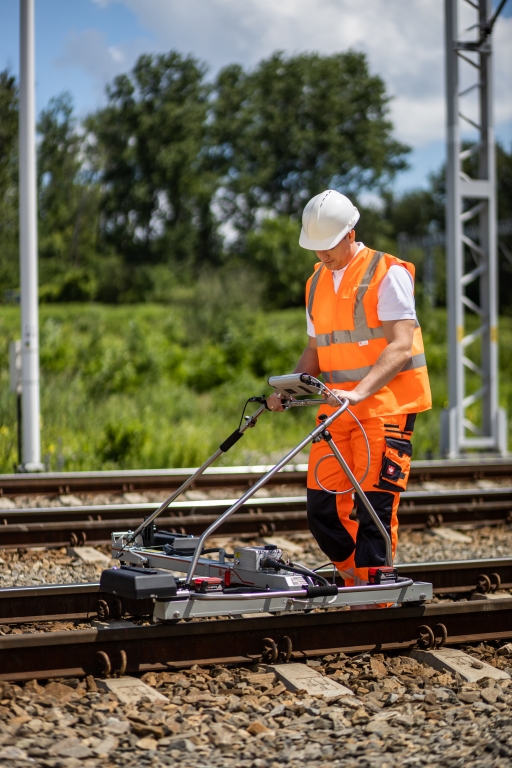

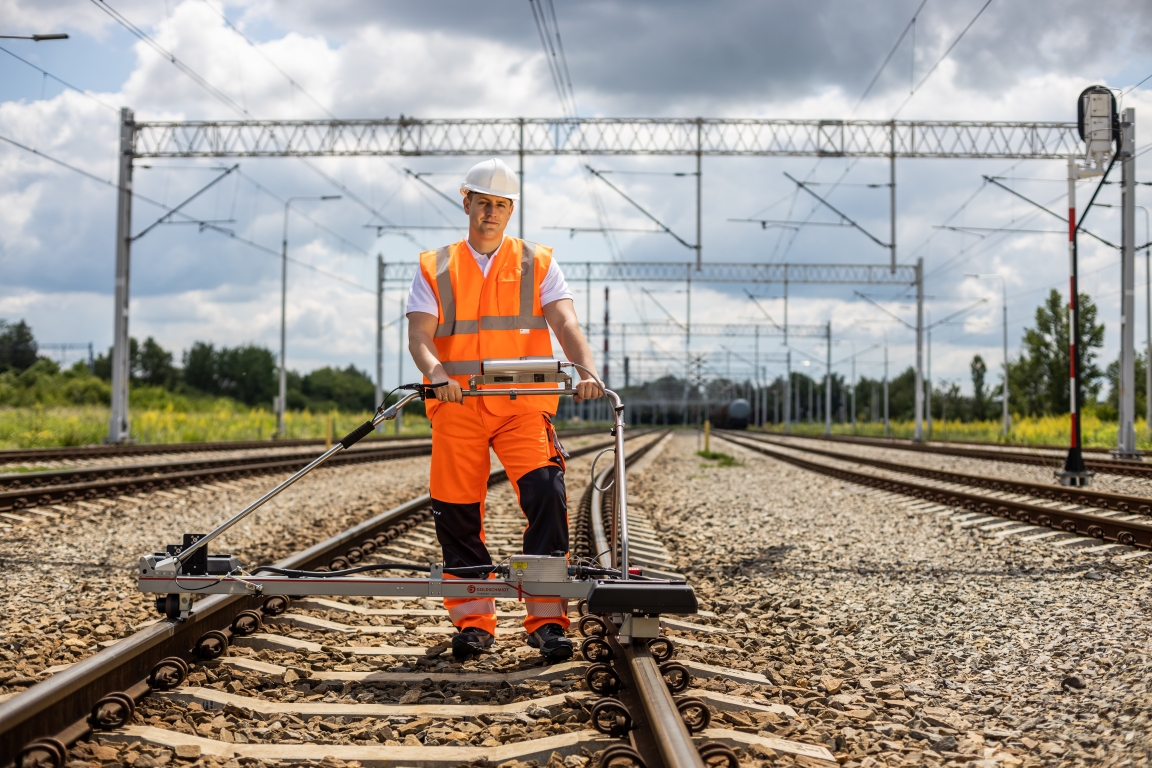

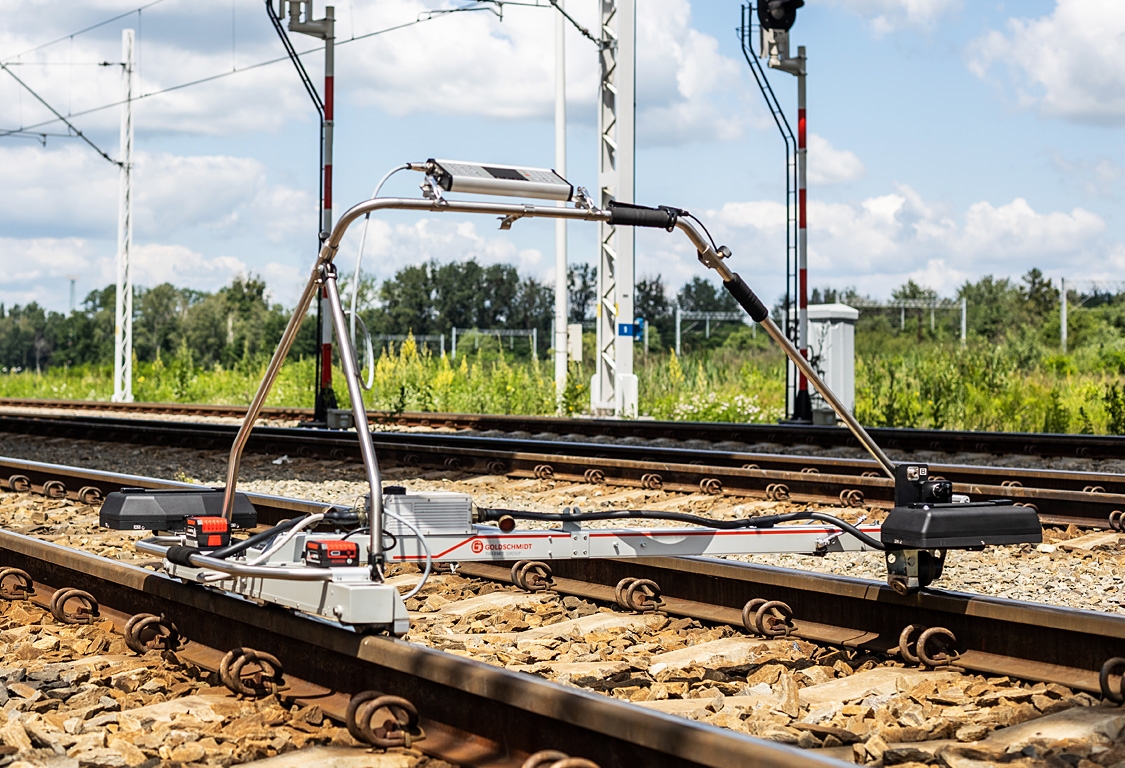

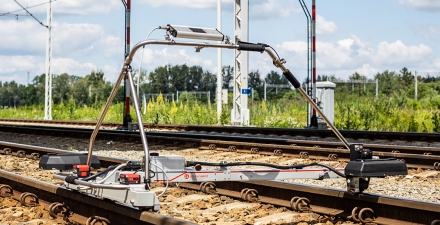

Toromierz jest przeznaczony do pomiaru geometrii toru, profilu poprzecznego główek szyn kolejowych i tramwajowych oraz rejestracji wyników kontroli wizualnej stanu torów. Modułowa konstrukcja toromierza umożliwia łatwy transport toromierza przez jedna osobę i montaż w torze w czasie mniejszym niż 5 min. Wygodny w użyciu, produkowany dla różnych szerokości toru, znaczenie podnosi wydajność pracy.

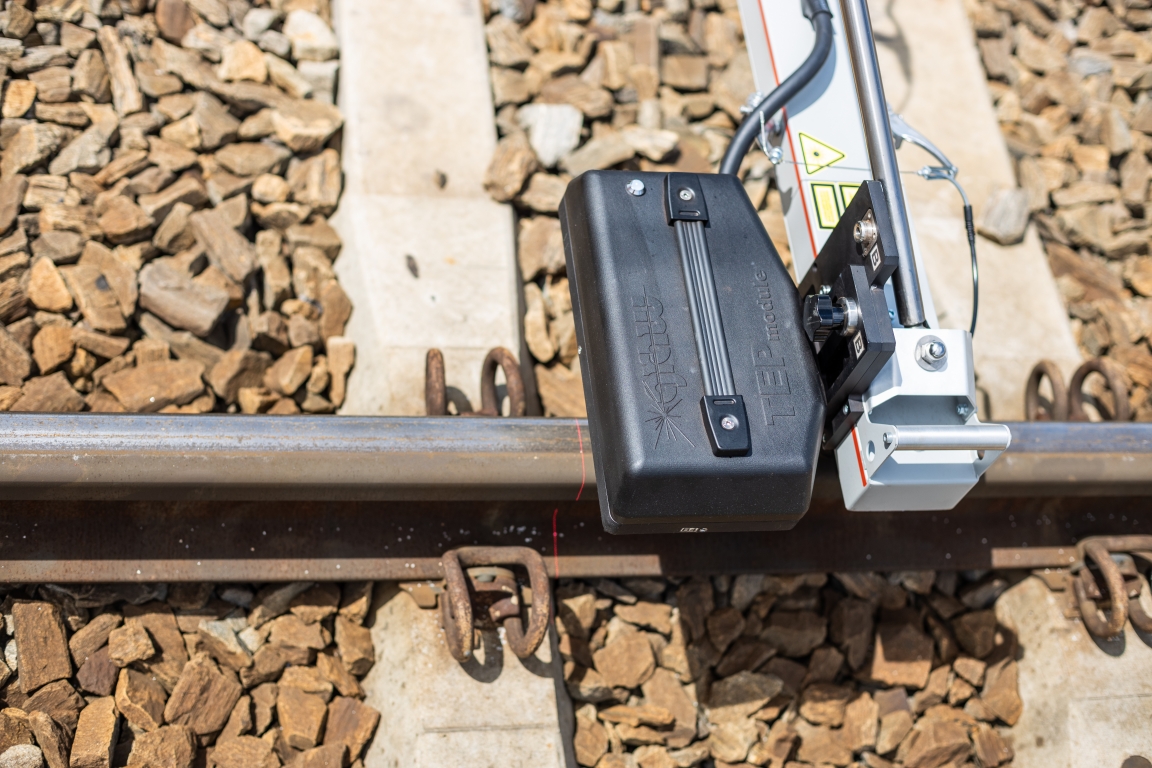

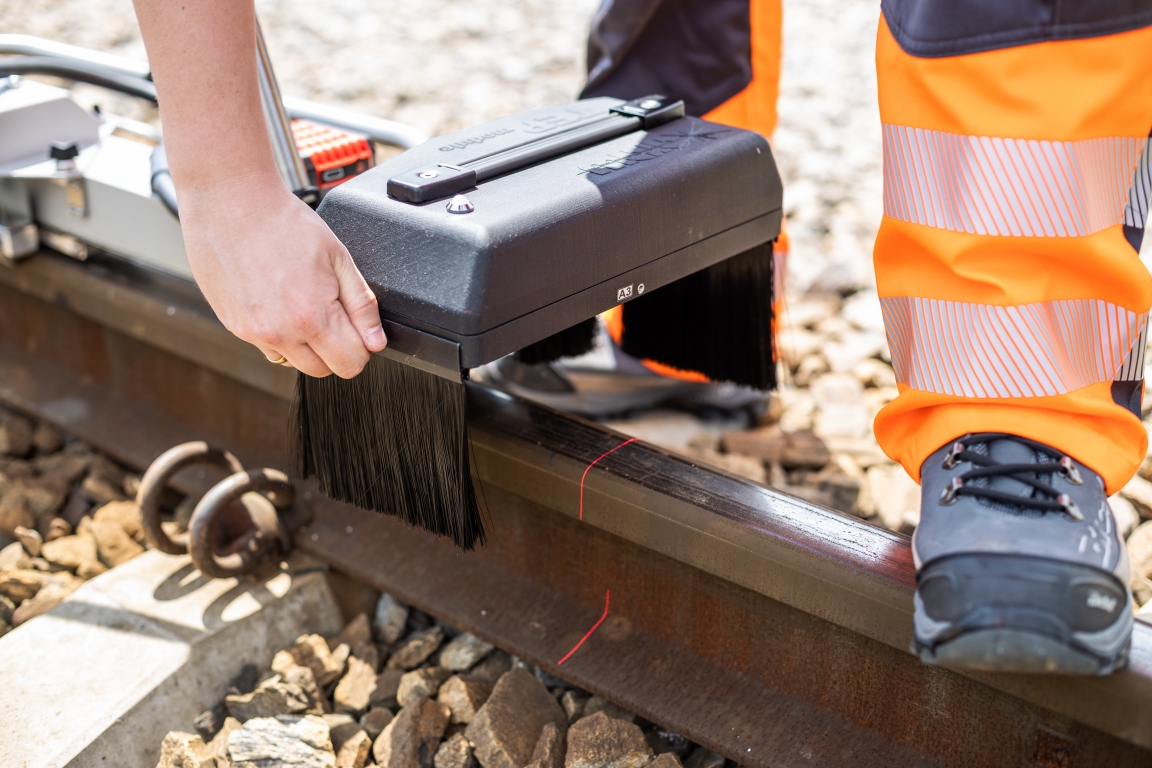

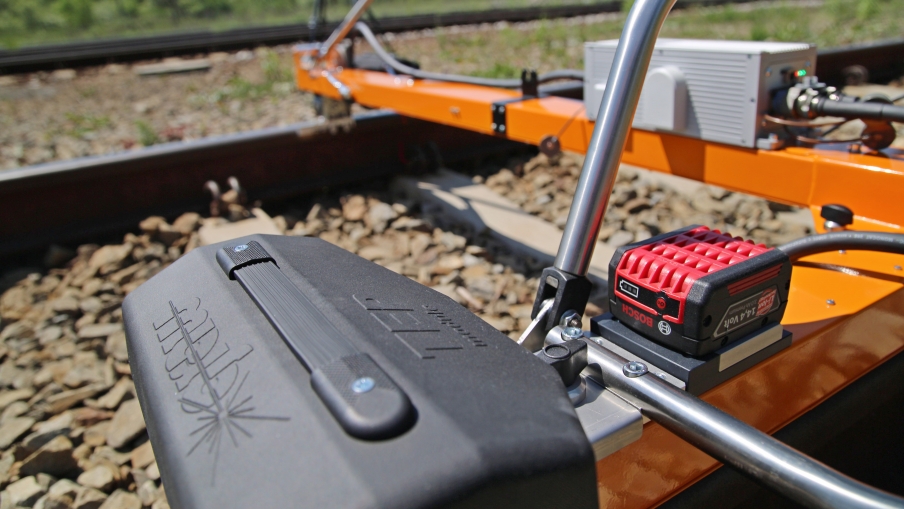

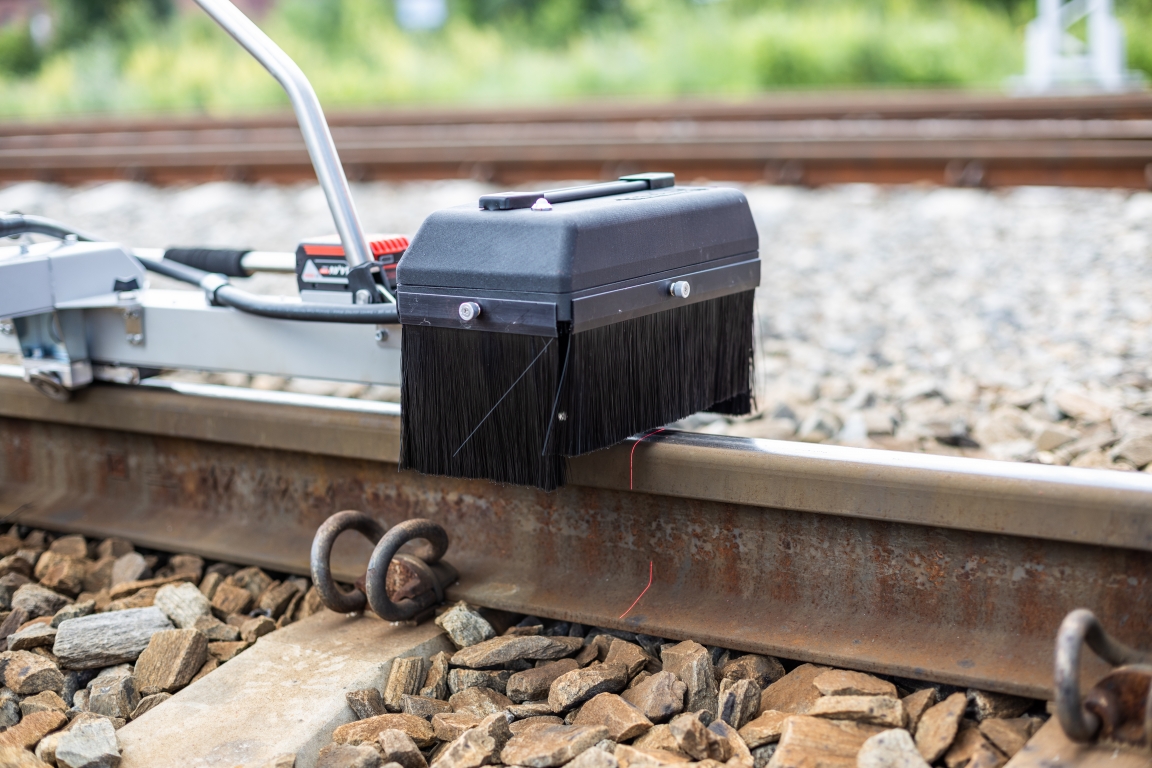

W zakresie pomiarów parametrów toru toromierz TSP ma pełną funkcjonalność toromierza TEC. Ponadto toromierz TSP, dzięki zastosowaniu laserowych głowic pomiarowych pozwala na:
  • pomiar i zapis profili poprzecznych szyn krokiem 0,25 m,
  • podgląd profili w czasie pomiaru,
  • pomiar profilu szyny z dokładnością ±0,3 mm

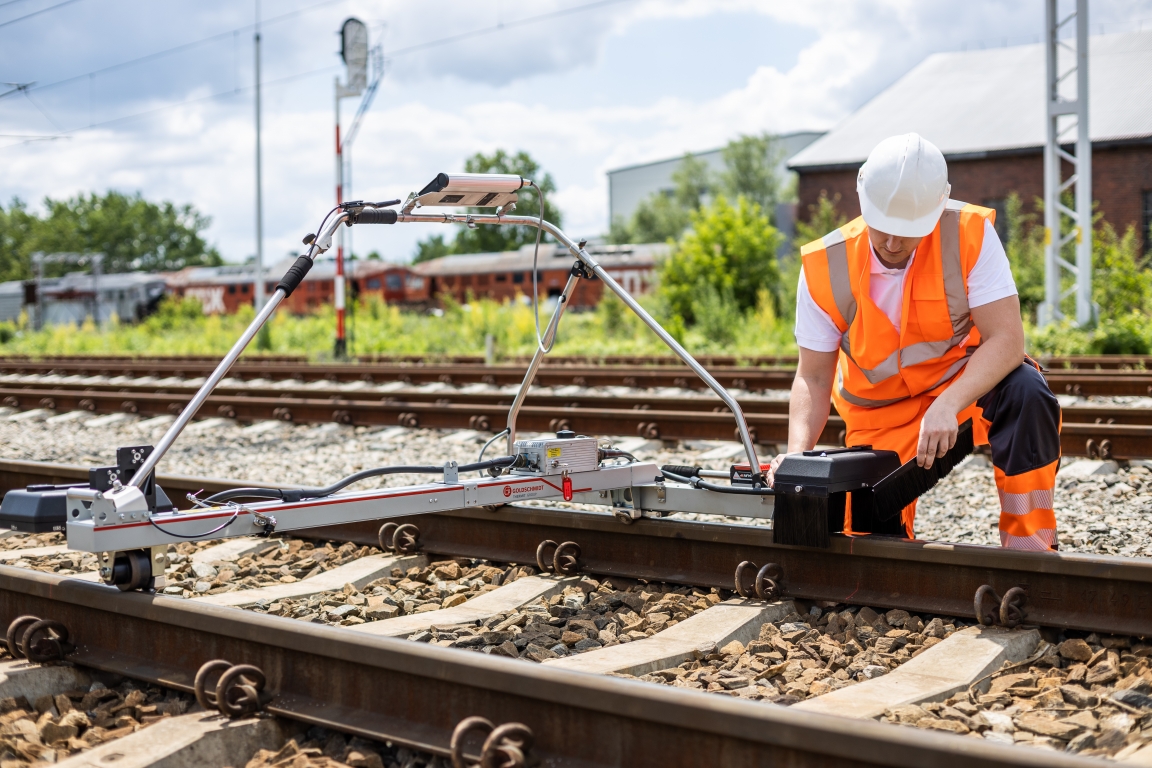

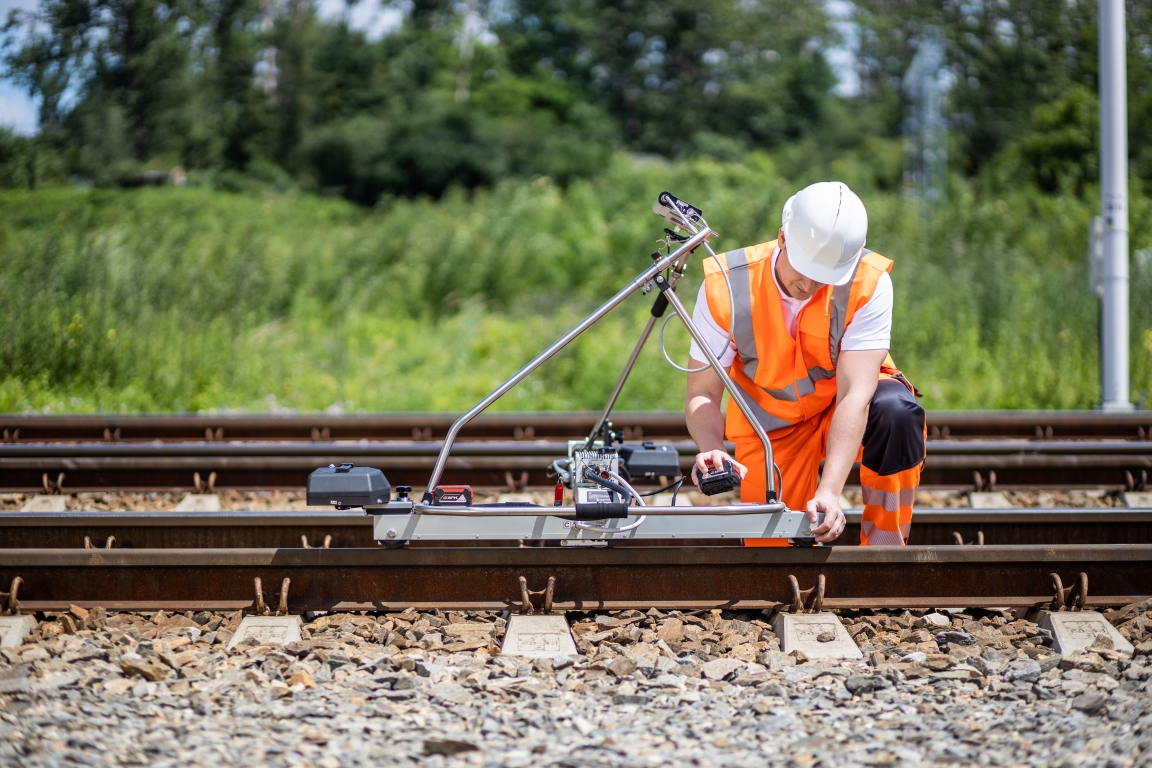

Toromierz ma szereg zalet użytkowych. Jego niska masa (około 30 kg) pozwala na szybkie usunięcie go z toru dla przepuszczenia pociągu, a następnie bezzwłoczne wznowienie pomiaru bez potrzeby kalibracji, czy zerowania przyrządu.

Toromierz spełnia wymagania normy EN 13848-4, a generowane wyniki są zgodne z wymaganiami PKP PLK.

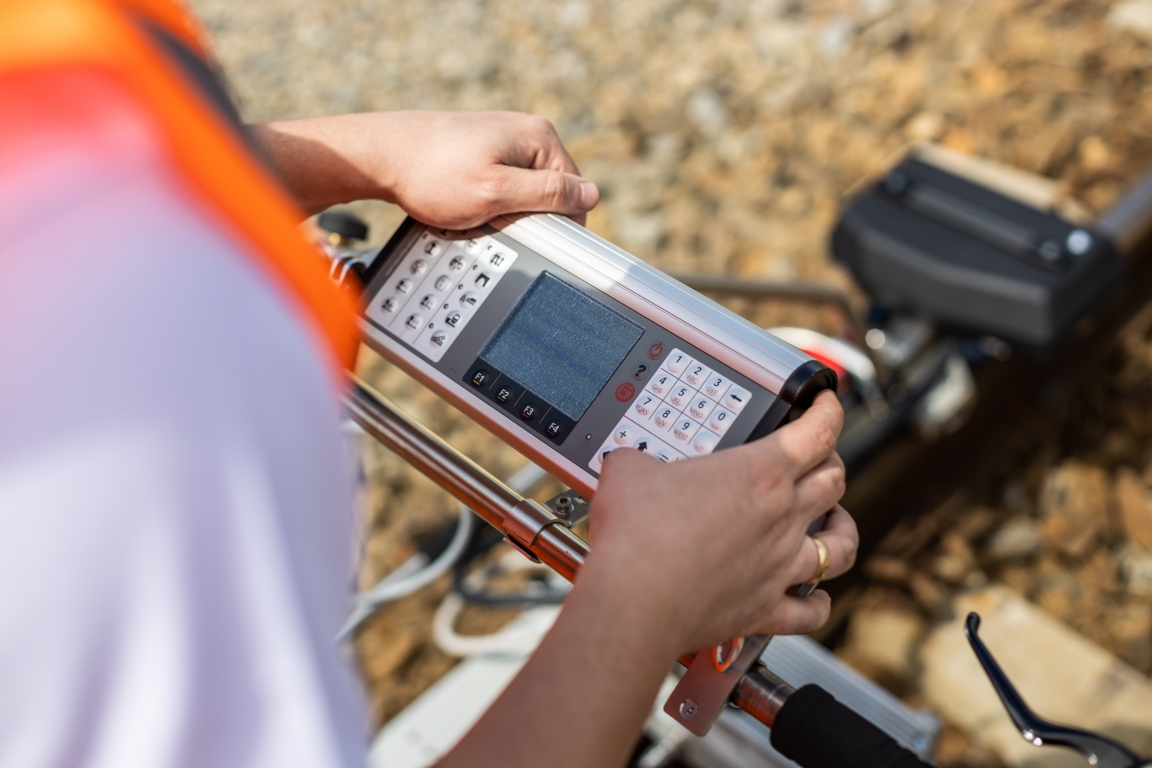

Toromierz jest wyposażony w typowy dla innych przyrządów produkowanych przez GRAW pulpit z kolorowym, podświetlanym wyświetlaczem i wygodną klawiaturą. Wyniki pomiarów i informacje o przekroczeniach wartości dopuszczalnych są dobrze widoczne nawet w nocy. Dedykowane klawisze typowych usterek pozwalają na łatwe rejestrowanie stwierdzonych uszkodzeń, np.: pękniętych spoin lub szyn, konieczność wymiany podkładu, czy brak śrub, z możliwością wprowadzania notatek do każdego zarejestrowanego zdarzenia.

Toromierz jest dostarczany z oprogramowaniem GeoTEC System na komputery PC umożliwiającym między innymi: pokazanie wyników w formie wykresów, porównywanie wyników, wydruk protokołów pomiarowych, jak i wyliczanie szeregu typowych wskaźników jakości toru. Wyniki pomiarów można również uzyskać w postaci tabelarycznej, z zaznaczonymi lokalizacjami, w których wykryto wystąpienie usterek w torze. Dane pomiarowe można eksportować do formatów MS Word, MS Excel i PDF.

Zrzut ekranu oprogramowania PC do analizy i prezentacji wyników pomiarów dostarczanego wraz z toromierzem


Ponadto oprogramowanie pozwala na zapis do zmierzonych profili w formacie DXF, porównywanie zmierzonych przekrojów z profilami wzorcowymi, automatyczne wymiarowanie, edycję oraz drukowanie raportów przekrojów poprzecznych szyn.

Dane Techniczne

Mierzone parametry Szerokość toru, przechyłka, nierówności pionowe , nierówności poziome, profil szyny, zużycie poziome i pionowe szyny
Krok pomiaru 0,5m; 0,25m
Zakresy Szerokość toru: od – 15 do +50 mm szerokości nominalnej
Przechyłka: ±200mm
Nierówności pionowe: ±2mm
Nierówności poziome: ±5mm
Profil szyny: pełny profil szyny
Dokładność Szerokość toru: od ±0,5mm
Przechyłka: ±1,5mm
Nierówności pionowe: ±0,.2mm
Nierówności poziome: ±0,.2mm
Profil szyny: ±0,3mm
Dopuszczalne warunki pracy Temperatura -20 ÷45 °C
Wilgotność 15 ÷ 85%, bez kondensacji
Pojemność pamięci 1400 km
Masa urządzenia 30 kg
Funkcjonalność Toromierz rejestruje trasę pomiaru korzystając z wbudowanego odbiornika GPS
Wyświetlacz czytelny nawet przy bezpośrednim oświetleniu słonecznym jak i w kanale, wizualna sygnalizacja przekroczeń
Wytrzymała bateria wystarcza na 10 godzin ciągłej pracy opcjonalnie toromierz może być wyposażony w wymienne baterie zewnętrzne)
Przenoszenie danych pomiarowych na PC za pośrednictwem USB Pendrive
Oprogramowanie umożliwiające drukowanie protokołów pomiarowych, archiwizację oraz porównywanie wyników pomiarów
Technologia pomiaru profilu Pomiar bezdotykowy - optyczny
Typy szyn Szyny: kolejowe, rowkowe, elementy rozjazdów
Nieprzerwana praca Baterie wymienne, pozwalające na pracę bez ograniczeń czasowych (około 3 godzin na 1 zestawie baterii)
Wyliczane parametry Wichrowatość toru oraz gradient szerokości
Nierówności poziome i pionowe na cięciwie do 20m
Zużycie pionowe i poziome profili szyny
Szerokość i głębokość rowka (dla szyn tramwajowych)
Porównanie profilu szyny z profilem nominalnym
Dostępność Toromierz jest dostępny dla dowolnej wartości prześwitu toru, np.: 914, 1000, 1067, 1435, 1520, 1524, 1600, 1668, 1676 mm
Formaty danych PDF, MS Word, MS Excel, DXF
